一、20PIN/0.4MM高密度连接，为AI相机内部布局提供更多空间

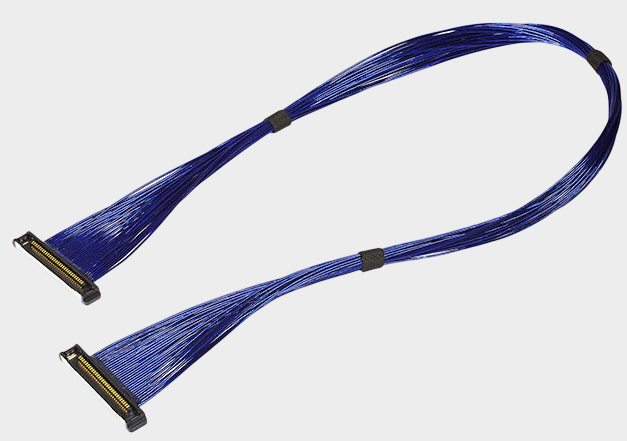

随着AI视觉、机器视觉、工业相机等设备不断向小型化、高速化和高集成度发展，摄像头内部Sensor、处理芯片、PCB及高速数据接口之间的连接空间越来越有限。I-PEX CABLINE®-SS系列中的 82069-100B-02-D 是一款20PIN极细同轴线束，采用 40AWG Micro-Coaxial极细同轴线、50Ω特性阻抗、200mm长度及1-N线序结构，线材端配套连接器型号为 20373-R20T-06，连接器为 20PIN、0.4MM Pitch 的CABLINE®-SS系列产品。根据相关产品资料，CABLINE®-SS采用0.4mm超小间距、垂直直角结构，并通过紧凑的连接器设计满足空间受限设备中的高速信号连接需求。对于工程师而言，20PIN与0.4MM间距的高密度组合能够减少连接区域的空间占用，为PCB布局、摄像头模组结构以及内部走线提供更大的设计自由度；对于采购人员而言，明确 82069-100B-02-D、20373-R20T-06、20PIN、0.4MM 等关键规格，也有利于后续进行替代选型、样品确认和供应商技术沟通。

二、极细同轴线如何推动AI相机小型化？

AI相机需要在有限的设备体积中完成图像采集、高速数据传输和AI运算，因此Sensor与主控板之间的高速连接线束会直接影响内部结构设计。传统较粗线缆在多通道布线时容易占据较大空间，而极细同轴线能够在较小外径下实现多通道信号传输，使线束更加适合狭窄、密集的内部结构。以 82069-100B-02-D 为例，20根40AWG极细同轴线与 20373-R20T-06 20PIN/0.4MM 微型连接器组合，可以在有限空间内形成较高的信号通道密度，从而减少线束对摄像头内部空间的占用。CABLINE®-SS产品资料显示，该系列面向高速数据传输应用，并具有窄型、小型化设计特点，可用于笔记本、平板、摄像头模组以及其他空间受限的高速电子设备。对于AI相机而言，极细同轴线的价值并不仅是“线径更细”，更重要的是能够通过高密度、多通道、低空间占用的连接方式帮助工程师缩小模组尺寸，同时改善Sensor Board与主控PCB之间的布线灵活性，为AI相机向轻量化、紧凑化方向发展提供线束层面的支持。

三、从工程师和采购视角看，82069-100B-02-D替代需要关注哪些参数？

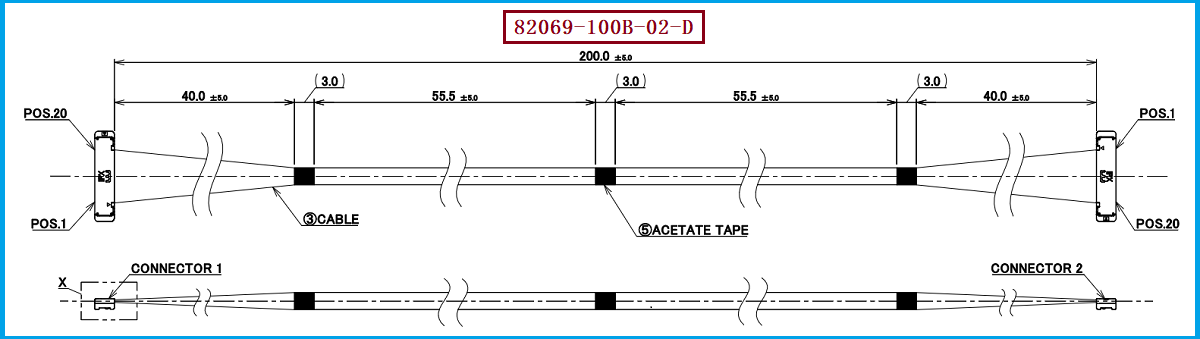

对于需要寻找 I-PEX 82069-100B-02-D 替代产品的工程师和采购人员而言，不能仅根据“20PIN、200mm”进行简单匹配，而应综合确认线材、连接器、线序和机械结构等关键因素。原型号对应 20PIN Micro-Coaxial 40AWG、200mm、1-N 结构，线材端使用 20373-R20T-06 连接器，连接器Pin数为 20PIN，端子间距为0.4MM；其配套连接器资料中还对应 20380-R20T-06 Plug Cable Assembly 以及 20374-R20E-31 Receptacle。 在实际替代开发过程中，工程师应重点确认连接器接口匹配、Pin定义、线序方向、线束长度、阻抗控制、端部成型以及高速信号完整性；采购人员则可以根据原厂料号、连接器型号及具体线材参数建立替代供应商筛选标准，从而降低因规格不完整导致的选型风险。尤其对于AI相机、高速摄像头及机器视觉设备而言，替代线束不仅需要做到尺寸和接口兼容，还应结合实际工作频率和传输链路进行信号性能验证。

四、选型和兼容与替代方案参考及建议

如果设备原设计采用I-PEX CABLINE®-SS 20PIN连接体系，并且原线束型号为 82069-100B-02-D，在进行兼容替代时，建议优先按照“原型号—连接器—线材—线序—尺寸—性能”的顺序进行确认。连接器方面重点确认 20373-R20T-06 是否与设备端连接结构相匹配，同时确认20PIN、0.4MM Pitch及相应配对端接口；线材方面重点确认 40AWG Micro-Coaxial、50Ω阻抗及20路通道；结构方面则需要确认200mm线长及两端出线、固定和端部保护结构是否满足设备装配要求。针对使用I-PEX 82069系列线束的客户，我公司专注于极细同轴线束生产制造，可根据客户提供的原厂型号、样品、图纸或技术要求进行规格匹配与生产，并可提供：82069-100B-02-D兼容替代线束方案。在实际项目中，可围绕20PIN、0.4MM间距、40AWG极细同轴线材以及客户指定线长、线序和端部结构进行兼容性确认，帮助工程师和采购人员在保持原有设备连接方式的基础上寻找可靠的替代供应方案。

五、总结

综合来看，I-PEX 82069-100B-02-D 是一款面向高密度高速连接应用的20PIN极细同轴线束，其采用 40AWG Micro-Coaxial线材、200mm长度、1-N线序，并配套 20373-R20T-06、20PIN、0.4MM Pitch 的CABLINE®-SS连接器。对于AI相机、工业相机、机器视觉和其他高速电子设备而言，极细同轴线能够在有限空间内实现多通道信号连接，有助于降低线束空间占用并提升设备内部布局灵活性。对于工程师，重点是确保连接器、线序、阻抗、尺寸及高速信号性能满足原设计要求；对于采购人员，则可以通过明确的原厂料号和关键规格快速开展替代供应商评估。我公司具备极细同轴线束生产制造能力，可为客户提供 82069-100B-02-D兼容替代线束方案，面向AI相机、工业视觉、高速摄像头及其他小型化电子设备提供极细同轴线束产品与定制化制造服务。
