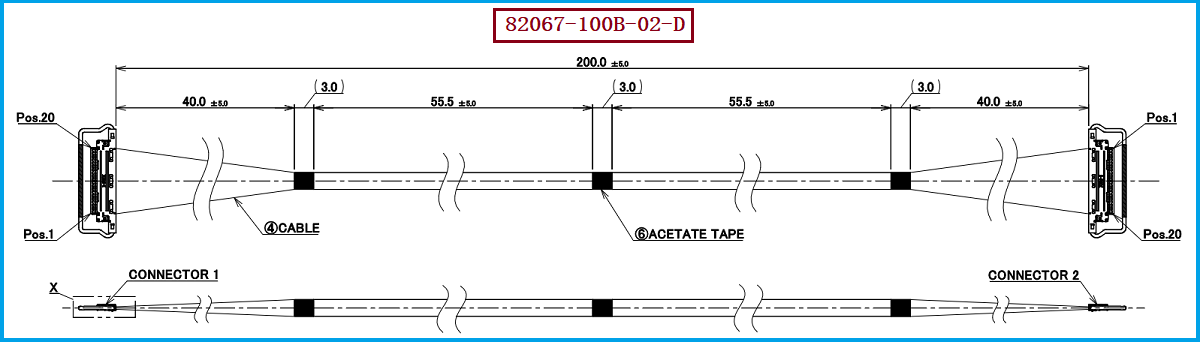

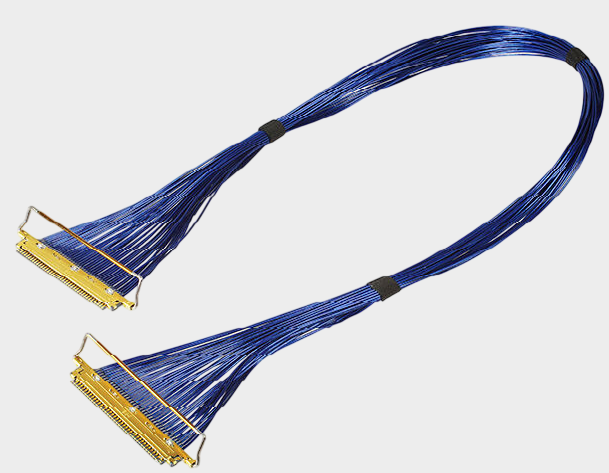

一、200mm长度+20Pin结构：面向高密度高速连接的极细同轴线束

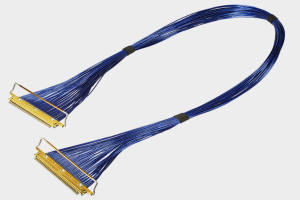

随着笔记本电脑、显示设备、工业相机、AI视觉设备及高速电子设备不断向轻薄化、小型化和高速化发展，设备内部的信号连接空间越来越有限，同时对信号完整性和连接可靠性的要求越来越高。I-PEX 82067-100B-02-D正是这一类应用中的典型极细同轴线束产品，属于CABLINE®-VS系列20Pin Micro-Coaxial Harness，采用40AWG极细同轴线材，标准长度200mm，1-N结构。I-PEX官方产品资料显示，CABLINE-VS采用0.5mm Contact Pitch、水平对插结构、1.0±0.1mm对插高度，并支持20、30、40、50Pin规格；该系列面向高速数据传输应用，参考传输能力达到32Gbps/lane NRZ。 与该款线束配套使用的线材端连接器型号为20454-220T，即CABLINE-VS 20Pin Plug Housing；相关CABLINE-VS产品体系还包括Plug Cable Assembly、Plug Shell及Pull Bar等配套部件。 对工程师而言，20Pin、40AWG、200mm、CABLINE-VS接口体系是进行结构设计、信号链路设计和线束验证时的重要识别条件；对于采购人员而言，完整确认I-PEX 82067-100B-02-D、20454-220T、200mm等关键参数，可以有效避免同系列100mm、300mm或1-1结构产品混料、错料。I-PEX官方型号资料同时列出了82908-100B-02-D（100mm）、82067-100B-02-D（200mm）和82909-100B-02-D（300mm）三个20Pin、40AWG、1-N型号，因此200mm长度是82067型号的重要选型识别特征。

二、极细同轴线到底强在哪些方面？高速、抗干扰、小型化是核心优势

那么，极细同轴线到底强在哪些方面？ 对工程师来说，极细同轴线真正的优势并不只是“线做得更细”，而是在有限空间内兼顾高速传输、阻抗控制、抗电磁干扰、低串扰和高密度布线。普通离散线通常以单根导体和绝缘层构成，而极细同轴线通过中心导体、介质层和屏蔽结构形成更受控的传输结构，因此在高速信号环境下，更有利于保持信号质量并降低外部干扰及相邻线路之间的影响。I-PEX官方资料显示，CABLINE-VS支持AWG36、38、40、42、44等Micro-Coaxial Cable规格，其中AWG40的额定电流为0.3A/contact；同时官方高速测试以CABLINE-VS 40Pin、AWG40、45Ω、100mm Micro-Coaxial Cable进行测试，参考传输结果达到32Gbps/lane NRZ。 这说明极细同轴线的价值在于：当设备需要在狭小空间内传输高速信号时，它能够通过微型化线材结构与连接器体系，在空间利用率与高速信号性能之间取得平衡。此外，CABLINE-VS采用0.5mm间距和水平对插设计，对薄型设备内部空间布局更加友好；机械锁扣结构则有助于避免连接器不完全嵌合、回退或脱落。 因此，对于工程师而言，极细同轴线并不是简单的“普通线缩小版”，而是一种面向高速信号完整性和高密度互连需求的线缆技术；对于采购人员而言，判断一款极细同轴线束是否能够真正替代原厂产品，也不能只比较线径或价格，而应同时关注阻抗、线长、Pin数、连接器、结构尺寸及高速信号性能。

三、选型和兼容与替代方案参考及建议：以完整Harness规格进行替代验证

对于I-PEX 82067-100B-02-D的选型、国产替代或第二供应商导入，建议不要仅依据“CABLINE-VS 20Pin”进行判断，而应从连接器、线材、长度、结构及电气性能几个维度进行完整确认。该型号的核心识别条件为：CABLINE-VS 20Pin极细同轴线束、40AWG Micro-Coaxial Cable、200mm、1-N结构，线材端配套连接器型号为20454-220T。I-PEX官方资料明确将82067-100B-02-D列为20Pin、40AWG、200mm、1-N的评估Harness，并同时列出了100mm和300mm的同系列产品，因此替代产品首先必须保证200mm规格不能错误替换成100mm或300mm。 另一方面，CABLINE-VS连接器采用0.5mm Pitch、水平对插、1.0±0.1mm对插高度及机械锁扣结构，替代线束还需要重点验证连接器配合尺寸、插拔可靠性、线材端接工艺以及整条高速链路的信号完整性。 对采购人员而言，如果项目属于原厂替代、成本优化、供应链多元化或长期量产导入，建议将I-PEX 82067-100B-02-D作为目标规格基准，同时要求供应商提供样品、尺寸确认及必要的电气性能验证资料。我们公司可提供：I-PEX 82067-100B-02-D兼容替代线束方案，可围绕20Pin CABLINE-VS连接器体系、20454-220T配套结构及200mm线长要求进行极细同轴线束生产制造，为客户提供原厂线束替代、第二供应商导入及国产化替代方案。

四、从样品验证到批量生产：极细同轴线束替代更看重制造一致性

对于高速电子设备而言，极细同轴线束虽然尺寸小，但制造过程涉及线材排列、剥线、端接、连接器组装、屏蔽处理、固定及成品检测等多个环节，因此真正可靠的替代方案不仅要做到“外观相似”，还需要在批量生产中保持尺寸、电气性能和装配一致性。I-PEX官方CABLINE-VS资料显示，该系列支持多种Micro-Coaxial Cable规格，并面向高速显示、高速数据等应用；其20Pin 1-N标准Harness覆盖100mm、200mm和300mm等不同长度。 因此，在开发82067-100B-02-D兼容替代产品时，应以目标料号为核心建立完整的工程规格，并重点确认20Pin、200mm、40AWG、CABLINE-VS配套连接器及机械结构等关键条件，而不是简单通过改变线材长度或更换普通连接器实现所谓“替代”。对于工程师，我们可以围绕客户设备的安装空间、走线方式、连接器配合及高速信号要求进行样品开发和规格确认；对于采购人员，则可围绕原厂替代、供应商备份、成本优化及批量供货需求建立稳定的极细同轴线束供应方案。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82067-100B-02-D兼容替代线束方案，针对客户具体应用需求开展样品试制、规格确认及批量生产，为高速电子设备内部连接提供专业的极细同轴线束产品支持。

五，总结

I-PEX 82067-100B-02-D是一款CABLINE-VS系列20Pin极细同轴线束，核心规格为40AWG、200mm、1-N结构，配套线材端连接器型号为20454-220T。极细同轴线的核心价值并非单纯追求“更细”，而是在有限空间中兼顾高速信号传输、阻抗控制、抗干扰、高密度布线及连接可靠性。对于需要进行原厂替代、国产化、第二供应商导入或成本优化的客户，选型时应以完整Harness规格为基础，同时核对产品料号、Pin数、线长、AWG、连接器及机械/电气性能。我们公司可提供I-PEX 82067-100B-02-D兼容替代线束方案，专注于极细同轴线束的生产制造，为工程师提供可靠的替代开发支持，为采购人员提供稳定的供应链及国产替代选择。

我是【线束线缆组件品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
