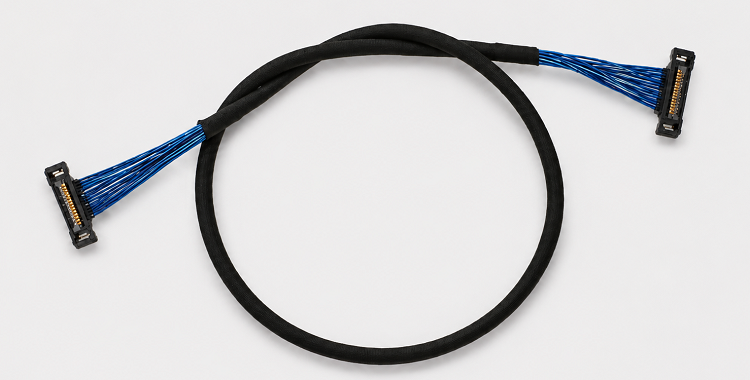

一、14P极细同轴线束，满足高密度电子设备连接需求

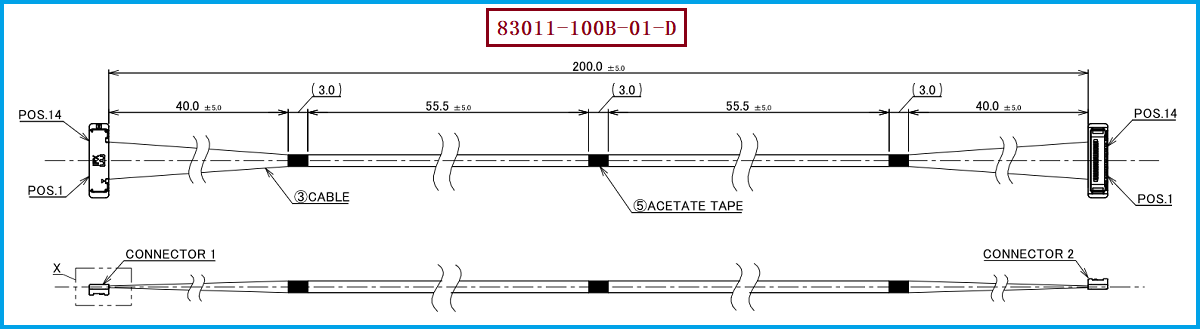

随着笔记本电脑、工业相机、AI视觉设备、显示模组等电子产品不断向小型化、高集成度方向发展，设备内部留给线束的空间越来越有限，同时高速信号传输又对线材结构和连接可靠性提出了更高要求。I-PEX 83011-100B-01-D 是一款 CABLINE®-SS 14P 极细同轴线束，根据产品工程图，该型号采用 14Pin结构、40AWG Micro-Coaxial Cable（极细同轴线），线材标注阻抗为 50Ω，成品长度为 200±5mm，并采用 1-1直通线序，即1脚对应1脚、2脚对应2脚，依次对应至14脚。该线束两端采用 CABLINE®-SS PLUS 系列连接器，其中线材端连接器型号为 20373-R14T-06，配套的Plug Cable Assembly型号为 20380-R14T-06。对于工程师而言，这种14P、40AWG的极细同轴结构能够在有限空间内实现多通道信号连接；对于采购人员而言，14P、40AWG、200±5mm及1-1线序则是进行兼容替代选型时需要重点核对的基础参数。(i-pex.com)

二、工业相机模组为什么普遍采用极细同轴线？

工业相机模组内部通常需要在有限的结构空间内完成图像传感器、控制电路及高速数据处理电路之间的信号连接，相比普通电缆，极细同轴线在高速信号应用中具有结构紧凑、便于高密度布线以及屏蔽传输等特点。尤其是工业视觉设备在持续运行过程中，对信号稳定性、抗干扰能力和内部空间利用率都有较高要求，因此极细同轴线能够较好地适应这类应用需求。40AWG 线材具有较小的外径，可以降低线束在相机模组内部所占用的空间，同时多根Micro-Coaxial Cable可以组成高密度信号传输线束，使工程师能够更加灵活地进行内部走线设计。从应用角度来看，工业相机、机器视觉、AI视觉终端等设备往往需要处理高速图像数据，因此线束不仅要满足“连接起来”的基本要求，还需要关注阻抗、屏蔽、线序、连接器匹配及机械结构等因素。对于采购人员而言，也不建议仅以“14Pin线束”作为采购依据，而应将40AWG线材、50Ω阻抗、14P结构、连接器型号、长度以及线序作为完整的供应商技术确认项目。

三、CABLINE®-SS连接器与83011线束的配套关系

83011-100B-01-D所使用的连接器属于 I-PEX CABLINE®-SS系列。根据配套产品资料，CABLINE®-SS采用 0.4mm Pitch的小型化结构，并具有窄型设计以及W-Point双触点接触结构，产品定位于高速、高密度及空间受限的电子设备内部连接。对于本型号线束而言，线材端使用的关键连接器型号为 20373-R14T-06，14P对应的CABLINE®-SS PLUS Plug Cable Assembly型号为 20380-R14T-06，配套板端连接器型号为 20374-R14E-31。因此，在开发兼容替代产品时，需要同时考虑线材与连接器之间的装配关系，而不能只寻找一个外形相近的14P连接器进行替换。特别是极细同轴线束的连接器端部涉及线材排列、压接/端接、固定及连接器方向等工艺要求，实际替代开发还需要结合客户PCB端连接器、设备内部安装空间以及最终装配状态进行验证。对于工程师来说，连接器的机械匹配和线序准确性是替代开发的基础；对于采购人员来说，则应进一步确认供应商是否具备稳定的极细同轴线束加工能力以及批量生产的一致性。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 83011-100B-01-D 的兼容替代，建议工程师和采购人员采用“型号参数+实际装配+性能测试”的方式进行确认。首先应确认替代产品同样为14P极细同轴线束，线材采用40AWG规格，并重点确认成品长度、线序以及连接器端型号；其次需要检查连接器的外形尺寸、插拔方向、锁定结构及与设备端母座的实际配合情况；再次应通过导通、线序、绝缘电阻、耐电压以及必要的高速信号测试，对替代产品进行验证。原83011工程图明确标注额定电压 30V、耐电压 AC 250V、绝缘电阻 50MΩ Min. @ DC 100V以及线束工作温度 80°C Max.，因此这些参数也可作为替代产品进行技术评估时的重要参考。对于采购端，如果希望降低单一原厂供应带来的交期、成本及供应风险，可以将上述关键参数建立成供应商技术确认表，再结合样品测试和批量验证进行导入。我们公司可提供：I-PEX 83011-100B-01-D兼容替代线束方案，专业生产制造极细同轴线束，可根据客户产品结构和技术要求进行14P、40AWG等规格线束的生产与配套开发，为工程师提供兼容替代样品，为采购人员提供稳定的极细同轴线束供应方案。

五、总结

综合来看，I-PEX 83011-100B-01-D的主要特点可以概括为14P、40AWG、50Ω、200±5mm、1-1直通线序以及CABLINE®-SS系列连接器配套，其中线材端使用的连接器型号为20373-R14T-06。对于工业相机、机器视觉、AI视觉、显示模组及其他高密度电子设备而言，极细同轴线束不仅能够帮助设备节省内部布线空间，同时也能够满足多通道高速信号连接对线材结构和连接可靠性的要求。对于工程师而言，选择替代线束时应重点关注连接器匹配、40AWG线材、阻抗、Pin定义、成品尺寸及电气性能；对于采购人员而言，则应进一步关注供应商的生产能力、样品验证能力、批量一致性以及长期稳定供货能力。我们公司专注于极细同轴线束的生产制造，可针对 I-PEX 83011-100B-01-D 提供兼容替代线束方案，为工业相机模组及各类高密度、高速电子设备提供可靠的极细同轴连接产品。
