一、产品介绍：兼容 I-PEX CABLINE®-CA II 系列的30PIN高速极细同轴线束方案

随着笔记本电脑、高性能显示设备、VR/AR设备、工业视觉设备以及高速通信设备不断向轻薄化、高速化方向发展，内部信号连接对线束的空间占用、信号完整性以及抗电磁干扰能力提出了更高要求。传统FPC、FFC排线在高速差分信号传输场景下容易受到串扰、阻抗波动以及EMI干扰影响，而极细同轴线束凭借独立屏蔽结构、稳定阻抗控制以及优异的高速传输性能，逐渐成为高端电子设备内部连接的重要解决方案。

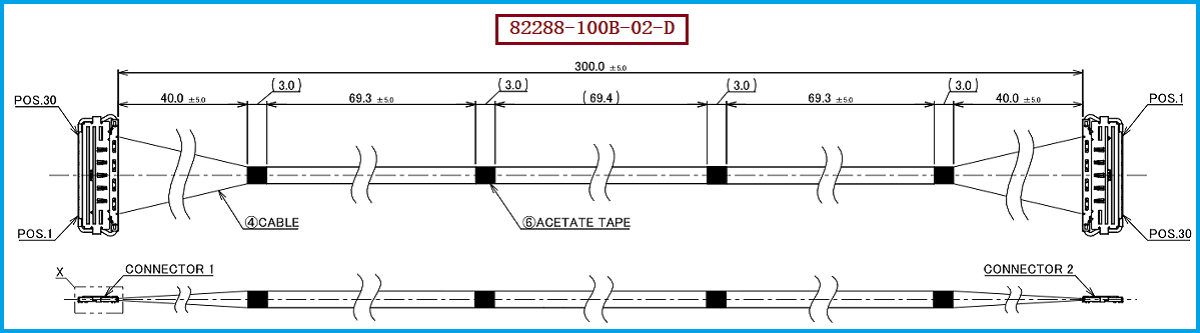

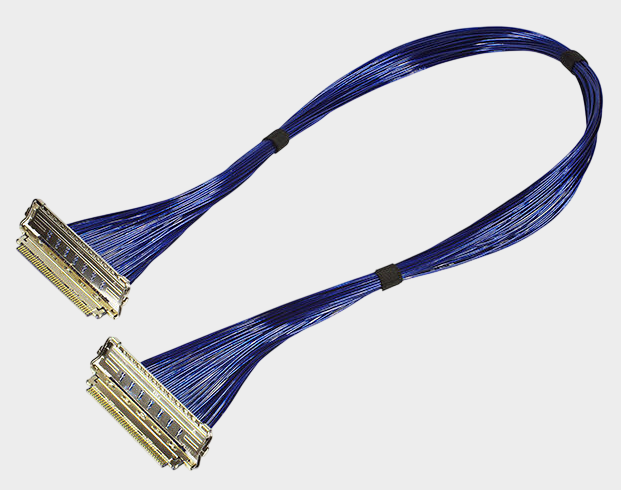

本文介绍的极细同轴线束方案对应型号为 I-PEX 82288-100B-02-D，属于 CABLINE®-CA II 系列30PIN Micro-Coaxial Harness（极细同轴线束）。该方案采用 30PIN、0.4mm Pitch（连接器间距） 的高速连接结构，线材端配套使用 I-PEX 20680-030T-01 连接器，连接器PIN数量为 30PIN，间距为0.4mm，适用于高密度、小空间、高速信号传输应用环境。

我们公司具备极细同轴线束研发与生产制造能力，可提供 I-PEX 82288-100B-02-D兼容替代线束方案，帮助客户实现原厂线束替代、供应链优化以及定制化开发需求。

二、产品技术特点：30PIN 0.4mm Pitch设计满足高速信号连接需求

I-PEX CABLINE®-CA II系列连接器采用0.4mm超细间距设计，结合Micro-Coaxial极细同轴线材结构，可有效满足高速差分信号传输需求。82288-100B-02-D方案采用30PIN结构，在有限空间内实现更多信号通道布局，非常适合对空间尺寸敏感的电子设备。

该类型极细同轴线束通常具备良好的阻抗控制能力，每根同轴线内部包含中心导体、绝缘层以及屏蔽层结构，可以有效降低高速信号传输过程中的串扰和外部电磁干扰影响。因此，在高速显示接口、eDP显示模组、USB高速传输设备、工业相机以及精密电子设备内部连接中，极细同轴线束相比普通排线具有更加明显的性能优势。

对于工程师而言，在进行高速连接方案设计时，需要综合考虑连接器Pitch、PIN数量、线径规格、传输速率、安装空间以及EMC要求。例如，0.4mm Pitch方案适用于高密度、高速信号连接；而更大Pitch方案通常更适合空间相对宽裕、对组装可靠性要求较高的应用。因此，不同Pitch的极细同轴线应用场景需要根据设备结构和信号需求进行合理选择。

三、不同Pitch极细同轴线应用场景怎么选？工程设计与采购选型参考

极细同轴线束的Pitch（连接器端子间距）直接影响连接器尺寸、信号密度以及设备内部空间利用率。目前市场常见方案包括0.35mm、0.4mm、0.5mm等不同Pitch规格，不同Pitch对应不同应用需求。

对于追求极致轻薄和高信号密度的设备，例如超薄笔记本电脑、高分辨率显示设备、VR/AR设备以及高速数据终端，通常优先考虑0.4mm Pitch及以下的小Pitch极细同轴连接方案。0.4mm Pitch能够在有限PCB空间内实现更多PIN数布局，同时配合屏蔽型Micro-Coaxial Cable，可满足高速信号完整性要求。

对于工业设备、医疗设备、自动化设备等更加注重机械可靠性的应用环境，0.5mm Pitch方案通常具有更大的结构裕量，插拔操作更加容易，对制造装配要求相对友好。而0.35mm Pitch等超小Pitch方案虽然能够进一步缩小产品尺寸，但对连接器精度、组装工艺以及生产制造能力提出更高要求。

因此，工程师在进行极细同轴线束选型时，应根据实际需求选择合适Pitch，而采购人员则需要重点关注供应稳定性、兼容替代能力、交付周期以及批量制造能力。我们公司可根据客户设备结构、电气性能要求以及连接器规格，提供 I-PEX 82288-100B-02-D兼容替代线束方案，支持样品验证、小批试产以及批量生产。

四、选型和兼容与替代方案参考及建议

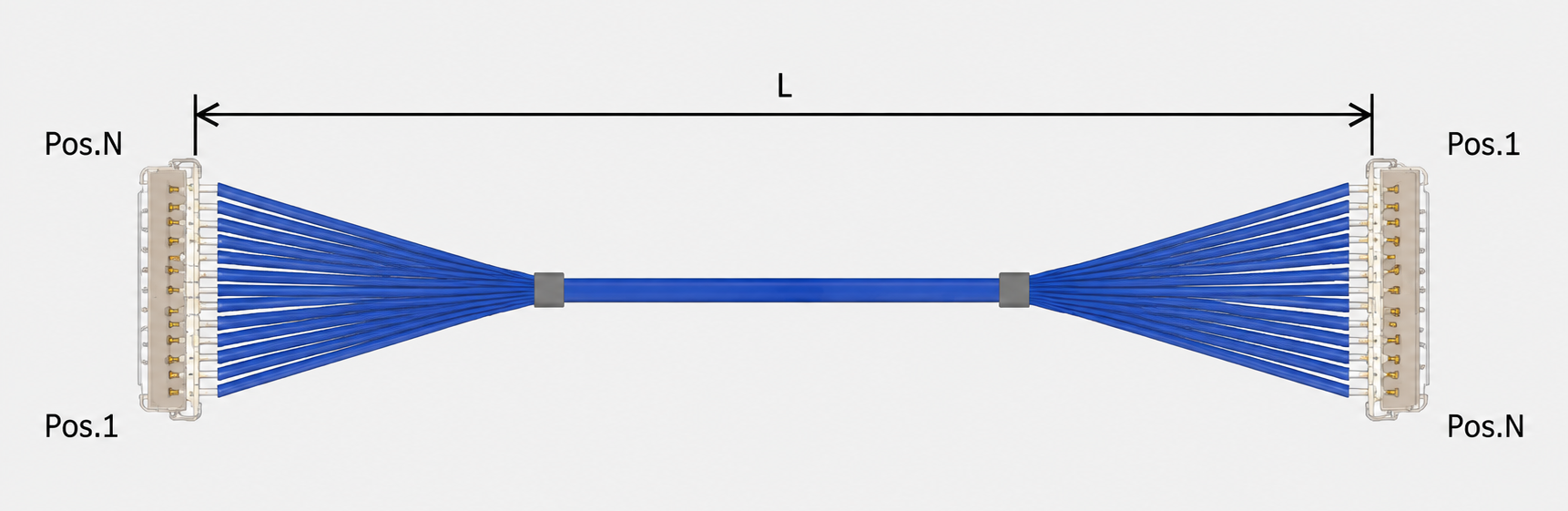

针对原使用 I-PEX CABLINE®-CA II 30PIN极细同轴线束的客户，在进行替代选型时，建议重点确认以下几个方面：首先确认连接器接口兼容性，包括线材端连接器型号 20680-030T-01、连接器PIN数量 30PIN 以及Pitch间距 0.4mm；其次确认线束长度、出线方向、屏蔽方式以及安装空间是否满足设备结构要求。

对于已经量产或正在开发中的设备，如果原供应链存在交期压力、采购成本优化需求或者希望寻找第二供应来源，可采用兼容替代方案。我们公司拥有极细同轴线束设计、加工制造及测试能力，可依据客户提供的原始规格、样品或工程图纸进行线束结构匹配，实现与原型号性能接近的替代产品。

在替代过程中，建议工程团队重点验证导通性能、耐压性能、阻抗一致性、高速信号完整性以及机械装配可靠性；采购团队则可以重点评估供应能力、批量一致性以及长期供货稳定性，从而降低单一供应商风险。

五、总结：高性能极细同轴线束助力高速电子设备连接升级

I-PEX 82288-100B-02-D作为CABLINE®-CA II系列30PIN高速极细同轴线束方案，采用30PIN、0.4mm Pitch连接结构，并搭配I-PEX 20680-030T-01线材端连接器，适用于高密度、高速率、高可靠性的电子设备内部连接应用。

随着电子产品不断向高速化、小型化发展，极细同轴线束已经成为替代传统连接方式的重要技术方案。通过合理选择Pitch规格、连接器型号以及线材结构，可以有效提升设备信号传输性能和整体可靠性。

我们公司可提供 I-PEX 82288-100B-02-D兼容替代线束方案，支持客户进行高速极细同轴线束国产替代、供应链优化以及定制化开发，为笔记本电脑、高速显示设备、工业设备及智能终端产品提供稳定可靠的连接解决方案。

我是【线束线缆组件品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：王先生 18013280587（微信同号）。
