一、30Pin＋40AWG＋300mm，面向高密度内部连接应用

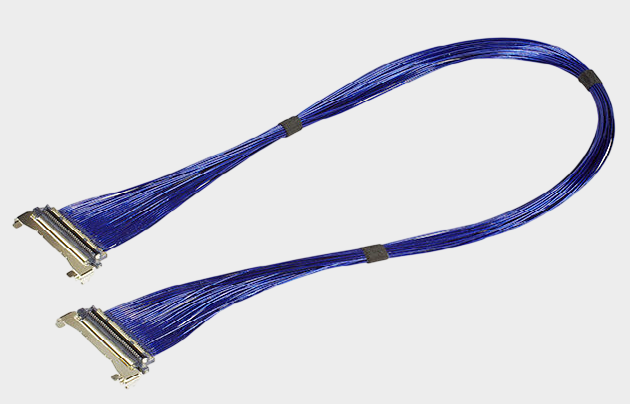

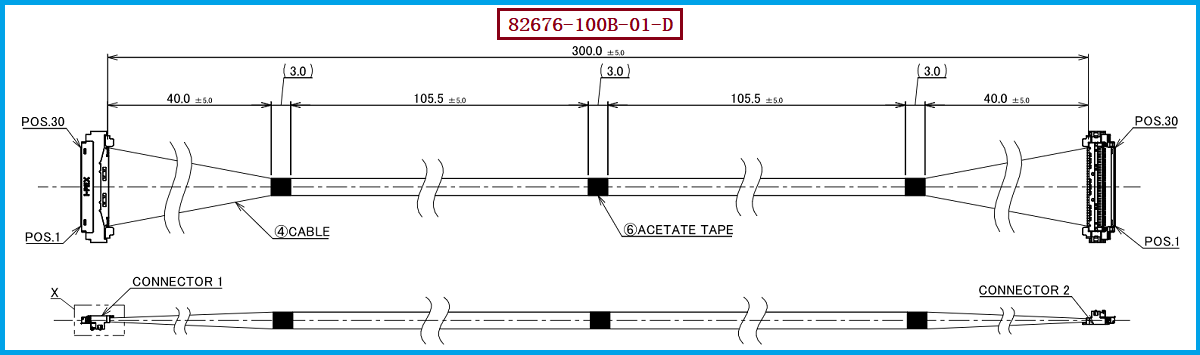

在高速电子设备不断向小型化、高密度化发展的背景下，内部线束既要满足有限空间内的布线要求，又要兼顾多通道信号传输的稳定性。I-PEX 82676-100B-01-D属于CABLINE®-UM系列极细同轴线束，官方资料对应规格为30Pin、Micro-Coaxial Cable、40AWG、线长300mm、1-1 Pin Assignment，是该系列30Pin、40AWG、1-1结构中的300mm长度版本；同系列还包括100mm的82674和200mm的82675。 本产品线材端使用的连接器型号为20878-030T-01，对应CABLINE-UM 30Pin Plug Housing，连接器平台支持40AWG Micro-Coaxial Cable。 对工程师而言，这种30Pin、40AWG的极细同轴结构有利于在紧凑设备内部进行高密度信号布线；对于采购人员而言，明确的料号、Pin数、AWG、长度及连接器规格，也便于进行BOM核对、供应商开发和兼容替代评估。我们公司可提供：I-PEX 82676-100B-01-D兼容替代线束方案，可根据客户实际产品需求进行极细同轴线束生产制造。【配图建议：82676-100B-01-D产品实物图＋30Pin连接器局部放大图＋40AWG极细同轴线材结构图】

二、极细同轴线束选型需要关注哪些参数？

对于工程师进行极细同轴线束选型，不能只看“线径够不够细”，而应从Pin数量、线材规格、线长、Pin Assignment、连接器、机械尺寸以及高速信号性能等方面综合确认。以82676-100B-01-D为例，其核心规格是30Pin、40AWG、300mm和1-1，这些参数共同决定了产品的实际使用方式；其中300mm属于较长的标准线束长度，相比更短的100mm、200mm版本，在高速信号应用中更值得关注信号衰减、阻抗连续性、回波损耗及串扰等问题。CABLINE®-UM连接器采用0.4mm Contact Pitch、Vertical（Right Angle）结构、2.2±0.15mm配合高度以及5.0mm深度，同时采用ZenShield®全屏蔽及多点接地设计，并具有机械锁扣和至少0.65mm有效嵌合长度。 因此，工程选型时除了确认“30Pin＋40AWG＋300mm”是否满足结构要求，还应进一步确认连接器配合、线序定义及实际SI/EMC性能。对于采购人员而言，则建议将原厂料号、Pin数量、AWG规格、长度、连接器型号及关键电气要求作为供应商报价和样品承认的基本核对项目，避免仅凭外观或相似型号进行替代。【配图建议：极细同轴线选型参数示意图＋Pin数量/线长/AWG对比图＋工程师进行线束测试场景图】

三、选型和兼容与替代方案参考及建议

在I-PEX 82676-100B-01-D兼容替代项目中，建议首先锁定“30Pin＋40AWG＋300mm＋1-1＋20878-030T-01”这一核心组合，再根据终端设备的实际结构和电气要求确认细节。I-PEX官方CABLINE-UM资料显示，30Pin、40AWG、1-1线束按照标准长度分为82674（100mm）、82675（200mm）和82676（300mm），因此如果客户实际需求是300mm长度，就应重点对应82676，而不能直接用100mm或200mm版本代替。 同时，20878-030T-01属于CABLINE-UM 30Pin Plug Housing，而CABLINE-UM平台支持AWG40 Micro-Coaxial Cable，因此从Pin数量及线规维度来看，与本次指定的30Pin、40AWG方案具有对应关系。 对于兼容替代产品，建议工程端进一步确认连接器配合尺寸、线序、线长公差、特性阻抗、屏蔽结构及高速传输性能，并通过样品测试后再正式导入。我们公司可提供：I-PEX 82676-100B-01-D兼容替代线束方案，面向国产替代、第二供应商导入、供应链优化及原厂线束替换需求，可按照客户提供的料号、图纸、样品或技术要求进行极细同轴线束制造与规格匹配。【配图建议：原厂与兼容替代线束对比图＋工程验证流程图＋线束尺寸检测场景】

四、稳定制造与高速应用，为工程和采购提供替代选择

极细同轴线束的价值，不仅在于“线径更细”，更在于能够在有限空间内实现多通道、高密度信号连接，同时通过同轴结构、屏蔽设计及连接器配合降低高速信号传输过程中受到的干扰风险。CABLINE®-UM官方资料将其定位为高速数据传输连接器，并给出40Gbps/lane PAM3（Reference Only）的系列参考传输能力，同时列出USB4 Gen4、Thunderbolt 5、DisplayPort UHBR20、HDMI、eDP、MIPI等参考应用。需要注意的是，该高速数据指标属于连接器系列的参考信息，并不能直接视为82676-100B-01-D整套300mm线束的保证速率，实际应用仍需结合线材、长度、连接器、PCB及系统设计进行信号完整性验证。 对于需要I-PEX 82676-100B-01-D兼容替代的客户，我们公司专注于极细同轴线束生产制造，可围绕30Pin、40AWG、300mm、1-1及对应连接器方案进行产品开发和制造，为工程师提供可验证的替代方案，为采购人员提供更多供应链选择。

五，总结

I-PEX 82676-100B-01-D是一款CABLINE®-UM系列30Pin极细同轴线束，核心规格为30Pin、40AWG、300mm、1-1，线材端使用的连接器型号为20878-030T-01。其0.4mm连接器间距、紧凑型结构以及CABLINE-UM的屏蔽与机械锁扣设计，使其适合对空间、高密度连接和高速信号传输有要求的电子设备内部互连应用。 在进行兼容替代时，建议工程团队重点确认Pin数量、40AWG线材、300mm长度、1-1线序、连接器及SI/EMC性能，并通过实际样品验证最终兼容性。我们公司可提供I-PEX 82676-100B-01-D兼容替代线束方案，为客户提供专业的极细同轴线束生产制造与替代选型支持。

我是【线束线缆组件品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：王先生 18013280587（微信同号）。
