一、12P极细同轴线束与连接器：工程选型首先要确认“系统匹配”

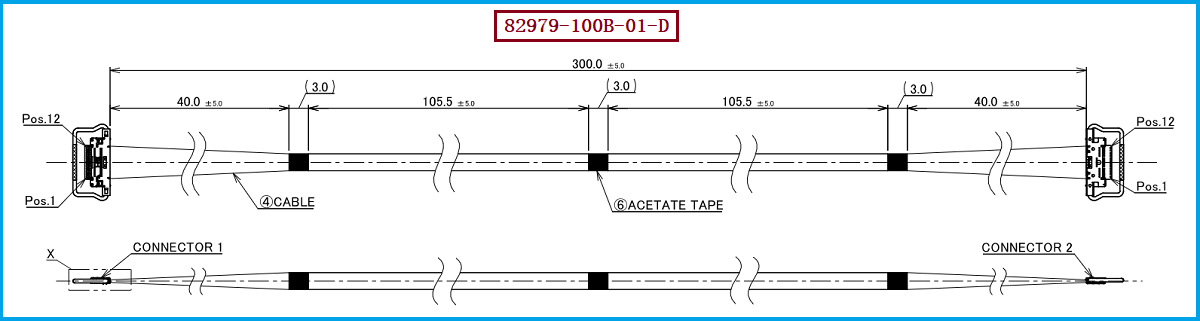

在高速显示、工业相机、AI视觉、笔记本电脑及其他高密度电子设备中，极细同轴线束并不是简单的“线+连接器”组合，连接器型号、Pin数、Pitch、插合方向、线材规格以及端接方式都会直接影响整条线束能否正常使用。本文以 I-PEX 82979-100B-01-D 为目标参考型号，该型号在已提供的CABLINE®-CA产品信息中对应为12Pin Micro-Coaxial、40AWG、300mm、1-1 Pin Assignment；其线材端使用的连接器型号为 20634-112T-02。 从工程师视角来看，连接器匹配首先要确认系列是否一致、Pin数量是否一致、对插结构是否匹配，再进一步确认线材端接和高速信号性能；从采购视角来看，则应确认替代供应商能否稳定提供与目标产品相匹配的连接器、线材和完整线束制造能力。我们公司可提供 I-PEX 82979-100B-01-D 兼容替代线束方案，可依据客户图纸、样品或BOM要求进行12P极细同轴线束的设计、打样及批量制造。

---

二、极细同轴线束选型时如何正确匹配连接器？
正确匹配极细同轴线束连接器，不能只看连接器外观或者“Pin数相同”就直接替换，而应从连接器系列、Pin数量、Pitch、插合方向、连接器结构、锁扣方式、线材AWG以及Pin Assignment进行逐项确认。以本产品为例，目标线束采用CABLINE®-CA体系的12Pin连接方案，线材端连接器型号为20634-112T-02；已提供的产品资料显示，CABLINE®-CA Plug Housing提供10Pin、12Pin、20Pin、30Pin、40Pin、50Pin、60Pin等规格，而12Pin对应的Plug Housing型号正是20634-112T-02。 同时，CABLINE®-CA采用0.4mm Contact Pitch、Horizontal Mating以及Mechanical Lock结构，因此替代连接器不仅需要Pin数对应，还需要确保插合方向、机械尺寸和锁扣结构能够与PCB端连接器正常配合。 在线材方面，你提供的规格为36AWG、8AWG、40AWG、42AWG、44AWG；但已上传的CABLINE®-CA资料中，Micro-Coaxial Cable明确列出的规格为AWG36、AWG38、AWG40、AWG42、AWG44，并未列出8AWG，因此正式工程选型时建议重点核实这里的“8AWG”是否为“38AWG”的笔误。 对于82979-100B-01-D这款产品，由于目标规格已经明确为40AWG，因此实际替代时应优先确保40AWG线材与20634-112T-02连接器的端接兼容性，同时进一步验证线缆外径、阻抗、屏蔽结构以及端子压接/焊接工艺是否满足原产品要求。

---

三、选型和兼容与替代方案参考及建议
对于工程师进行替代设计，建议把**“连接器兼容”和“整条线束兼容”区分开来：连接器能够机械插合，只代表初步兼容，并不意味着整条极细同轴线束可以直接替换。以I-PEX 82979-100B-01-D为参考，应重点核对12Pin连接器、20634-112T-02线材端Plug Housing、40AWG Micro-Coaxial Cable、300mm线长以及1-1 Pin Assignment，同时确认连接器与PCB端Receptacle之间的插合关系。资料显示，CABLINE®-CA支持多种Micro-Coaxial线径，因此如果项目后续需要改变AWG，也不能只依据“连接器可以使用”来判断，还应同步验证线材与端接工艺、信号完整性及机械布线空间。 对采购人员而言，建议在寻找替代供应商时，将连接器型号+线材AWG+Pin Assignment+线长+连接器结构+电气性能作为完整采购规格，而不是只询价一个“12P极细同轴线束”。特别是在高速应用中，连接器、线材和PCB之间必须形成完整的信号链路，替代产品应经过实际插合、导通、耐压、阻抗/高速信号等项目验证后再导入批量生产。针对需要国产替代、第二供应商或成本优化的客户，我们公司可提供 I-PEX 82979-100B-01-D 兼容替代线束方案，可根据客户提供的原厂样品、工程图纸或技术规格，对20634-112T-02连接器、40AWG极细同轴线材以及整条12P线束**进行对应的兼容制造，并可按照项目需求进行线长、Pin Assignment及线束结构的定制。

---

四、总结：连接器正确匹配，是极细同轴线束替代成功的第一步
对于I-PEX 82979-100B-01-D这类12P极细同轴线束而言，真正可靠的兼容替代不能停留在“连接器能不能插上”这一层面，而应建立从连接器系列、Pin数量、0.4mm Pitch、水平对插结构、机械锁扣、线材AWG、Pin Assignment、线长到电气性能的完整验证体系。该目标产品对应的线材端连接器型号为20634-112T-02，目标线材规格为40AWG；同时，已提供的CABLINE®-CA资料显示其Micro-Coaxial Cable覆盖AWG36、AWG38、AWG40、AWG42、AWG44，因此对于实际项目中出现的其他AWG规格，应结合具体连接器和线材资料进一步确认。 我们公司专注于极细同轴线束的生产制造，可面向工程师提供规格匹配、样品打样和替代验证支持，面向采购人员提供稳定的批量制造与供应链替代方案，帮助客户实现I-PEX 82979-100B-01-D兼容替代线束的国产化供应。
