一、32P高密度结构，300mm长度满足小型设备内部高速连接需求

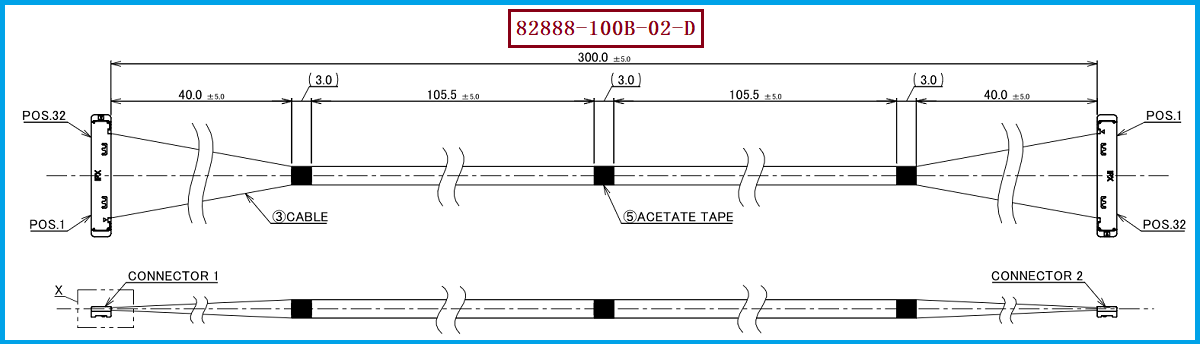

在笔记本电脑、显示模组、工业视觉设备、AI设备及其他高集成电子产品中，设备内部空间越来越有限，同时高速信号传输对线束的阻抗、屏蔽和连接可靠性提出了更高要求。I-PEX 82888-100B-02-D属于CABLINE-SS 32Pin极细同轴线束，采用40AWG、50Ω Micro-Coaxial Cable，标准线长为300mm，线位定义为1-N；官方2D图纸显示整体长度为 300.0±5.0mm，两端均采用CABLINE-SS连接结构，中间线材设置有多处固定区域及Acetate Tape，能够满足设备内部布线及固定需求。图纸同时显示，线材端配套的Housing Assembly为20373-R32T-06，连接器为32Pin结构，接触间距为0.4mm；I-PEX官方CABLINE-SS资料也确认该系列采用0.4mm Pitch，支持10P至50P等多种Pin数，并面向高速、小型化连接应用。 对工程师而言，82888的核心选型参数并不是单独的“32Pin”，而是32P+40AWG+50Ω+300mm+1-N+0.4mm Pitch这一整套组合；对于采购人员而言，则应将完整料号作为采购依据，避免出现Pin数相同但长度、线序或线材规格不同而无法直接替代的情况。

二、极细同轴线屏蔽编织密度是什么？为什么工程师需要关注它

所谓极细同轴线屏蔽编织密度（Shielding Braid Coverage），通常是指同轴线屏蔽层的金属编织网对内部绝缘层表面的覆盖程度，它反映了屏蔽层对外部电磁干扰以及内部高速信号向外辐射的抑制能力。简单来说，编织覆盖率越高，屏蔽层形成的“连续金属保护层”通常越完整，在相同结构和材料条件下往往更有利于EMI抑制；但对于40AWG这类极细同轴线，屏蔽层设计不能只追求“覆盖率越高越好”，还需要同时考虑线材外径、柔韧性、弯折寿命、制造一致性、屏蔽层接地方式以及高速信号阻抗控制。需要特别说明的是，I-PEX 82888C0图纸明确标注该线材为“MICRO-COAXIAL CABLE AWG#40 50 OHM, BLUE”，但该图纸没有公开具体的屏蔽编织密度百分比，因此不能把某个具体Coverage数值作为82888原厂线材的官方参数。 对替代线束开发而言，建议工程师向供应商进一步确认屏蔽层结构、编织方式、覆盖率及屏蔽连续性，并结合实际高速信号速率进行SI/EMI验证；I-PEX官方CABLINE-SS平台本身也提供高速信号完整性相关资料，而该连接器平台的参考高速性能达到16Gbps/Lane。 因此，我们公司在开发兼容替代产品时，不仅关注连接器和线长的机械匹配，也会围绕40AWG极细同轴线、50Ω阻抗及屏蔽结构等关键因素进行产品匹配，为客户提供更加完整的兼容替代方案。

三、工程选型与采购替代不能只看连接器型号

对于I-PEX 82888-100B-02-D的替代选型，建议研发和采购人员首先确认32Pin、0.4mm Pitch、40AWG、50Ω、300mm及1-N线位定义，再确认连接器及端部结构。这里需要特别注意一个容易混淆的地方：你指定的线材端连接器型号为20373-R32T-06，而82888C0原厂图纸的BOM中将20373-R32T-06标注为Housing Assembly，同时将20380-R32T-06标注为CABLINE-SS Plug P/N，配对的PCB端连接器则为20374-R32E-31；因此实际采购或国产替代时，应根据客户的BOM定义明确“Housing”“Plug Cable Assembly”和完整Harness之间的对应关系，而不能仅凭一个连接器料号判断是否完全兼容。 在同系列选型方面，I-PEX官方同时提供32P、40AWG、1-N的100mm 82887-100B-02-D、200mm 82442-100B-02-D和300mm 82888-100B-02-D，因此如果设备实际需要300mm长度，就不建议简单采用200mm型号替代。 对于原厂采购成本、交期、第二供应商或国产化替代需求，我们公司可提供：I-PEX 82888-100B-02-D兼容替代线束方案，可围绕32Pin、0.4mm Pitch、40AWG、50Ω、300mm、1-N以及配套连接器结构进行匹配开发，并可根据客户实际设备要求进一步确认线长、线位、出线结构、固定方式、屏蔽层结构及高速信号性能。

四、选型和兼容与替代方案参考及建议

对于工程师，建议将I-PEX 82888-100B-02-D的替代验证分成“机械兼容、电气兼容和信号完整性”三个层面：机械方面重点确认32Pin/0.4mm连接器、300mm线长、端部尺寸和固定区域；电气方面确认40AWG、50Ω极细同轴线以及线位Mapping；高速应用则进一步验证插入损耗、回损、串扰和实际系统信号质量。对于采购人员，建议在询价时直接提供完整料号及图纸，而不是只写“CABLINE-SS 32P线束”，并要求供应商确认连接器、线材、长度、线序及屏蔽结构后再进行样品验证。尤其对于“屏蔽编织密度”，由于82888C0官方图纸没有给出具体Coverage数值，因此替代供应商不能自行假定一个百分比作为原厂规格，而应通过线材规格书或双方技术协议确认。我们公司可提供I-PEX 82888-100B-02-D兼容替代线束方案，面向研发打样、国产替代、第二供应商导入及批量生产需求提供极细同轴线束制造服务。总结而言，82888-100B-02-D的核心价值在于32P高密度、0.4mm Pitch、40AWG/50Ω极细同轴线、300mm长度以及CABLINE-SS小型高速连接平台；而对于真正影响高速应用可靠性的屏蔽性能，则应进一步关注屏蔽编织密度、屏蔽连续性及整体SI/EMI表现，而不是单独看连接器型号或线材外观。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
