一、40PIN高密度设计，300mm长度满足精密设备内部布线需求

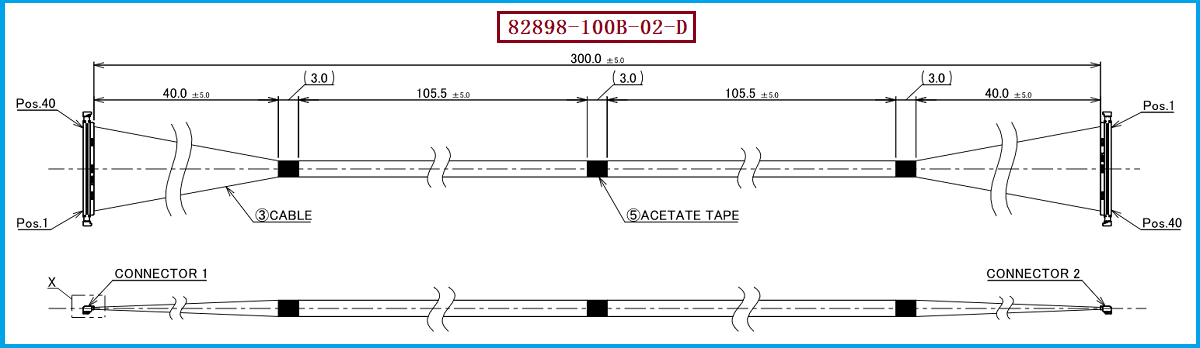

随着笔记本电脑、平板电脑、显示设备、摄像模组以及其他轻薄型电子产品不断向小型化、高集成化发展，设备内部的信号连接空间越来越有限，同时对高速信号传输稳定性的要求也越来越高。I-PEX 82898-100B-02-D属于CABLINE-UA II系列40Pin极细同轴线束，采用40根Micro-Coaxial Cable、44AWG、50Ω、蓝色线材，标准线束长度为300mm，两端采用CABLINE-UA II Plug结构，线材端连接器型号为20497-040T-30。I-PEX官方产品资料显示，CABLINE-UA II采用0.3mm Contact Pitch、Vertical Right Angle结构，提供26、32、40、50Pin等规格，并将82898-100B-02-D列为40Pin、44AWG、300mm、1-N的评估线束型号。 对工程师而言，40Pin高密度结构配合44AWG极细同轴线，可以在有限的设备内部空间实现多通道信号连接；对于采购人员而言，在进行同类产品选型或替代供应商评估时，应重点确认Pin数、连接器型号、AWG规格、阻抗、线束长度以及线序，因为这些参数共同决定了线束能否真正实现兼容，而不仅仅是外观尺寸相似。

二、极细同轴线束是如何降低干扰的？从屏蔽结构到高速信号完整性

极细同轴线束能够降低干扰，核心在于其同轴结构能够让信号导体与外部屏蔽结构保持相对稳定的电磁关系。与普通多芯线相比，Micro-Coaxial Cable通过中心导体、绝缘介质和屏蔽结构形成更受控的信号传输环境，可以降低外部电磁噪声耦合进入信号通道的风险，同时也有助于减少信号向周围线路产生不必要的辐射。对于高速信号而言，干扰不仅来自外部环境，还可能来自相邻信号之间的串扰，因此线材结构、屏蔽层、连接器接地方式以及整个信号链路的阻抗连续性都需要综合考虑。CABLINE-UA II连接器本身采用多点接地设计，I-PEX官方资料明确将其作为良好抗EMI性能的设计特点；官方同时给出的高速传输参考值为5Gbps/lane NRZ，并列出USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。 因此，对于采用44AWG、50Ω Micro-Coaxial Cable的82898-100B-02-D来说，降低干扰并不是单靠某一个屏蔽层完成，而是由极细同轴线材结构＋连接器屏蔽/接地结构＋合理端接工艺＋高速信号链路设计共同实现。

三、选型和兼容与替代方案参考及建议

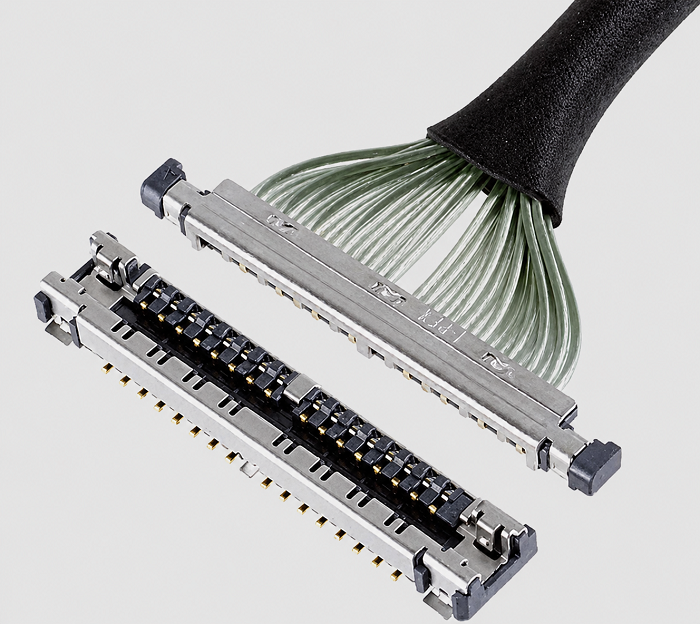

对于研发工程师和采购人员而言，如果项目目前使用的是I-PEX 82898-100B-02-D，在寻找国产替代、第二供应商或降低采购成本时，建议首先以原型号的关键规格作为基础条件：40Pin、44AWG Micro-Coaxial Cable、50Ω、300mm、1-N线序以及CABLINE-UA II连接器体系。其中线材端连接器型号为20497-040T-30，对应40Pin CABLINE-UA II Plug Housing；官方推荐零件还包括40Pin Plug Cable Assembly 20496-040T-40、40Pin Plug Metal Cover 2679-040-10以及40Pin Receptacle 20498-040E-41。 在替代开发过程中，不能只按照“40Pin+300mm”进行简单复制，还应重点验证44AWG线材的实际结构、50Ω特性阻抗、40根线的线序关系、两端连接器装配尺寸、端部固定工艺以及电气可靠性。I-PEX官方资料显示，CABLINE-UA II连接器采用0.3mm Contact Pitch、1.27±0.1mm Mated Height，40Pin版本宽度按照5.0＋0.3×Pin数的关系计算，适用于高密度、小空间连接场景。 我们公司可提供：I-PEX 82898-100B-02-D兼容替代线束方案，可围绕40Pin、44AWG、300mm、1-N等核心规格进行极细同轴线束制造与替代开发，并可根据客户实际设备的连接器匹配、线长、端部结构及应用要求进行样品验证和方案调整。

四、面向工程与采购的稳定替代选择，从“型号一致”走向“性能兼容”

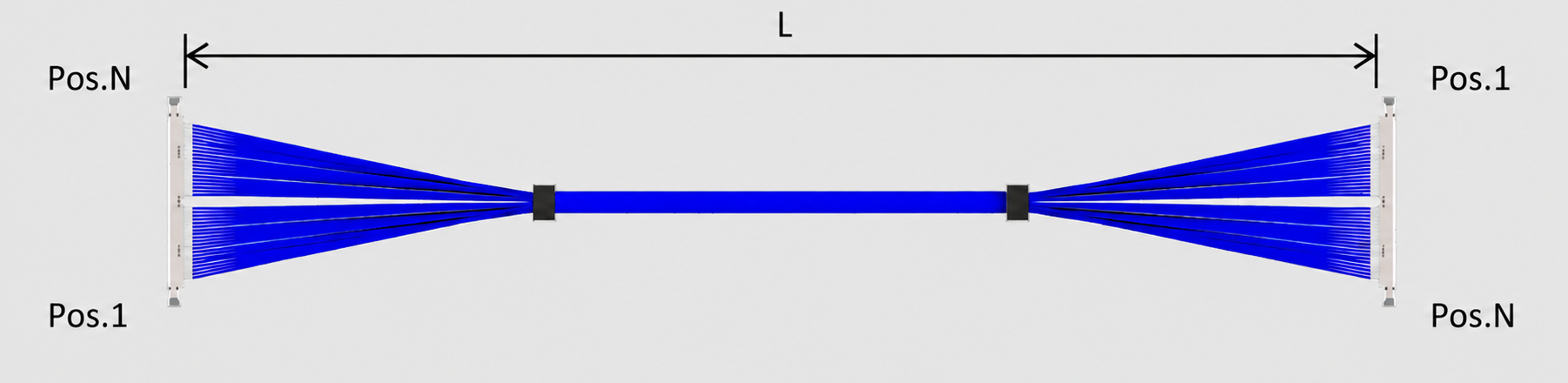

对于工程师而言，极细同轴线束的替代重点是保证连接尺寸、信号传输和电气可靠性能够满足原设备设计要求；对于采购人员而言，则需要进一步关注供应商是否具备稳定的极细同轴线加工、端接和批量一致性能力。I-PEX 82898-100B-02-D可以概括为一款CABLINE-UA II、40Pin、0.3mm Contact Pitch、44AWG Micro-Coax、50Ω、300mm、1-N的极细同轴线束方案，其对应的线材端连接器型号为20497-040T-30。I-PEX官方产品页面同时显示，CABLINE-UA II提供26/32/40/50Pin配置，并提供100mm、200mm、300mm等不同长度的44AWG Micro-Coax线束评估型号，其中82898正对应40Pin、300mm、1-N版本。 因此，在实际替代项目中，如果能够同时满足连接器兼容、44AWG线材匹配、50Ω信号要求、300mm长度控制、1-N线序以及端部成型一致性，才能真正从简单的“同型号替换”进一步实现面向研发和量产的“性能兼容”。对于需要寻找I-PEX CABLINE-UA II系列兼容替代线束、第二供应商或国产化供应方案的客户，82898-100B-02-D具有明确的工程参考价值。

五，总结

 I-PEX 82898-100B-02-D是一款面向高密度、小空间及高速信号连接应用的40Pin、44AWG、50Ω、300mm、1-N极细同轴线束。其配套线材端连接器型号为20497-040T-30，CABLINE-UA II连接器采用0.3mm间距和多点接地设计，为高密度连接及EMI控制提供了结构基础。对于需要进行国产替代、第二供应商导入或降低采购成本的项目，建议以连接器型号、Pin数、44AWG线材、50Ω阻抗、300mm长度、线序及端部结构作为核心验证条件，通过样品测试后再进入批量导入阶段。

我是【线束线缆组件品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
