一、MIPI高速信号应用，为什么越来越关注极细同轴线束？

随着摄像头、显示模组、AR/VR设备、智能终端及AI视觉设备不断向高速化、小型化发展，MIPI等高速串行接口对内部连接链路的信号完整性提出了更高要求。相比普通多芯线，极细同轴线能够利用同轴结构对高速信号进行传输，并在有限空间内实现多通道、高密度布线。I-PEX CABLINE®-SS系列本身就是面向高速数据传输和小型化应用设计的极细同轴线连接器平台，官方资料将MIPI列为适用标准之一，并提供40PIN Micro-Coaxial Cable的信号完整性测试资料。该系列采用0.4mm Contact Pitch、Vertical Right Angle结构，并具有W-Point双触点设计，适合空间受限的高速连接场景。 对工程师而言，选择MIPI接口极细同轴线束时，不能只关注“能不能插上”，而需要同时考虑阻抗、损耗、串扰、长度、线序、连接器匹配及实际布线环境。

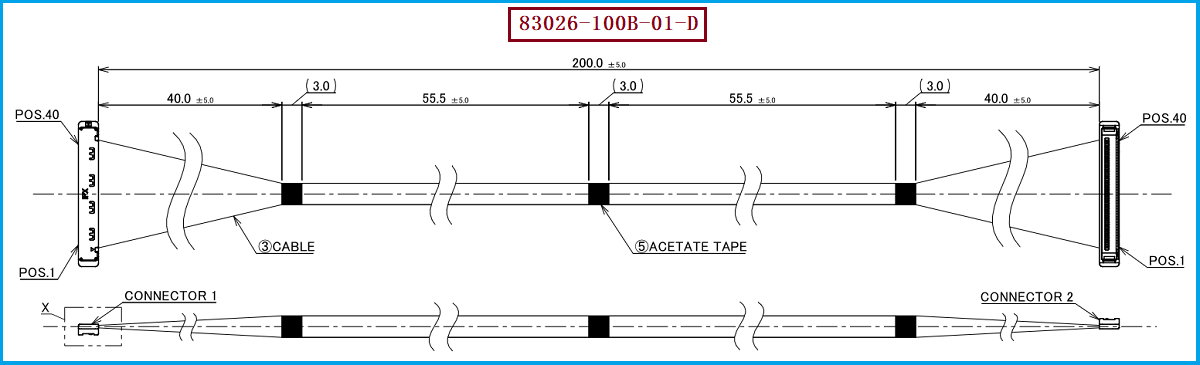

二、I-PEX 83026-100B-01-D：40PIN、200MM极细同轴线束规格解析

针对本次产品，目标兼容型号为I-PEX 83026-100B-01-D，其核心规格为CABLINE-SS 40PIN、40AWG Micro-Coaxial、200MM、1-1线位结构。I-PEX官方产品矩阵明确列出了83026对应的“40PIN Micro-Coaxial 40AWG、L=200mm、1-1”规格，同时同系列还存在83025的100MM版本以及83027的300MM版本，因此在工程BOM管理和采购询价时，应特别注意长度与线位定义，不能仅凭“40PIN CABLINE-SS”进行替换。 对MIPI高速信号而言，200MM并不是一个可以随意改变的参数，线长变化会影响整个高速链路的电气性能，因此如果设备原设计指定200MM，应优先按照原长度进行验证。对于需要寻找国产替代方案的客户，也建议以“83026-100B-01-D＋40PIN＋40AWG＋200MM＋1-1”作为基础规格进行样品确认。

三、20373-R40T-06连接器与极细同轴线材的匹配，是MIPI选型的重要环节

本款线束配套使用的线材端连接器型号为20373-R40T-06。I-PEX官方资料将其定义为CABLINE-SS 40PIN Plug Housing，并明确列出该型号可配合Micro-Coaxial Cable AWG40、AWG36以及部分Discrete Cable规格；同时，CABLINE-SS系列40PIN对应的板端Receptacle型号为20374-R40E-31。 对工程师来说，这意味着MIPI线束选型需要把“线材+连接器+端接工艺”看成一个完整的高速传输链路，而不是单独选择线材。尤其在0.4mm间距的40PIN高密度结构下，线材端接的一致性、线序准确性、屏蔽结构以及连接器配合状态都会影响最终信号质量。对于采购人员而言，询价时也建议直接锁定I-PEX 83026-100B-01-D、20373-R40T-06、200MM等关键信息，以减少不同供应商因规格理解差异造成的替代风险。

四、选型和兼容与替代方案参考及建议

如果工程师正在进行MIPI高速接口设计，或者采购部门需要寻找I-PEX 83026-100B-01-D国产替代/第二供应商方案，建议优先确认40PIN数量、200MM长度、40AWG Micro-Coaxial线材、1-1线位以及20373-R40T-06连接器等核心参数，同时结合实际MIPI速率进一步验证Signal Integrity。CABLINE-SS官方资料显示，该平台的参考应用覆盖MIPI标准，并提供包括40PIN、AWG40、45Ω、100MM测试条件在内的高速测试数据；但需要注意，官方平台级测试数据不能直接等同于某一具体200MM线束在客户整机中的最终性能，实际项目仍应进行阻抗、插损、回损、串扰等验证。 我们公司可提供：I-PEX 83026-100B-01-D兼容替代线束方案，可围绕原产品的40PIN、200MM、40AWG及1-1线位要求进行极细同轴线束开发与制造，并根据客户BOM、工程图或样品进行连接器及线序匹配，为MIPI高速信号应用提供国产替代、样品验证及批量供货方案。

五、总结

对于MIPI接口而言，极细同轴线束并不是简单的“连接线”，而是高速信号链路中的重要组成部分。CABLINE-SS官方资料显示，该系列采用0.4mm Contact Pitch、Vertical Right Angle结构，并支持10、14、20、30、32、35、40、50PIN等多种规格，同时Micro-Coaxial Cable覆盖AWG36、AWG38、AWG40及AWG42，其中AWG42存在特性阻抗不匹配的官方说明；平台资料还将MIPI列为适用标准之一。 因此，工程师在为MIPI接口选择极细同轴线束时，应按照“接口规格—连接器—线材—长度—线序—阻抗—信号完整性—机械装配”的逻辑进行综合判断，而采购人员则应避免只根据Pin数或外观寻找替代品。我们公司可提供I-PEX 83026-100B-01-D兼容替代线束方案，面向需要极细同轴线束国产替代的客户，可围绕指定连接器型号20373-R40T-06及200MM线长要求进行匹配生产，为客户提供更灵活的供应链选择。

I-PEX 83026-100B-01-D是一款40PIN、40AWG Micro-Coaxial、200MM、1-1线位的CABLINE-SS系列极细同轴线束，配套线材端连接器型号为20373-R40T-06。对于MIPI高速接口应用而言，工程师在选型时应重点关注连接器匹配、线材结构、阻抗及信号完整性，而采购人员则应以完整料号和关键规格作为替代采购依据。通过对Pin数、线长、AWG、线序及连接器型号进行完整匹配，可以更有效地降低兼容替代过程中的风险。

我是【线束线缆组件品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
