一、I-PEX 83052-100B-01-D极细同轴线束：面向高速、小型化设备的连接方案

随着笔记本电脑、显示模组、工业设备、医疗电子及各类小型化智能终端不断向高速化、轻薄化方向发展，内部信号连接对线束的尺寸、柔韧性及稳定性提出了更高要求。I-PEX 83052-100B-01-D 是 CABLINE®-UX II 系列的一款40Pin极细同轴线束，采用 46AWG Micro-Coaxial Cable（极细同轴线），线束长度为100mm，并采用1-1 Pin Mapping对应结构，适用于高密度、高速信号传输场景。该线束相关线材端连接器型号为 20532-040T-02-1，与46AWG极细同轴线材方案相匹配。对于工程师而言，在进行产品设计、维修替换或兼容开发时，不仅需要关注40Pin和100mm等基本参数，更需要确认连接器结构、Pin定义、线材AWG规格及整体装配方向。作为专业的极细同轴线束生产制造商，我们可根据客户的技术要求进行定制生产，并可提供 I-PEX 83052-100B-01-D 兼容替代线束方案，满足样品开发、项目验证及批量采购等不同需求。

二、极细同轴线束信号不稳定怎么办？从线材、连接器到加工工艺寻找原因

在高速显示和内部数据传输设备中，极细同轴线束出现信号不稳定时，往往不能简单判断为设备主板或显示模组故障。信号闪烁、间歇性显示异常、花屏、数据传输不稳定等问题，都可能与线束本身存在直接关系。首先需要检查46AWG极细同轴线是否因长期弯折、拉伸或安装受力而出现内部导体损伤；其次需要确认连接器端接是否牢固，尤其是 20532-040T-02-1 相关连接器组件的装配、焊接及固定状态是否符合要求；同时还应检查40Pin线序是否正确、屏蔽结构是否完整以及连接器接触是否稳定。由于极细同轴线尺寸较小，高速信号对阻抗连续性和加工一致性较为敏感，因此工程师在排查信号不稳定问题时，应重点从线材规格、Pin Mapping、连接器接触、焊接工艺和线束弯折状态等方面进行综合分析。对于采购人员来说，选择具备极细线加工能力、品质控制能力及稳定量产经验的供应商，也能够有效降低因线束品质波动导致的信号异常风险。

三、选型和兼容与替代方案参考及建议

针对 I-PEX 83052-100B-01-D 极细同轴线束进行选型、采购或兼容替代开发时，建议从完整的工程参数进行确认，而不是仅依据产品外观或40Pin规格进行判断。首先应确认线束长度是否为100mm，以及两端Pin定义是否符合原设备的1-1对应结构；其次应确认极细同轴线规格为 46AWG，并结合实际应用需求评估线材的阻抗、屏蔽性能、柔韧性及弯折可靠性；在线材端连接器方面，则需要重点确认 20532-040T-02-1 的结构及装配兼容性。此外，连接器方向、出线方向、线束安装空间和设备内部弯折路径，同样会直接影响最终装配效果。对于需要降低供应链风险、缩短采购周期或开发兼容产品的客户，我们公司可提供 I-PEX 83052-100B-01-D 兼容替代线束方案，并可根据客户提供的样品、图纸或技术参数，对40Pin结构、100mm长度、46AWG线材及相关连接器方案进行针对性开发和生产，为工程设计与采购替代提供更加灵活的选择。

四、专业极细同轴线束制造能力，为高速信号连接提供可靠支持

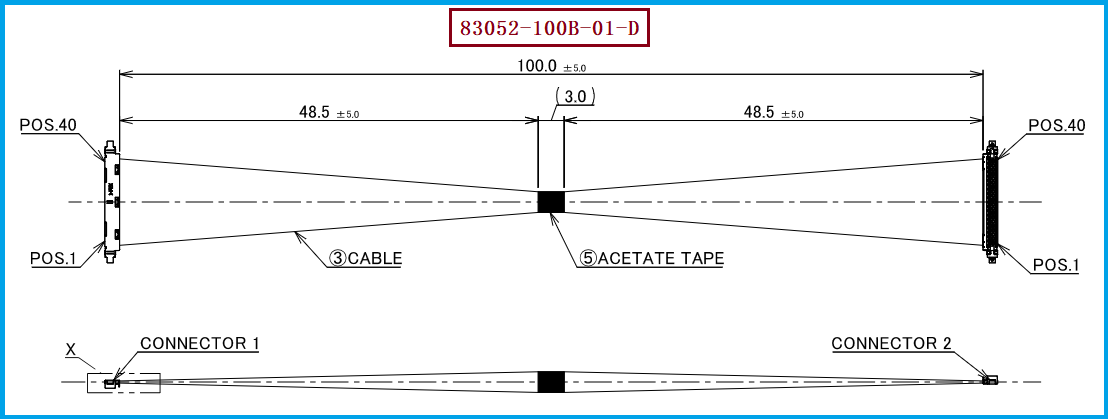

极细同轴线束虽然体积小，但其线材规格、连接器匹配、Pin定义和加工工艺都会直接影响设备的信号传输稳定性。以 I-PEX 83052-100B-01-D 为例，40Pin、100mm、1-1线序结构、46AWG极细同轴线材以及 20532-040T-02-1 线材端连接器相关方案，都是兼容替代开发过程中需要重点确认的技术要素。我们专注于极细同轴线束的生产制造，可根据客户实际项目需求提供兼容替代、定制加工和批量生产服务，帮助工程师提高产品开发效率，也为采购人员提供更多稳定可靠的供应链选择。总结：对于高速显示、高密度电子连接及小型化设备应用而言，选择合适的极细同轴线束不仅需要满足尺寸和接口要求，更需要保证线材、连接器、线序及加工品质之间的整体匹配。我们可为客户提供 I-PEX 83052-100B-01-D 兼容替代线束方案，为产品稳定运行和长期供应提供可靠支持。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
