一、40AWG极细同轴线束，满足高密度高速设备连接需求

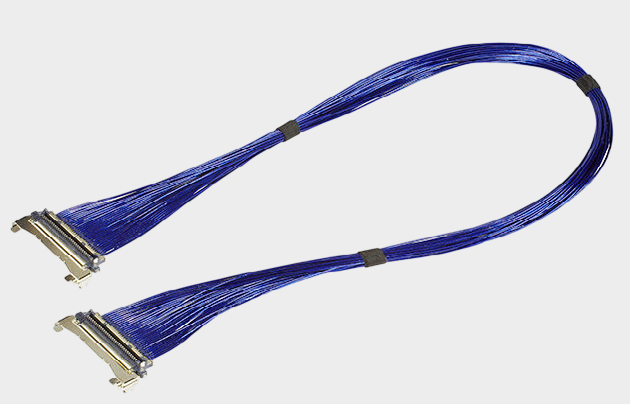

随着AI服务器、高速计算设备、显示设备、工业设备等产品不断向小型化、高速化、高集成方向发展，设备内部对高速信号传输和高密度连接提出了更高要求。极细同轴线束凭借线径小、信号传输能力强、屏蔽性能好以及适合高密度布线等特点，已经成为众多精密电子设备内部信号连接的重要方案。本次介绍的 I-PEX 82678-100B-01-D 属于CABLINE®-UM系列40Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，线材规格为50Ω，线束长度为200mm，采用1-1 Pin Assignment。该产品两端采用CABLINE-UM 40Pin连接结构，线材端配套使用的连接器型号为20878-040T-01，适用于对安装空间、连接密度以及高速信号传输具有较高要求的设备内部连接场景。

二、极细同轴线束断线、损耗、兼容性如何解决？

对于工程师而言，极细同轴线束真正的难点并不只是“能不能导通”，而是如何同时保证可靠性、信号完整性以及连接兼容性。40AWG线材非常纤细，在生产制造、剥线、端接、装配以及后续使用过程中，如果受到不合理的拉扯、弯折或局部应力影响，就可能造成断线、接触异常等问题，因此需要对线材处理、端接和固定工艺进行严格控制。与此同时，损耗也是高速信号应用中的重点，需要关注线材特性阻抗、插入损耗、回波损耗、串扰以及屏蔽连续性等因素，不能仅通过万用表检测“通断”来判断产品性能。至于兼容性，则需要综合确认Pin数量、Pin Assignment、40AWG线材、连接器型号、线束长度、机械尺寸及实际设备接口等参数。I-PEX CABLINE-UM系列连接器采用0.4mm Contact Pitch、Vertical（Right Angle）结构、2.2±0.15mm Mated Height、ZenShield®全屏蔽及机械锁结构，因此替代产品也应从机械配合和电气性能两个层面进行验证，而不是简单复制产品外观。

三、从工程图参数出发，建立可靠的替代产品

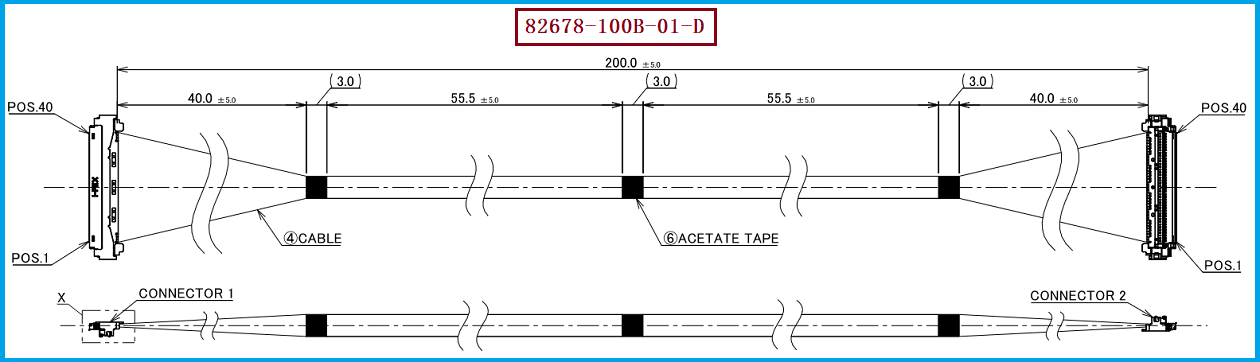

对于采购人员和工程师而言，选择兼容替代产品时，最重要的是先锁定原产品的核心规格。I-PEX 82678-100B-01-D的主要识别参数包括：40Pin、40AWG Micro-Coaxial Cable、50Ω、200mm、1-1 Pin Assignment以及CABLINE-UM系列连接器结构。其配套线材端连接器型号为20878-040T-01，同时对应CABLINE-UM系列40Pin结构件。该系列连接器资料显示，40Pin产品的连接器宽度按照“5.0 + 0.4 × Pin数”计算，对应40Pin时约为21.0mm；同时支持包括AWG40在内的多种Micro-Coaxial Cable规格。需要特别注意的是，同系列不同长度的线束不能仅根据Pin数量判断是否可以直接替换，例如40Pin、40AWG、1-1 Pin Assignment的82677-100B-01-D为100mm，82678-100B-01-D为200mm，82679-100B-01-D为300mm，长度不同会直接影响设备内部走线及信号传输表现，因此采购选型时必须核对完整料号及长度要求。

四、选型和兼容与替代方案参考及建议

如果原设备采用I-PEX 82678-100B-01-D，在进行国产替代、第二供应商导入、供应链优化或原厂产品替代时，建议按照“连接器型号→Pin数量→Pin Assignment→线材规格→特性阻抗→线束长度→机械尺寸→电气及高速性能”的顺序进行确认。对于本型号，应重点确认20878-040T-01、40Pin、40AWG、50Ω、200mm、1-1 Pin Assignment等关键参数，同时根据实际设备的高速接口要求进行导通、绝缘、耐压、机械配合以及信号完整性测试。尤其需要注意，连接器资料中的传输速率、额定电流等属于连接器平台或特定测试条件下的参考性能，不能简单理解为所有采用该连接器的线束都能够无条件达到相同指标，最终性能还与线材结构、线束长度、端接工艺、PCB设计及系统整体设计有关。我们公司可提供：I-PEX 82678-100B-01-D兼容替代线束方案，可针对20878-040T-01连接器、40AWG极细同轴线材及200mm线束规格进行兼容替代开发与生产制造，为工程师提供样品验证、规格确认和批量导入支持，同时为采购人员提供国产替代及第二供应商解决方案。

五、总结

对于极细同轴线束采购项目而言，真正有价值的替代方案不仅是找到一款“外观相似”的产品，更重要的是能够在实际设备中稳定工作，并在后续批量生产过程中保持一致性。针对I-PEX 82678-100B-01-D，从40AWG极细同轴线材，到20878-040T-01配套连接器，再到40Pin、1-1 Pin Assignment及200mm长度，都需要进行完整的规格匹配和品质控制。对于工程师，可以重点从机械配合、端接可靠性、高速信号完整性等方面进行样品验证；对于采购人员，则可以进一步关注产品一致性、交付能力、批量生产能力及供应链稳定性。总结来说，极细同轴线束的断线、损耗和兼容性问题，需要通过精密制造工艺、合理的线材及连接器选型，以及完善的检测验证体系共同解决。我们公司专注于极细同轴线束生产制造，可提供针对I-PEX 82678-100B-01-D的兼容替代线束方案，帮助客户降低对单一原厂供应渠道的依赖，为设备厂商的产品研发、国产化替代和批量采购提供更加灵活可靠的线束供应选择。

我是【线束线缆组件品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
