一、14P / 300mm 极细同轴线束，面向高密度高速设备内部连接

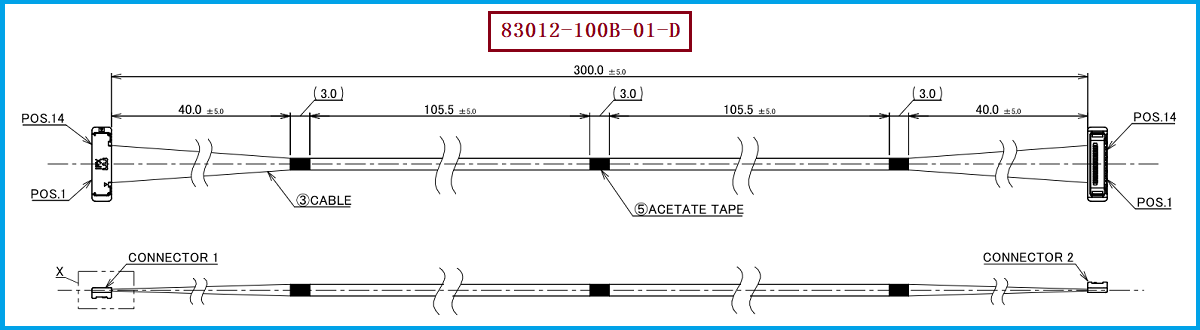

在工业相机、机器视觉、AI视觉终端、智能摄像头以及高性能图像采集设备中，Sony IMX 系列图像传感器通常需要通过 MIPI CSI-2 等高速串行接口，将图像数据传输至 ISP、SoC 或应用处理器。MIPI CSI-2 本身就是面向图像传感器与处理器之间高速图像传输的标准接口，并可配合 MIPI D-PHY 或 C-PHY 实现高速、低功耗的数据互联。 在这类应用中，连接传感器模组与主控板的线束虽然尺寸不大，却直接影响信号完整性、EMI、机械装配以及长期可靠性。I-PEX CABLINE®-SS 14P 极细同轴线束 83012-100B-01-D 正是针对高密度、小型化电子设备内部连接而设计的方案；根据产品图纸，该型号采用 14P Micro-Coaxial Cable AWG#40、50Ω极细同轴线材，整体长度300.0±5.0mm，并采用1:1 Pin Assignment，两端配套 CABLINE®-SS Plug 结构，线材端使用的连接器型号为 20373-R14T-06，对应的连接器组件还包括金属盖等结构件。 对于设备工程师而言，14路信号集中在极细线束中，可以在有限的内部空间内实现传感器板与主板之间的高密度连接；对于采购人员而言，83012-100B-01-D、20373-R14T-06、300mm 是进行规格确认、样品替代和供应商询价时应重点锁定的三个基础信息。

二、极细同轴线如何支持 Sony IMX 高速 MIPI 传输？

Sony IMX 图像传感器输出的高速图像数据通常需要经过 MIPI CSI-2 链路进入主控端，MIPI D-PHY 采用差分数据 Lane 和时钟 Lane 的高速串行传输结构，因此连接器、线缆、PCB走线以及终端之间需要共同构成稳定的高速互连通道。 极细同轴线的价值在于每根信号线具有独立的屏蔽结构，可以降低相邻高速信号之间的串扰以及外部噪声耦合，并为高速链路提供更可控的传输环境；而本型号采用 AWG#40、50Ω Micro-Coax，14路信号采用 1:1直通定义，在需要传输 MIPI 时，可以根据具体 Sony IMX 模组的 Lane、Clock、控制及电源定义进行对应设计。需要特别强调的是，50Ω是该线材图纸给出的特性阻抗，并不能简单等同于MIPI D-PHY的差分阻抗要求；实际用于某一 Sony IMX 型号时，工程师仍应结合传感器规格书、MIPI PHY版本、Lane数量、速率、PCB阻抗、线束长度以及连接器模型进行 SI 仿真和实测验证。MIPI 官方资料也明确指出，CSI-2 是可扩展 Lane 的高速相机接口，而 D-PHY本身就是为高性能相机和显示应用设计的物理层，因此线束并非单纯“能导通”即可，而应从 阻抗、插损、回损、串扰、时序偏差、EMI以及眼图 等维度进行整链路验证。 对于 300mm 这一长度的 83012-100B-01-D，工程设计时还应将线束作为完整高速通道的一部分，与 Sony IMX 模组端、连接器及主板端共同进行验证，而不能只单独评价线材。

三、选型和兼容与替代方案参考及建议

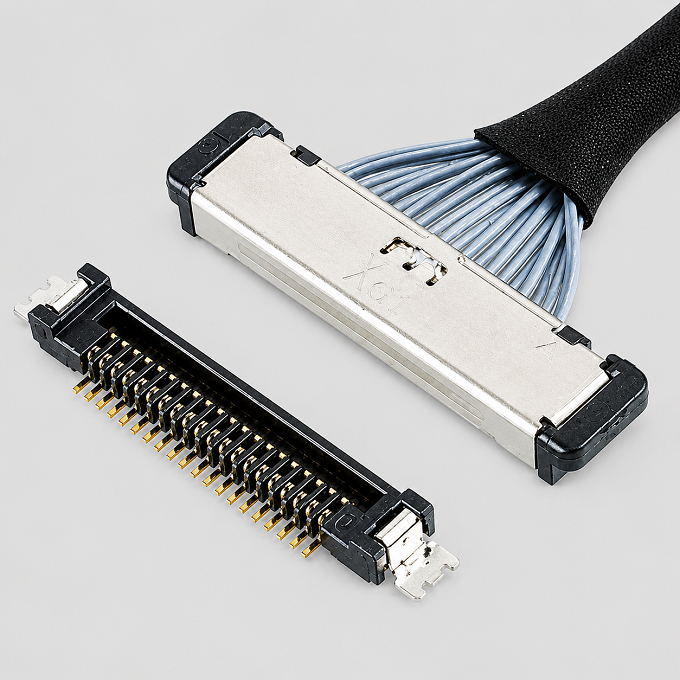

针对正在进行 Sony IMX 摄像头模组、工业视觉设备、AI视觉终端或高速图像采集设备开发的工程师及采购人员，选型时建议首先确认 Pin数量是否为14P、线束长度是否为300mm、线序是否为1:1、线材是否为AWG#40 Micro-Coax、阻抗及屏蔽结构是否满足目标MIPI链路要求，同时确认设备端所使用的 CABLINE®-SS 对插结构是否与 20373-R14T-06 配套。上传的 CABLINE®-SS 产品资料显示，该系列采用 0.4mm Pitch 的小型化结构，并覆盖多种 Pin 数规格，14P 对应的 Plug Housing 为 20373-R14T-06、Metal Cover 为 2182-014-03，对应 Receptacle 为 20374-R14E-31，因此在替代开发时不能仅按照“14P极细同轴线”采购，而应同时核对连接器型号、线材规格、端接方式、Pin Assignment、外形尺寸以及整机装配空间。 对于采购替代项目，建议将原型号 I-PEX 83012-100B-01-D 作为基准料号，把 14P、300mm、AWG#40、50Ω、1:1、CABLINE®-SS及20373-R14T-06 作为核心技术条件，再根据具体 Sony IMX 传感器型号进行 MIPI Lane 定义和高速性能验证；我们公司可提供：83012-100B-01-D兼容替代极细同轴线束方案，可根据客户的 Pin 定义、长度、线序、出线形态及应用环境进行定制，并配合样品打样、尺寸确认及高速信号测试，为原厂线束停产、交期较长、采购成本优化或国产替代项目提供工程化解决方案。

四，从“连接导通”走向“高速链路完整性”的极细同轴线束替代

对于 Sony IMX 高速摄像头应用而言，极细同轴线束并不是普通意义上的连接导线，而是 MIPI 高速链路中的重要互连组成部分；线材、连接器、端接工艺、阻抗控制、屏蔽结构和机械可靠性都会共同影响最终图像数据传输稳定性。83012-100B-01-D 采用 14P、AWG#40 Micro-Coax、50Ω、300mm、1:1线序，并配套 20373-R14T-06 CABLINE®-SS连接器结构，在小型化和高密度内部连接方面具有明确的工程应用价值。对于需要进行原厂料号替代的研发和采购团队，建议以原图纸规格为基础，同时结合具体 Sony IMX 型号的 MIPI CSI-2 配置进行整链路 SI/PI 与可靠性验证；我们公司可提供 83012-100B-01-D兼容替代线束方案，帮助客户在满足尺寸、线序、连接器和电气性能要求的前提下，实现极细同轴线束的国产替代与稳定供应。

我是【线束线缆组件品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：王先生 18013280587（微信同号）。
