一、从“高速传输+小型化”需求，看极细同轴线为什么越来越重要

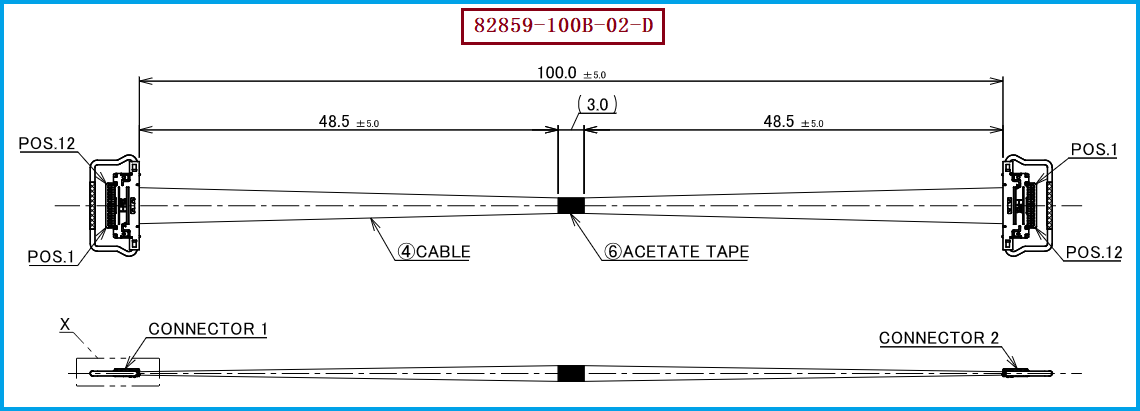

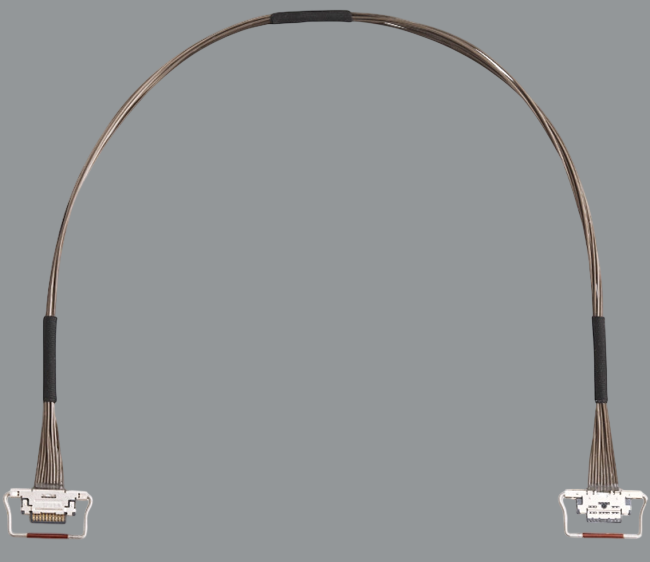

随着高速显示、摄像模组、AI视觉设备及高密度电子设备不断向高速化、轻薄化发展，设备内部连接不仅需要传输更多数据，还需要在有限空间内实现稳定的高速信号连接。I-PEX CABLINE®-CA系列就是面向这类应用推出的极细同轴线连接方案，其产品资料显示，该系列采用 0.4mm Pitch的高密度连接设计，可支持Micro-Coaxial极细同轴线，并面向高速信号传输应用。此次对应的线束型号为 I-PEX 82859-100B-02-D，是一款12PIN极细同轴线束，采用 12根AWG#40、50Ω Micro-Coaxial Cable，线材端配套连接器型号为 20634-112T-02，连接器为 12PIN、0.4mm Pitch。对于工程师而言，极细同轴线的价值并不只是“线径更细”，而是在高密度空间中将线材尺寸、连接器尺寸与高速信号传输需求结合起来；对于采购人员而言，这类产品也逐渐成为高端电子设备内部高速连接供应链中的重要产品形态。

---

二、为什么高速设备越来越多采用极细同轴线？核心在于高速信号与空间布局的双重需求
对于高速设备来说，内部连接方案需要同时面对两个问题：一方面，数据速率不断提高，对信号传输质量和连接稳定性提出更高要求；另一方面，设备内部空间越来越紧凑，传统尺寸较大的线缆和连接方式可能难以满足高密度布局需求。CABLINE®-CA资料显示，该系列支持Micro-Coaxial、Twinaxial以及Discrete Wire等不同线缆方案，其中Micro-Coaxial可覆盖 AWG36、AWG38、AWG40、AWG42、AWG44等规格；本次 I-PEX 82859-100B-02-D采用的是 AWG#40极细同轴线。同时，CABLINE®-CA采用0.4mm接触间距和水平对插结构，并配备机械锁扣、屏蔽及多点接地设计，这种“细线材+高密度连接器”的组合，使其更适合对空间、信号和连接可靠性同时有要求的设备内部连接。因此，从工程设计角度看，越来越多高速设备采用极细同轴线，并不是单纯追求线径更小，而是希望在有限空间中实现高密度布线、稳定信号连接以及更灵活的结构布局；从采购角度看，则意味着供应商不仅要能提供线束，还需要具备与微型连接器、极细线材及精密端接工艺相匹配的制造能力。（

---

三、工程师与采购人员如何选择极细同轴线束？不能只看“能不能传”，还要看“能不能装、能不能稳定量产”
对于工程师来说，选择高速设备内部极细同轴线束时，应首先确认原设计的连接器平台、Pin数量、Pitch、线材规格、阻抗、线长以及Pin Assignment，再结合PCB端实际连接器和整机结构进行验证。以 I-PEX 82859-100B-02-D为例，其关键配置包括 12PIN、0.4mm Pitch、20634-112T-02连接器、AWG#40、50Ω极细同轴线以及100mm级线束长度，替代产品需要围绕这些核心条件进行匹配，而不能仅凭“12根线”判断兼容。对于采购人员而言，则应进一步关注供应商是否具备AWG#40极细同轴线束的稳定生产能力，以及连接器端精密端接、线序控制、尺寸控制和批量一致性能力。尤其是极细同轴线束，产品最终性能不仅取决于单根线材，还与端接工艺、连接器装配、屏蔽处理以及成品一致性密切相关。因此，在导入国产替代时，更合理的方式是通过原型号确认—样品制作—机械兼容验证—电气性能验证—整机测试—小批量验证—批量供货逐步完成供应商导入。我们公司专注于极细同轴线束生产制造，可针对原厂型号及实际应用需求进行兼容开发，为客户提供 I-PEX 82859-100B-02-D兼容替代线束方案，帮助工程师完成样品验证，同时为采购人员提供国产替代供应链选择。

---

四、选型和兼容与替代方案参考及建议：从原厂型号出发，建立完整的替代验证标准
如果客户正在寻找 I-PEX 82859-100B-02-D 的国产兼容替代方案，建议以原产品的核心参数作为第一层筛选标准，即确认 12PIN、0.4mm Pitch、连接器型号20634-112T-02、AWG#40、50Ω Micro-Coaxial Cable以及约100mm线束长度是否一致；随后再对两端连接器结构、Pin Assignment、线束尺寸、出线方向及实际PCB配合情况进行验证。需要注意的是，极细同轴线束的“兼容”不能简单理解为连接器可以插上，还需要确保装入设备之后的机械尺寸、电气性能和实际信号传输均满足设计要求。如果客户希望从原厂供应转向国产供应，也建议优先选择能够提供同规格样品、小批量试制和批量生产的专业极细同轴线束制造商，而不是仅进行贸易型采购。我们公司可提供 I-PEX 82859-100B-02-D兼容替代线束方案，可围绕12PIN、0.4mm Pitch、20634-112T-02连接器及AWG#40极细同轴线进行对应开发，为客户提供从样品验证到批量制造的极细同轴线束国产替代支持。

---

高速设备越来越多采用极细同轴线，本质上是高速信号传输、高密度连接和设备小型化趋势共同推动的结果。以 I-PEX 82859-100B-02-D为代表的12PIN极细同轴线束，通过AWG#40、50Ω Micro-Coaxial Cable与0.4mm Pitch连接器组合，在有限设备空间中实现高密度内部连接。对于工程师，选型重点是机械、电气及信号连接的综合兼容；对于采购人员，重点则是供应商的制造能力、质量稳定性和持续供货能力。通过专业的国产替代验证，可以在满足原产品关键规格的基础上，为高速电子设备建立更加灵活的极细同轴线束供应链。

我是【线束线缆组件品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
