一、Jetson相机高速传输对极细同轴线束提出更高要求

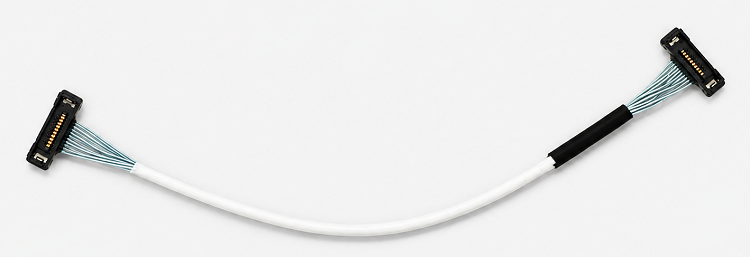

随着Jetson平台在AI视觉、工业相机、机器人、智能检测及边缘计算设备中的应用不断增加，相机模组与主控板之间的高速数据连接稳定性越来越受到工程师和采购人员关注。尤其是在空间紧凑的相机设备内部，线束不仅需要完成多路高速信号传输，还需要兼顾线径、阻抗、长度、连接器尺寸以及整体布线空间。此次介绍的 I-PEX 83009-100B-01-D 是一款CABLINE®-SS 10P极细同轴线束，采用10根Micro-Coaxial Cable，线材规格为AWG #40、50Ω，整体长度约为300mm，两端采用CABLINE-SS系列连接结构，线材端连接器型号为20373-R10T-06，线位定义为1-1，即各Pin按照1对1方式对应连接。对于Jetson相机模组而言，合理的极细同轴线束设计能够在有限空间内实现多通道高速信号连接，同时减少传统较粗线缆在模组内部布线时产生的空间占用，因此特别适合对小型化、高速化和连接可靠性有要求的设备。

二、极细同轴线如何提升Jetson相机模组稳定性？

对于Jetson相机模组来说，影响高速图像传输稳定性的因素并不只是摄像头和主控芯片本身，连接线束同样属于高速信号链路的重要组成部分。极细同轴线如何提升Jetson相机模组稳定性？核心在于其能够将高速信号传输与屏蔽、阻抗控制以及紧凑布线结合起来。I-PEX 83009-100B-01-D采用50Ω Micro-Coaxial Cable，通过受控阻抗的同轴结构为高速信号提供稳定的传输通道；同时，AWG #40线材具有较小的外形尺寸，可以更加灵活地适应相机模组内部空间。配套的CABLINE-SS连接器采用0.4mm Pitch及窄型结构，并具有W-Point双触点设计，能够满足高密度、小型化连接需求。对于工程师而言，在Jetson相机应用中选择极细同轴线束时，应重点关注阻抗匹配、线束长度、端接一致性、连接器配合以及线缆弯折和固定方式；对于采购人员而言，则不能仅以“10Pin、300mm”等基础参数判断替代产品，而需要确认供应商能否稳定实现原型号的线材、连接器、线序、尺寸及制造工艺要求。

三、I-PEX 83009-100B-01-D产品及替代制造方案

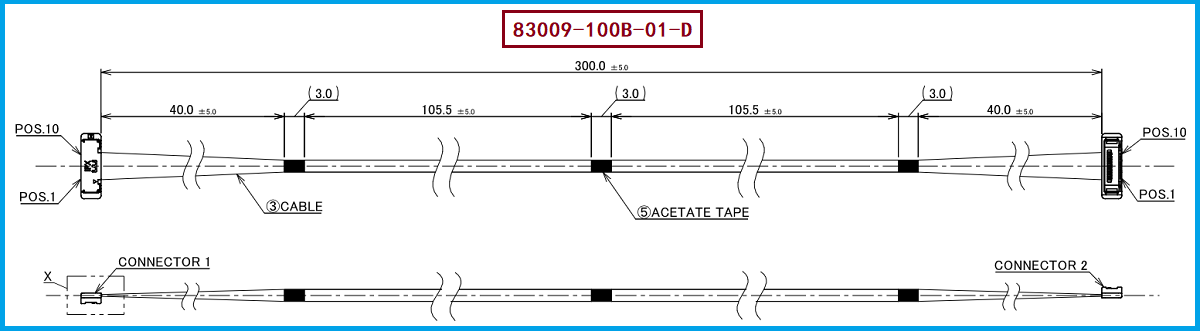

从原工程图来看，I-PEX 83009-100B-01-D的主要特征包括：10Pin极细同轴结构、AWG #40 Micro-Coaxial Cable、50Ω阻抗、约300mm整体长度以及1-1线位定义；其线材端连接器型号为20373-R10T-06，线束连接器及线缆端部采用相应的固定和装配结构，中间还设置固定胶带，以保证多根极细同轴线缆的排列和线束形态。对于需要进行国产化、供应链优化或第二供应商开发的客户，建议以原型号工程图为基础，对连接器型号、Pin数量、线材规格、特性阻抗、总长度、线位定义、端部结构及线束成型尺寸进行逐项确认。我们公司可提供：I-PEX 83009-100B-01-D兼容替代线束方案，可根据客户实际使用要求生产制造相应的极细同轴线束产品，并围绕连接器、线材、长度、线序及整体结构进行兼容匹配，为Jetson相机模组、AI视觉设备、工业相机及高速图像采集设备提供极细同轴线束替代选择。

四、选型和兼容与替代方案参考及建议

在实际选型及替代开发过程中，建议工程师首先确认设备端所使用的连接器与20373-R10T-06的匹配关系，再确认10路信号的1-1线位定义是否与原设计一致；其次，应确认极细同轴线材采用AWG #40、50Ω规格，并根据实际设备内部空间确定约300mm的线束长度及具体走线路径。对于Jetson相机应用，还应结合实际数据速率和系统结构进行高速信号完整性验证，不能仅凭连接器外形相同就判断两款线束可以直接替换。采购人员在供应商评估时，则建议重点考察连接器装配精度、线缆一致性、端接质量、尺寸控制能力以及批量生产稳定性，并要求供应商提供样品进行实装、导通、绝缘及高速信号测试。对于已经使用I-PEX 83009-100B-01-D的客户，如果希望降低采购成本、增加供应渠道或实现国产替代，可将**“连接器匹配+AWG #40/50Ω线材+300mm长度+1-1线序+整体尺寸及装配结构”**作为主要兼容判断依据。

五、总结

综合来看，I-PEX 83009-100B-01-D是一款面向高密度电子设备内部连接的10Pin极细同轴线束，其核心特点包括AWG #40、50Ω Micro-Coaxial Cable、CABLINE-SS连接结构、20373-R10T-06连接器以及1-1线位定义。在Jetson相机模组应用中，极细同轴线束不仅承担相机与主控之间的数据连接任务，还需要在有限空间内兼顾高速信号传输、阻抗控制、屏蔽效果、机械布线和连接可靠性。因此，一款真正适合替代原厂产品的线束，不能只做到外观和尺寸相似，更需要从线材、连接器、线序、端接工艺及整体制造一致性等方面进行综合匹配。我们公司可提供I-PEX 83009-100B-01-D兼容替代极细同轴线束制造方案，面向Jetson相机模组、AI视觉、工业视觉、机器人及高速图像采集设备，为工程师提供兼容选型与技术支持，为采购人员提供更加灵活的极细同轴线束供应选择。
