一、30Pin高密度连接需求下，81463-100B-02-D有哪些关键规格？

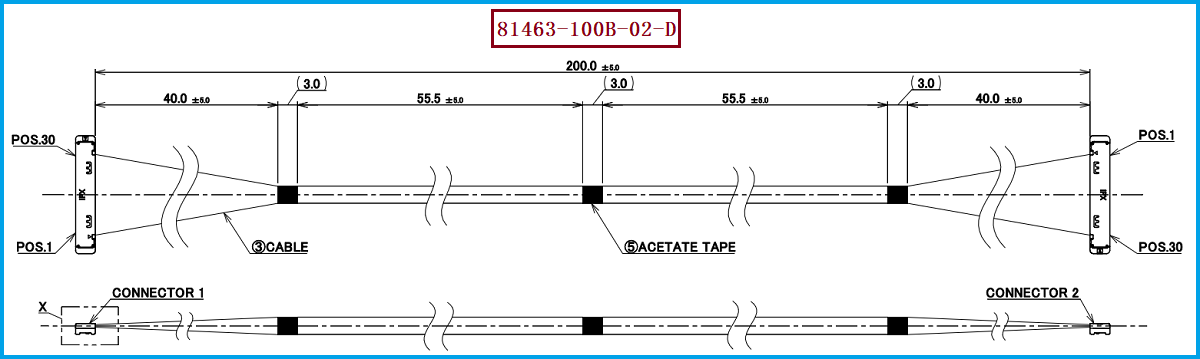

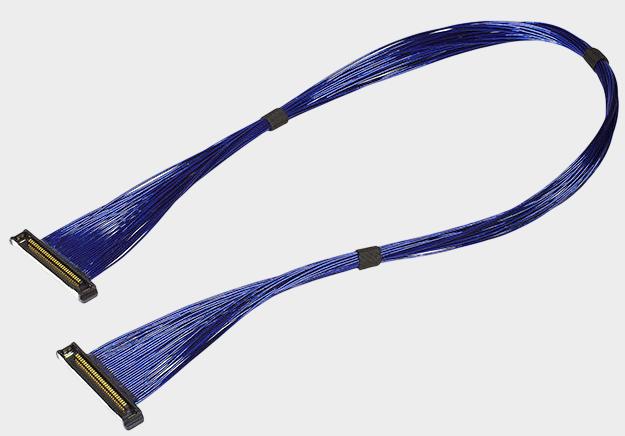

对于笔记本电脑、高速显示模组、工业视觉、AI视觉设备等内部空间高度受限的电子产品而言，极细同轴线束不仅承担信号连接作用，同时还需要兼顾高密度布线、阻抗控制、机械空间和装配可靠性。I-PEX CABLINE®-SS 30Pin线束 81463-100B-02-D 正是一款具有代表性的30Pin极细同轴线束产品。根据工程图资料，该产品采用 Micro-Coaxial Cable AWG #40、50Ω、蓝色线材，标准线束长度为 200mm，采用 1-N 线序结构，两端配套CABLINE-SS连接器组件；其中线材端连接器型号为 20373-R30T-06，并配合相应的金属盖及板端连接结构。工程图同时对UV胶Bonding、黑色Acetate Tape以及耐压、绝缘电阻等装配和电气要求进行了规定。对于工程师来说，选择这类线束不能只关注“30Pin”和“200mm”，还需要同步确认40AWG线材、50Ω阻抗、1-N线序以及连接器机械匹配关系；对于采购人员而言，则意味着在寻找兼容替代供应商时，应将料号、Pin数、线径、阻抗、长度、线序和连接器型号作为基本核对条件，而不能仅依据外观进行替代判断。

二、极细同轴线的介电材料通常用什么？为什么会影响高速信号？

极细同轴线内部的介电材料位于中心导体与屏蔽层之间，其作用并不仅仅是绝缘，还会直接影响电缆的特性阻抗、传输损耗、信号传播速度以及高速信号完整性。在高性能同轴电缆领域，常见介电材料包括 **PTFE（聚四氟乙烯）和FEP（氟化乙烯丙烯）**等氟聚合物；行业资料显示，PTFE具有较低介电常数和较低介质损耗，FEP则兼具较好的电气性能和挤出加工性能，因此均可用于高性能同轴电缆的介电层。 不过需要特别强调，81463-100B-02-D这份I-PEX工程图只明确了Micro-Coaxial Cable、AWG #40和50Ω等要求，并没有公开该具体线材的介电材料牌号，因此不能简单认定其原厂介电层一定是PTFE或FEP。 对替代线束而言，更合理的工程方法是从最终性能反推材料和结构：先保证50Ω阻抗及目标高速信号性能，再根据线径、柔韧性、耐温性、加工工艺和长期可靠性选择合适介电材料。也就是说，采购人员寻找替代品时不应只问“是不是同一种塑料”，工程师则应重点验证“使用该材料和结构后，阻抗、损耗及高速信号性能能否达到目标要求”。

三、选型和兼容与替代方案参考及建议

针对 81463-100B-02-D 的兼容替代，建议首先锁定其核心组合：CABLINE-SS、30Pin、Micro-Coaxial Cable、AWG #40、50Ω、200mm、1-N，以及线材端连接器20373-R30T-06。其中，20373-R30T-06属于CABLINE-SS 30Pin Plug Housing；上传的连接器资料显示，该系列采用 0.4mm Contact Pitch、Vertical Right Angle结构、水平出线形式，CABLINE-SS系列还采用W-Point接触结构。对于替代设计，机械兼容方面需要重点确认连接器Pin数、Pitch、结合高度、出线方向以及与板端Receptacle的配合；线束方面则需要确认40AWG线材外径、50Ω阻抗、线序定义和200mm长度；电气验证方面，则应根据实际应用进一步进行导通、绝缘、耐压、阻抗以及高速信号完整性测试。尤其是 1-N线序不能忽略，因为即使连接器外形、Pin数和线长全部相同，只要两端Pin Mapping不同，就可能无法直接替代。我们公司可提供：81463-100B-02-D兼容替代线束方案，可根据客户设备结构及实际电气要求，对30Pin、200mm、40AWG极细同轴线束进行兼容替代设计与制造，为工程师提供样品验证，并为采购人员提供国产替代供应选择。需要说明的是，“兼容替代”应以最终样品的机械、电气及信号完整性验证结果为依据，而不是仅以料号对应关系判断。

四、面向工程师与采购的替代价值：从“能装上”走向“稳定替代”

对于工程师而言，一款真正可靠的极细同轴线束替代品，核心并不是简单复制原产品外观，而是要在连接器兼容、线材结构、阻抗控制、线序、尺寸公差、端部固定和高速信号性能之间实现整体匹配；对于采购人员而言，则更关注供应稳定性、样品验证效率、批量一致性和成本控制。因此，81463-100B-02-D可以作为一个明确的替代开发基准：30Pin、200mm长度、40AWG Micro-Coaxial Cable、50Ω、1-N结构，以及配套 20373-R30T-06 连接器，是评估替代方案时需要重点对应的技术信息。我们公司专注于极细同轴线束的生产制造，可围绕此类高密度、小型化、高速信号连接需求提供兼容替代产品开发与制造服务，帮助客户降低单一品牌供应依赖，并提高极细同轴线束的采购灵活性。总结来说，81463-100B-02-D的替代重点不是“复制一个型号”，而是实现从连接器、线材、线序、尺寸到电气性能的整体兼容；对于有国产替代、第二供应商导入或成本优化需求的客户，这类系统化替代方案更具有实际工程和采购价值。
