一、40Pin极细同轴线束，满足高密度高速信号连接需求

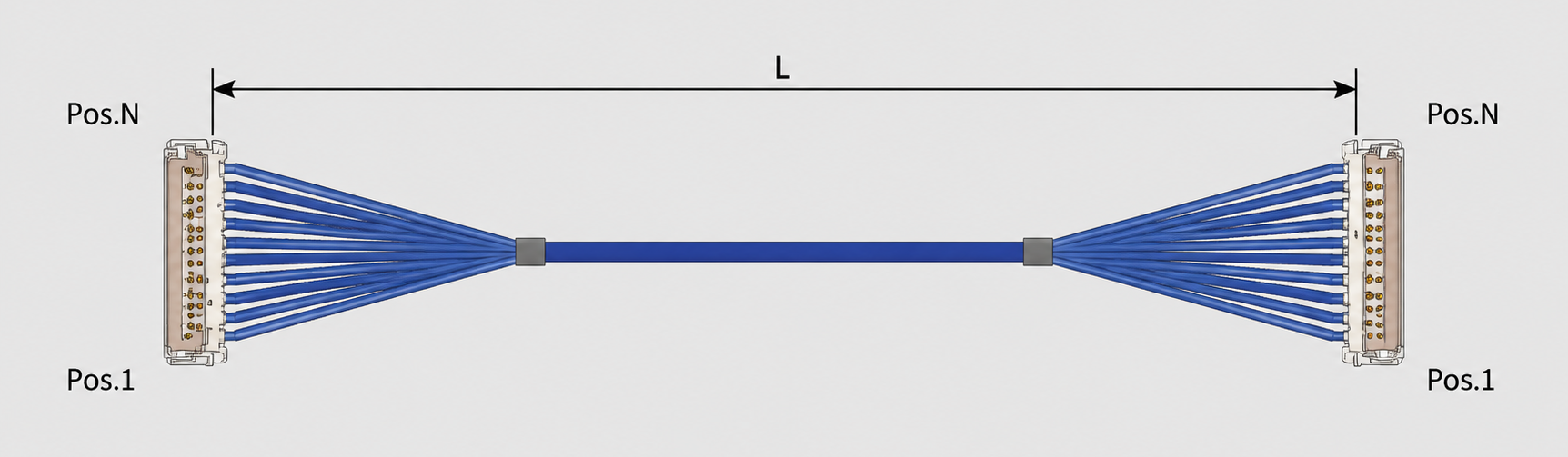

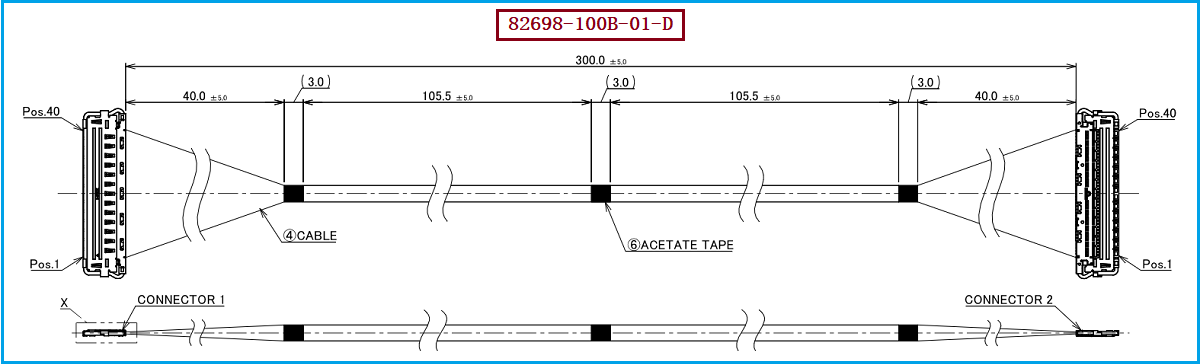

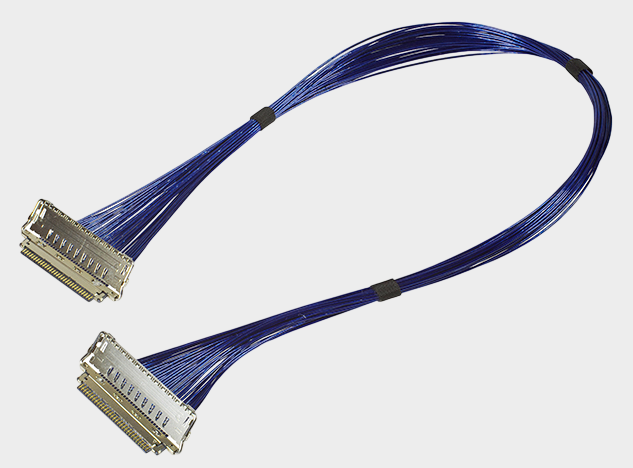

随着笔记本电脑、显示设备、工业相机及精密电子设备不断向轻薄化、小型化和高速化发展，传统线缆在空间占用、信号传输以及EMI控制方面逐渐面临更高要求。I-PEX CABLINE®-VS II系列采用0.5mm Pitch结构，面向高密度、高速信号连接应用。本次对应的产品型号为I-PEX 82698-100B-01-D，属于40Pin Micro-Coaxial Cable Harness，图纸标示线材为AWG #40、50Ω、Blue Micro-Coaxial Cable，线束总长度为300±5mm，并采用1-1 Pin Assignment结构。对于工程师而言，这类产品不仅需要关注Pin数量和线束长度，还需要综合考虑线材规格、特性阻抗、连接器匹配、Pin定义及整体线束结构；对于采购人员而言，这些参数也是进行供应商选型、样品确认和国产替代评估时的重要技术依据。

二、为什么极细同轴线比普通线贵？制造精度决定产品成本

很多采购人员在采购极细同轴线束时都会关注一个问题：为什么极细同轴线比普通线贵？其原因并不仅仅是线材直径更小，而是极细同轴线需要在非常有限的尺寸内实现导体、绝缘层、屏蔽结构等多层结构的精密制造，同时还需要控制阻抗、尺寸公差以及高速信号传输的一致性。以本型号使用的40AWG、50Ω Micro-Coaxial Cable为例，单根线材已经属于精细化加工产品，而40根极细同轴线进一步组成线束后，还涉及线材排列、定长、剥线、端部处理、连接器装配、胶带固定以及成型等多个工艺环节。因此，极细同轴线束的成本通常同时受到极细线材制造成本、精密加工成本、高密度连接器成本、装配工艺成本以及品质检测成本影响。对于工程师和采购人员来说，在评估产品价格时，与其单纯比较线材单价，更应该关注供应商是否能够长期稳定地控制尺寸、阻抗、Pin位及装配一致性，这也是极细同轴线束能够稳定应用于精密电子设备的重要基础。

三、20847-040T-01连接器与40AWG线材：替代选型需要关注整体匹配

本型号极细同轴线束的线材端使用连接器型号为20847-040T-01，该型号对应CABLINE®-VS II系列40Pin Plug Housing；根据配套连接器产品资料，该连接器型号属于40Pin规格，并可应用于相应的Micro-Coaxial Cable线束方案。 对工程师而言，进行替代设计时不能仅仅做到“连接器型号相同”或者“Pin数量相同”，还应重点确认连接器与线材的匹配关系、40AWG线材适配能力、50Ω阻抗、40Pin导通关系、线束长度以及端部加工方式。本型号采用1-1 Pin Assignment，即Connector 1与Connector 2对应Pin位按照1-1方式进行连接；同时，图纸中还规定了线束长度及固定结构。因此，如果用于设备维修、第二供应商导入或者国产化替代，建议工程端将原产品图纸作为基础规格，从电气性能、机械尺寸和线束加工三个方面进行逐项确认，而不是单纯寻找外形相似的普通线束。

四、选型和兼容与替代方案参考及建议

针对I-PEX 82698-100B-01-D的兼容与替代选型，建议工程师及采购人员优先按照“40Pin＋40AWG＋50Ω＋300±5mm＋1-1 Pin Mapping＋对应连接器”这一核心规格进行确认，其中线材端连接器型号为20847-040T-01，连接器对应的线材规格需要重点确认40AWG Micro-Coaxial Cable的适配能力。如果客户需要进行国产替代，可以进一步确认连接器品牌及具体料号、线材外径及结构、线束出线尺寸、固定胶带位置、端部剥线尺寸以及批量生产一致性等要求。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原厂图纸、样品或技术要求进行对应开发与生产，我们公司可提供：I-PEX 82698-100B-01-D兼容替代线束方案，可用于产品研发验证、维修替换、第二供应商导入以及批量采购等应用场景，在满足客户技术规格要求的基础上，为客户提供更加灵活的极细同轴线束供应方案。

五、总结

总体来看，I-PEX 82698-100B-01-D是一款40Pin、300±5mm、40AWG、50Ω的Micro-Coaxial Cable Harness，采用1-1 Pin Assignment结构，线材端配套连接器型号为20847-040T-01。这类极细同轴线束之所以价格高于普通线缆，本质上是因为其同时对线材微型化、阻抗控制、高速信号传输、屏蔽性能、连接器精密装配以及批量一致性提出了更高要求。对于工程师而言，选择替代产品需要重点验证电气性能与机械兼容性；对于采购人员而言，则应综合考察产品规格、质量稳定性、生产能力、交付能力及长期供应能力。针对该型号，我们公司可提供I-PEX 82698-100B-01-D兼容替代线束方案，为客户提供极细同轴线束的研发打样、规格匹配及批量生产支持，帮助客户在保证产品性能和装配兼容性的同时，拓展更加灵活的供应链选择。
