一、设备越来越轻薄，极细同轴线束如何突破空间限制？

在笔记本电脑、平板、显示设备、工业电子及其他高密度电子产品中，PCB之间以及模块之间的连接空间越来越有限，传统线束如果尺寸较大，不仅会占用宝贵的结构空间，也可能增加布线和装配难度。因此，极细同轴线束如何突破空间限制？核心并不只是“把线做细”，而是通过更小型化的连接器、更高的Pin密度、更细的同轴线材以及合理的布线方式，在有限空间内实现多通道信号连接。I-PEX 82694-100B-01-D属于CABLINE-VS II系列30Pin极细同轴线束，官方资料显示其为30Pin、40AWG、200mm、1-1结构；配套线材端连接器型号为20847-030T-01，连接器采用30PIN、0.5MM Pitch设计。对于需要在设备内部实现高密度连接的工程师来说，这种小型化结构能够为结构设计和布线提供更多空间。

二、30PIN与0.5MM间距，让有限空间实现更高连接密度

从工程设计角度来看，连接器的Pin数量和Pitch直接影响单位空间内可以实现的信号连接数量。CABLINE-VS II采用0.5mm Contact Pitch、水平插拔结构，30Pin产品的连接密度较高，同时系列产品支持20Pin、30Pin和40Pin配置；其连接器Mated Height约为0.95±0.25mm，Depth为6.7mm，官方资料还显示该系列支持AWG36、38、40、42、44等Micro-Coaxial Cable规格。对于设备内部高度有限、线路密集的应用场景，较小的连接器结构配合极细同轴线材，可以减少线束在设备内部所占用的空间。与此同时，CABLINE-VS II采用ZenShield®全屏蔽设计和多点接地结构，并具有机械式锁扣，有利于在高密度结构中兼顾EMC屏蔽与连接可靠性。需要注意的是，I-PEX列出的PCIe Gen5、USB4、DisplayPort等传输能力属于系列产品的参考应用信息，实际项目仍应根据具体线材、长度、Pin Assignment及系统设计进行信号完整性验证。

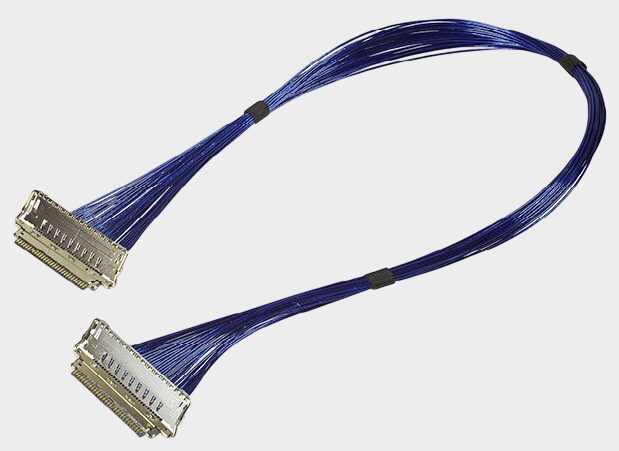

三、I-PEX 82694-100B-01-D的规格特点与工程应用价值

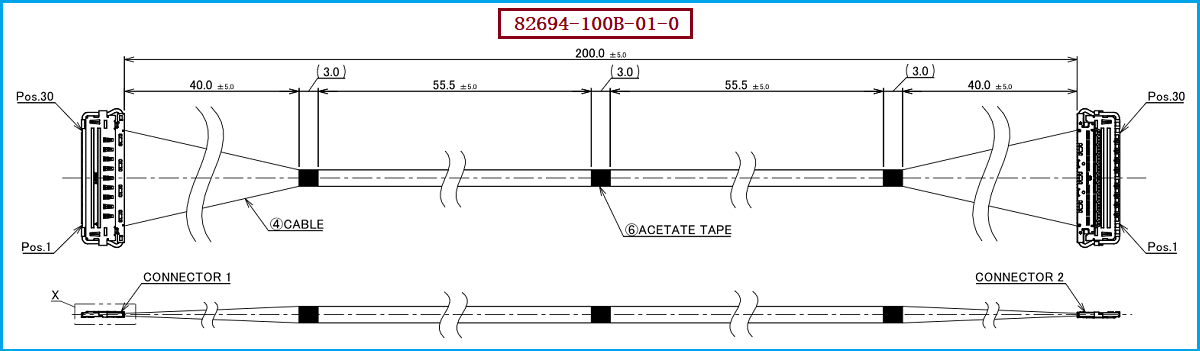

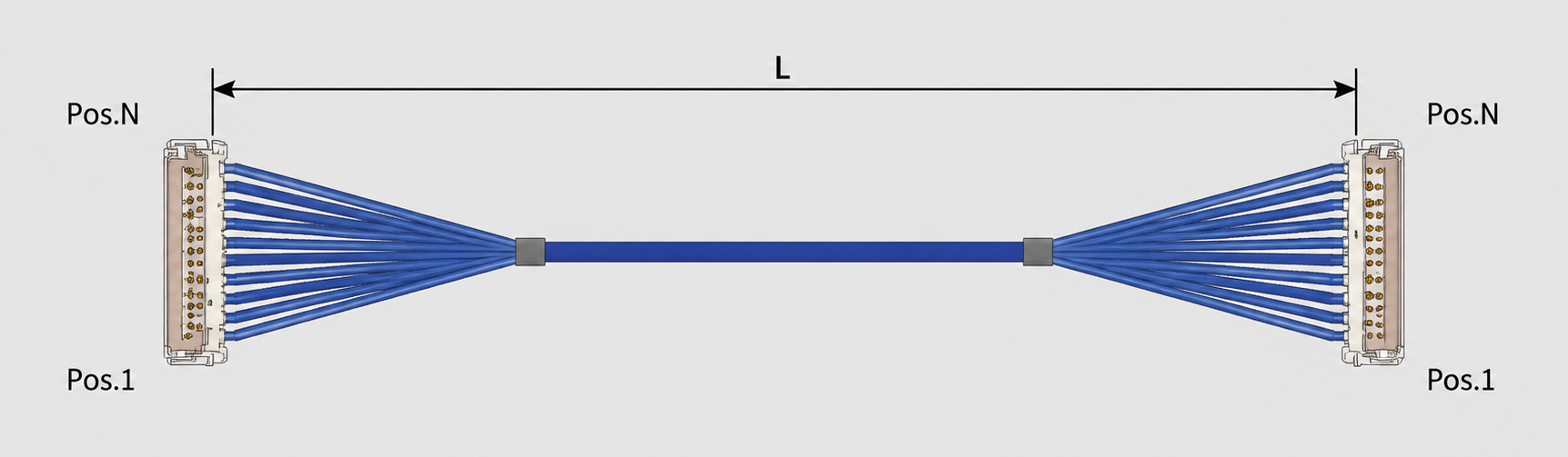

对于工程师进行线束选型而言，型号对应的具体规格非常重要。I-PEX 82694-100B-01-D在I-PEX官方CABLINE-VS II线束列表中对应30Pin Micro-Coaxial、40AWG、L=200mm、1-1结构；同系列还存在82693-100B-01-D和82695-100B-01-D，分别对应100mm和300mm长度，因此实际设计中不能仅按照“30Pin极细同轴线束”进行判断，而应同时确认长度和线位定义。另一方面，同为30Pin、40AWG、200mm的81457-100B-02-D属于1-N结构，与82694的1-1结构存在区别，因此工程师和采购人员在替代选型时尤其需要核对Pin Assignment，避免因线序不同造成装配或信号连接错误。

四、选型和兼容与替代方案参考及建议

对于需要寻找第二供应来源或者国产兼容替代方案的企业，建议从连接器型号、Pin数量、Pitch、线材规格、线束长度、Pin Assignment以及实际安装尺寸等多个维度进行确认，而不能只按照产品外观或Pin数进行替换。本型号配套使用的线材端连接器为20847-030T-01，官方推荐资料将其列为CABLINE-VS II 30Pin Plug Housing，系列连接器采用0.5mm Pitch；因此在开发兼容替代产品时，需要重点确认连接器匹配性以及30Pin线位关系。我们公司可提供：I-PEX 82694-100B-01-D兼容替代线束方案，可根据客户提供的产品图纸、样品及实际应用要求，针对30Pin、40AWG、200mm、1-1规格进行极细同轴线束的兼容开发、样品制作及批量生产，为工程项目提供替代供应及国产化选型参考。最终兼容性仍建议通过实际样品装配、导通、绝缘、尺寸以及高速信号等项目进行验证。

五、总结

对于工程师来说，极细同轴线束带来的不仅是尺寸缩小，更重要的是能够在有限空间中实现多通道、高密度的信号连接，同时兼顾屏蔽、机械固定和布线灵活性；对于采购人员来说，则需要进一步关注供应商的极细同轴线束加工能力、连接器端接能力、产品一致性以及批量交付能力。CABLINE-VS II官方资料显示，该系列具备0.5mm Pitch、水平插拔、ZenShield®全屏蔽、机械式锁扣以及-40℃～105℃的连接器系列工作温度范围，并支持多种Micro-Coaxial Cable规格。 因此，在实际项目中，选择82694-100B-01-D这类30Pin、40AWG、200mm极细同轴线束时，应结合设备内部空间、信号传输要求、线束走向及装配工艺进行综合评估。总结来说，极细同轴线束通过“更细线材+高密度连接器+小型化结构+合理布线”的组合方式，为电子设备内部空间优化提供了有效连接方案；我们公司专注于极细同轴线束生产制造，可为客户提供I-PEX 82694-100B-01-D的兼容替代线束开发与生产服务。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
