一、20Pin + 40AWG + 100mm：面向高速、小型化设备的极细同轴线束方案

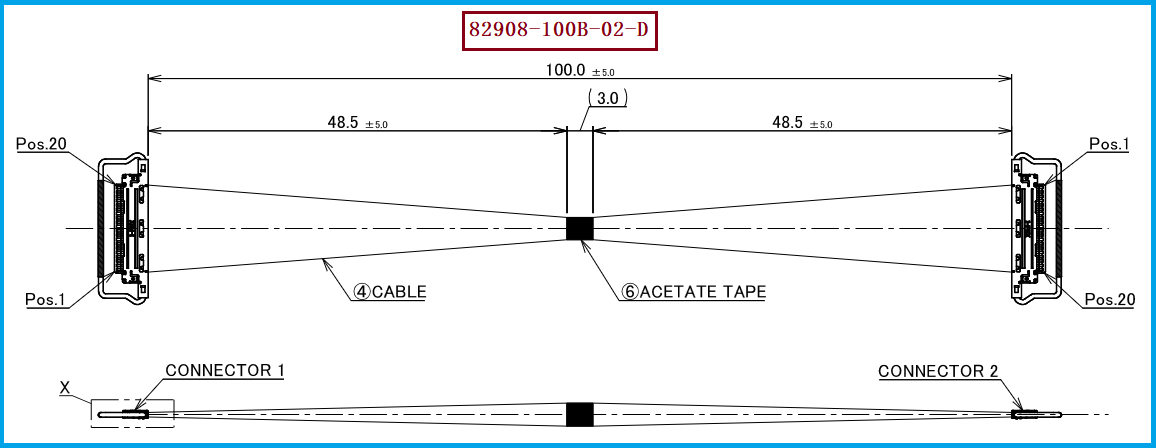

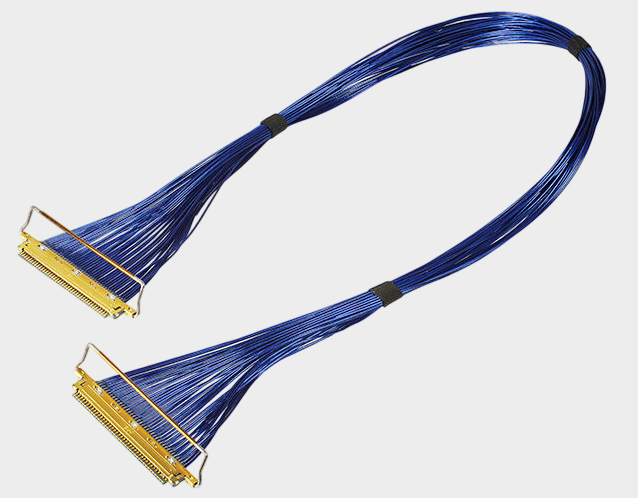

在笔记本电脑、显示模组、工业视觉、AI视觉设备及其他高密度电子设备内部，传统线缆越来越难同时满足“空间小、信号速率高、抗干扰能力强”的设计要求。针对这类应用，I-PEX CABLINE®-VS系列采用0.5mm间距、水平对插及机械锁扣结构，并面向高速数据传输应用设计；官方资料给出的参考传输能力可达到32Gbps/lane。 本次重点介绍的 I-PEX 82908-100B-02-D，对应CABLINE-VS 20Pin Micro-Coaxial极细同轴线束，标准线长为100mm，线材规格为40AWG，结构为1-N。 与该线束配套的线材端连接器相关型号为 20454-220T，属于CABLINE-VS 20Pin Plug Housing。对于工程师而言，这意味着在进行PCB空间规划、线束长度设计、高速信号链路匹配及连接器兼容设计时，可以围绕20Pin、40AWG、100mm以及CABLINE-VS接口体系进行针对性开发；对于采购人员而言，明确完整料号 82908-100B-02-D、连接器型号 20454-220T及40AWG这三个关键采购识别信息，也有利于减少选型时出现Pin数、线径、长度或连接器版本不一致的问题。

二、极细同轴线和普通线的性能差距有多大？关键不只是“线径更细”

很多工程师或采购人员第一次接触极细同轴线束时，会产生一个疑问：极细同轴线已经做到40AWG这么细，它与普通线相比，性能究竟好在哪里？ 两者最大的区别并不是简单的“粗细不同”，而是电气结构不同。普通离散线通常由单根导体和绝缘层组成，而极细同轴线在中心导体外增加了介质层和屏蔽结构，使其能够更好地控制特性阻抗，并降低外部电磁干扰以及相邻信号之间的串扰。在高速数字信号不断提高传输速率的情况下，信号完整性会受到阻抗不连续、反射、插入损耗、回波损耗、串扰及EMI等因素影响；因此，极细同轴线更适合高速、高密度、对信号完整性要求较高的内部连接场景。I-PEX CABLINE-VS官方资料本身也将其定位为高速数据传输用极细同轴线连接器，并提供32Gbps/lane的参考传输性能；其高速测试资料采用40AWG、45Ω、100mm Micro-Coaxial Cable进行测试。 但需要注意的是，不能简单理解为“极细同轴线一定比所有普通线快多少倍”，实际性能还取决于线材阻抗、结构尺寸、长度、连接器、PCB走线以及整个高速链路的匹配。因此，对于工程师来说，真正需要比较的是整条信号链的Signal Integrity，而不是单纯比较线径；对于采购来说，也不能只看“40AWG”这一参数，而应同时确认阻抗、长度、Pin数、连接器及端接结构。

三、选型和兼容与替代方案参考及建议：不要只看“20Pin”，还要核对结构和关键参数

在进行 I-PEX 82908-100B-02-D 的兼容或替代选型时，建议工程师和采购人员至少同时核对连接器系列、Pin数、线材类型、AWG、线长、端接结构及机械尺寸。本型号对应的是CABLINE-VS 20Pin Micro-Coaxial Harness，官方样品型号明确为40AWG、L=100mm、1-N；同系列还存在20Pin、200mm和300mm等不同长度型号，以及20Pin 1-1结构产品，因此不能仅凭“CABLINE-VS 20Pin”判断为同一产品。 与本型号配套的线材端连接器相关型号为20454-220T，选型时应特别注意Plug Housing及完整Plug Cable Assembly之间的区别；官方推荐料号中，20Pin Plug Cable Assembly为20453-220T-03，20Pin Plug Housing为20454-220T。 如果项目属于国产替代、供应链优化、第二供应商导入或原厂料号停产后的替代开发，建议以原始2D工程图为基准，对连接器配合尺寸、20Pin排列、40AWG极细同轴线结构、100mm线长、出线及端部处理方式进行逐项确认，并进一步通过导通、耐压、阻抗及高速信号完整性等项目进行样品验证。我们公司可提供：I-PEX 82908-100B-02-D兼容替代线束方案，可围绕客户实际设备的安装空间、线长、端接方式及高速信号传输需求进行极细同轴线束替代开发，为工程师提供样品验证及量产导入支持，为采购人员提供国产替代、第二供应商及成本优化方案参考。

四、面向工程应用的替代制造能力：从单一料号替代走向高速线束整体解决方案

对于高速电子设备而言，一条极细同轴线束真正的价值并不只是完成“连接”，而是要在有限的结构空间内，同时实现稳定的机械连接、合理的线缆布局以及可靠的高速信号传输。因此，在替代I-PEX 82908-100B-02-D时，建议将20Pin、40AWG、100mm、1-N、CABLINE-VS连接体系及20454-220T相关配套结构作为核心识别条件，并结合客户实际应用对线束长度、走线方式、端部处理及电气性能进行确认。I-PEX官方资料显示，CABLINE-VS采用0.5mm Pitch、水平对插、1.0±0.1mm对插高度，并支持20/30/40/50Pin规格，适用于高速数据传输应用。 对需要进行国产化替代、供应商切换、原厂线束替换或批量采购的客户而言，与其仅寻找一个“外形相似”的线束，不如从机械兼容、电气性能、高速信号完整性和量产一致性四个维度建立完整替代验证体系。我们公司专注于极细同轴线束生产制造，可针对 I-PEX 82908-100B-02-D 开展兼容替代线束方案开发，围绕40AWG极细同轴线材及对应连接器体系进行生产制造，帮助客户降低单一供应商依赖，并为项目验证、样品试制和批量导入提供线束产品支持。

五，总结

I-PEX 82908-100B-02-D 是一款CABLINE-VS系列20Pin、40AWG、100mm、1-N结构的Micro-Coaxial极细同轴线束，配套线材端连接器相关型号为20454-220T。对于高速、小型化电子设备而言，极细同轴线束相比普通离散线更重要的优势在于高速信号传输环境下的阻抗控制、屏蔽及信号完整性设计。对于需要国产替代、第二供应商、成本优化或原厂线束替换的客户，选型时应同时核对料号、Pin数、AWG、长度、连接器和结构尺寸，而不能仅凭外观判断兼容性。我们公司可提供I-PEX 82908-100B-02-D兼容替代线束方案，专注于极细同轴线束的生产制造，可为工程师和采购人员提供从样品验证到批量生产的替代产品支持。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
