一、60Pin高密度设计，满足高速设备内部连接需求

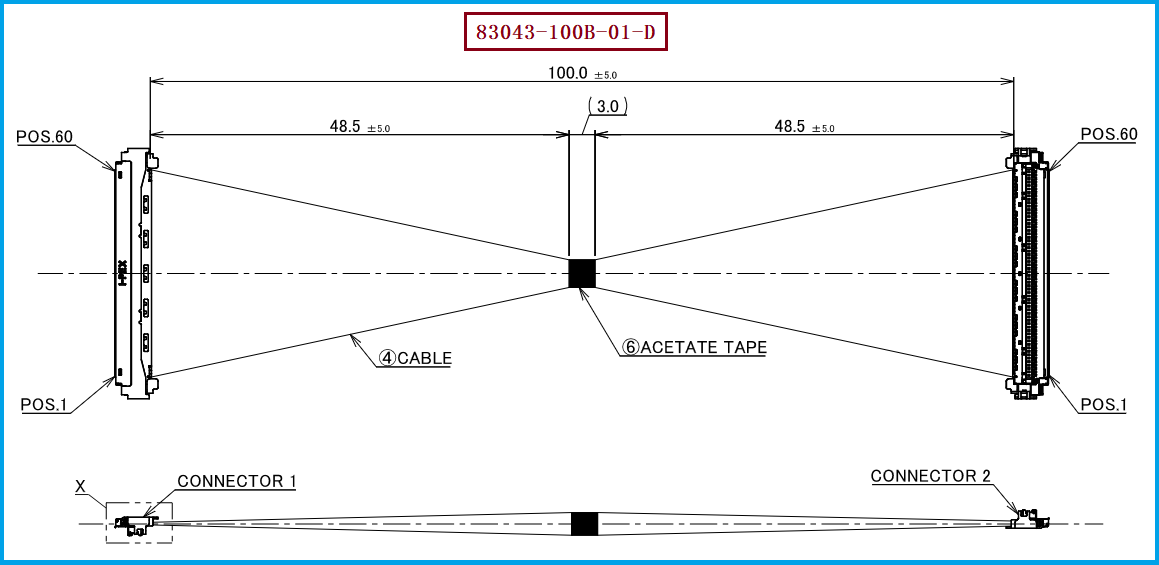

在AI设备、高速计算设备、工业视觉设备及高性能显示产品不断向小型化、高速化发展的背景下，设备内部连接对极细同轴线束的空间占用、信号传输及连接可靠性提出了更高要求。I-PEX CABLINE®-UM系列采用0.4mm Contact Pitch超细间距设计，并采用Vertical（Right Angle）垂直直角出线结构，配合高度为2.2±0.15mm，适合高密度、低空间的电子设备内部连接。本次对应的极细同轴线束型号为I-PEX 83043-100B-01-D，属于CABLINE-UM 60Pin Micro-Coaxial Cable Harness，采用40AWG极细同轴线、100mm线束长度以及1-1线位定义，两端采用对应的连接器结构，可用于对高速信号传输和内部空间布局均有较高要求的应用场景。

二、83043-100B-01-D与配套连接器的关键参数

从工程选型角度来看，判断一款极细同轴线束能否直接替代，不能只看Pin数量，还需要同时确认连接器型号、线缆规格、长度、线位定义及结构尺寸。本型号线材端使用的连接器型号为20878-060T-01，对应CABLINE-UM 60Pin Plug Housing；同时，该系列连接器采用0.4mm触点间距，60Pin规格对应的连接器宽度计算值约为29mm，具有较高的信号通道密度。I-PEX CABLINE-UM产品资料显示，该系列支持Micro-Coaxial Cable、Twinaxial Cable及Discrete Wire等不同线缆形式，其中Micro-Coaxial Cable覆盖AWG36、AWG38、AWG40、AWG42及AWG44等规格。本型号采用的是AWG40 Micro-Coaxial Cable，因此工程师在进行替代设计时，应重点确认线径、连接器端接方式以及高速信号传输要求，采购人员则应以完整料号进行询价和供应商确认，避免出现“同系列、同Pin数但实际结构或线位不一致”的情况。

三、I-PEX连接器对应极细同轴线束选型方法

在实际项目中，建议工程师按照“连接器系列→Pin数量→连接器具体料号→线缆规格→线束长度→线位定义→结构尺寸→电气及高速性能”的逻辑进行选型。以I-PEX 83043-100B-01-D为例，首先确认连接器属于CABLINE-UM系列，其次确认60Pin规格，再确认配套线材端连接器为20878-060T-01，之后核对40AWG Micro-Coaxial Cable、100mm长度以及1-1线位定义，最后再根据实际设备内部安装空间确认连接器高度、出线方向及相关尺寸。如果项目需要更换不同长度，也不能只根据长度进行判断，因为I-PEX CABLINE-UM 60Pin 1-1系列还存在83044-100B-01-D（200mm）和83045-100B-01-D（300mm）等型号，而60Pin 1-N系列则对应其他料号。因此，在兼容选型过程中，Pin数量、连接器型号、线缆规格、长度和线位定义必须同时匹配，才能有效降低工程验证及采购替代风险。

四、选型和兼容与替代方案参考及建议

对于需要进行国产化替代、供应链优化、备品备件采购或第二供应商开发的项目，建议以原厂完整料号作为基础建立兼容参数表，再逐项确认连接器、线材、线位及尺寸等信息。对于本型号，应重点围绕I-PEX 83043-100B-01-D、CABLINE-UM 60Pin、40AWG Micro-Coaxial Cable、100mm、1-1线位定义以及20878-060T-01连接器进行对应确认。尤其对于高速信号应用，不能仅以外观相似或Pin数量相同作为兼容依据，还应结合实际设备进行信号完整性、阻抗、插损、串扰及连接可靠性等方面的验证。我们公司可提供：I-PEX 83043-100B-01-D兼容替代线束方案，可根据客户实际应用需求，对该型号极细同轴线束进行对应的产品制造，为工程验证、样品测试、批量采购以及国产替代项目提供极细同轴线束解决方案。

五、总结

综合来看，I-PEX 83043-100B-01-D是一款CABLINE-UM 60Pin、40AWG Micro-Coaxial、100mm长度、1-1线位定义的极细同轴线束，其线材端配套使用的连接器型号为20878-060T-01。对于工程师而言，进行产品选型或替代设计时，应重点关注连接器系列、Pin数量、线材规格、线束长度、线位定义及结构尺寸之间的匹配关系；对于采购人员而言，则应围绕完整产品料号和核心技术参数进行供应商筛选和替代验证。依托极细同轴线束生产制造能力，我们公司可提供I-PEX 83043-100B-01-D兼容替代线束方案，帮助客户针对原有应用需求开展样品验证、批量供应及国产替代，在满足设备内部高密度连接需求的同时，为客户提供稳定的极细同轴线束供应选择。

我是【线束线缆组件品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
