一、30PIN + 40AWG + 100mm：面向高速设备内部连接的极细同轴线束

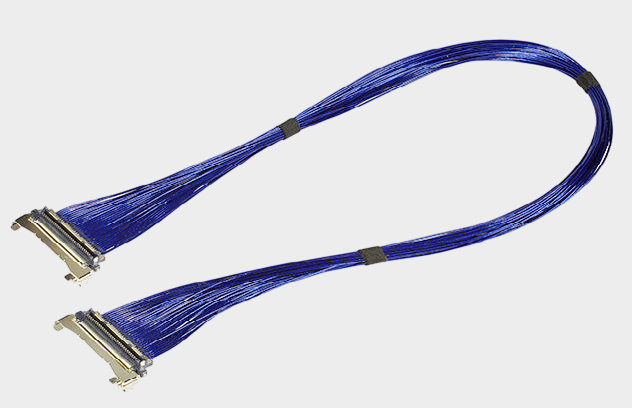

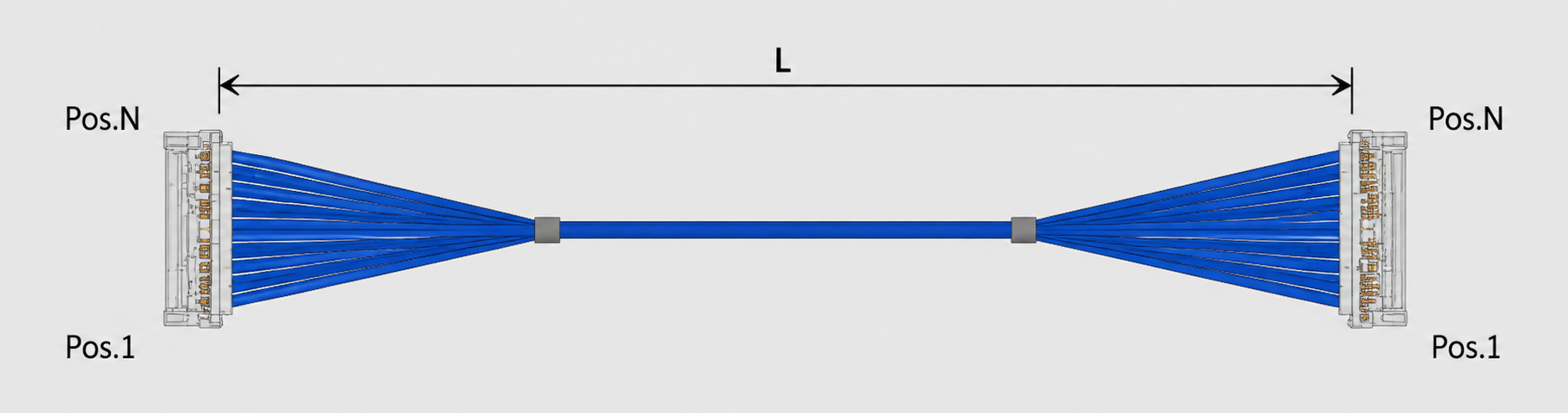

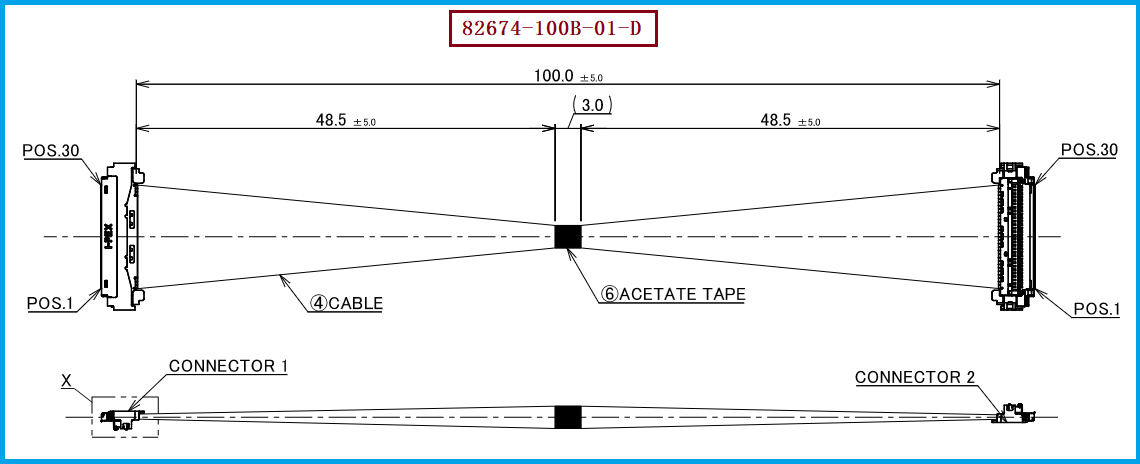

随着笔记本电脑、平板电脑、高性能显示设备、AI终端、工业视觉及高速计算设备不断向轻薄化、高集成度方向发展，设备内部可用于布线的空间越来越有限，而高速数据传输所需要的信号通道却越来越多。在这种设计趋势下，极细同轴线凭借较小的线材尺寸、独立的同轴传输结构以及较高的布线密度，逐渐成为高速内部连接的重要选择。本次介绍的 I-PEX 82674-100B-01-D，属于CABLINE®-UM系列30Pin极细同轴线束，采用 40AWG Micro-Coaxial Cable，标准长度100mm，1-1线位定义；其线材端配套使用的连接器型号为 20878-030T-01，连接器为 30PIN、0.4MM间距。I-PEX官方产品页面同时显示，CABLINE-UM采用0.4mm Contact Pitch、Vertical（Right Angle）结构，配合高度为2.2±0.15mm，并具有ZenShield®全屏蔽、多点接地及机械锁扣等设计。 对工程师而言，这意味着在有限的设备内部空间中，可以利用高密度30Pin连接方式完成多通道信号连接；对于采购人员而言，则可以围绕“30Pin、40AWG、100mm、1-1、20878-030T-01”等关键规格快速锁定目标产品及替代方案。【配图建议：82674-100B-01-D线束实物图＋30PIN连接器局部放大图＋电子设备内部高速线束应用场景】

二、极细同轴线为什么成为高速连接领域的重要选择？

极细同轴线受到高速连接领域关注，并不仅仅是因为“线径更细”，更重要的是其结构能够在高密度布线与高速信号传输之间取得平衡。对于高速电子设备来说，随着信号速率不断提升，工程师需要同时考虑阻抗控制、插入损耗、回波损耗、串扰以及EMC等问题；Micro-Coaxial Cable通过独立的同轴结构传输信号，相比普通非屏蔽线材更适合高速信号通道的设计需求，而CABLINE-UM连接器进一步采用ZenShield®全屏蔽和多点接地结构，为高速连接提供EMC设计基础。I-PEX官方资料将CABLINE-UM的传输速度标注为 40Gbps/lane PAM3（Reference Only），并以40P、AWG#40、45Ω、100mm的Micro-Coaxial Cable测试组合展示高速传输性能，因此这里需要特别说明：40Gbps/lane属于CABLINE-UM产品系列的参考传输能力，并不等同于82674-100B-01-D这款30P线束在任何设备和协议条件下均保证达到40Gbps/lane；实际项目仍应根据具体线材、连接器、阻抗及系统设计进行SI验证。 对结构工程师而言，极细同轴线还有一个重要优势，就是能够配合0.4mm Pitch、Vertical Right Angle结构的微型连接器，在较小空间内实现多通道连接，从而帮助产品实现更紧凑的内部布局。因此，高密度、小型化、信号完整性和EMC设计能力，共同构成了极细同轴线成为高速连接领域重要选择的原因。【配图建议：普通线材与Micro-Coaxial结构对比示意图＋高速信号传输示意图＋0.4mm Pitch连接器放大图】

三、选型和兼容与替代方案参考及建议

在进行 82674-100B-01-D 选型或国产兼容替代时，建议工程师和采购人员不要只核对Pin数量，而应从“线束料号＋线材规格＋长度＋线位定义＋连接器＋机械尺寸＋电气性能”几个维度进行对应。82674-100B-01-D的核心规格为 30Pin、40AWG Micro-Coaxial、100mm、1-1，配套线材端连接器型号为 20878-030T-01，连接器规格为 30PIN、0.4MM Pitch；I-PEX官方型号资料也明确将82674列为“30pin micro-coaxial 40AWG L=100mm 1-1”的CABLINE-UM Sample Harness。 在实际替代过程中，尤其需要注意“1-1”线位定义，因为它直接关系到两端Pin的对应关系；同时还需要确认连接器机械配合、端子位置、线束长度及实际装配走线空间。对于高速应用，还建议在样品阶段进一步进行阻抗、插入损耗、回波损耗、串扰及系统SI等验证，而不能仅依据外形和Pin数判断兼容性。我们公司可提供：I-PEX 82674-100B-01-D兼容替代线束方案，可针对30Pin、40AWG Micro-Coaxial、100mm、1-1等关键规格进行极细同轴线束制造，并可根据客户项目要求配套对应连接器及线束加工方案，为正在进行供应链优化、国产替代、成本控制或第二供应商导入的客户提供产品选择。需要说明的是，最终兼容性应以实际连接器配合、线位对应、机械装配及电气性能验证结果为准。

四、面向工程应用的稳定替代与定制制造选择

从整个高速电子设备的发展趋势来看，极细同轴线束正在从单纯的“内部连接线”逐渐成为影响产品结构设计和高速信号性能的重要部件。I-PEX 82674-100B-01-D以30Pin、40AWG、100mm、1-1的组合，匹配CABLINE-UM 30Pin连接器体系，为高密度内部信号连接提供了明确的产品规格基础；其配套 20878-030T-01连接器采用30PIN、0.4MM间距，CABLINE-UM系列则进一步具备2.2±0.15mm配合高度、全屏蔽、多点接地和机械锁扣等产品特征。 对工程师来说，这类产品适合从结构空间、信号完整性和连接可靠性多个维度进行综合设计；对采购人员来说，则可以从原厂料号对应、交期、成本、供应稳定性和替代验证等方面建立更加灵活的供应链方案。我们公司可提供I-PEX 82674-100B-01-D兼容替代线束方案，专注于极细同轴线束的生产制造，可围绕客户提供的原厂型号、工程图纸及实际应用要求进行规格对应与产品开发。总结而言，82674-100B-01-D的核心价值可以概括为“30PIN高密度连接＋40AWG极细同轴线＋100mm紧凑线长＋1-1线位定义＋CABLINE-UM微型连接器体系”，而极细同轴线所带来的高密度、轻量化和高速连接优势，也使其成为新一代轻薄化、高速化电子设备内部互连的重要技术路线之一。
