一、面向高速设备内部互连需求，重新认识极细同轴线束的价值

随着笔记本电脑、AI设备、工业视觉、智能机器人、高速摄像模组等产品不断向轻薄化、高速化方向发展，传统连接方案已经越来越难以满足工程设计对于空间、信号完整性以及抗干扰性能的综合要求。I-PEX CABLINE®-CA系列作为高速传输型极细同轴线连接器方案，采用0.4mm超细间距设计，支持高速数据传输，并通过机械锁扣、屏蔽结构以及多点接地设计提升连接可靠性，适用于高密度、高速信号应用场景。

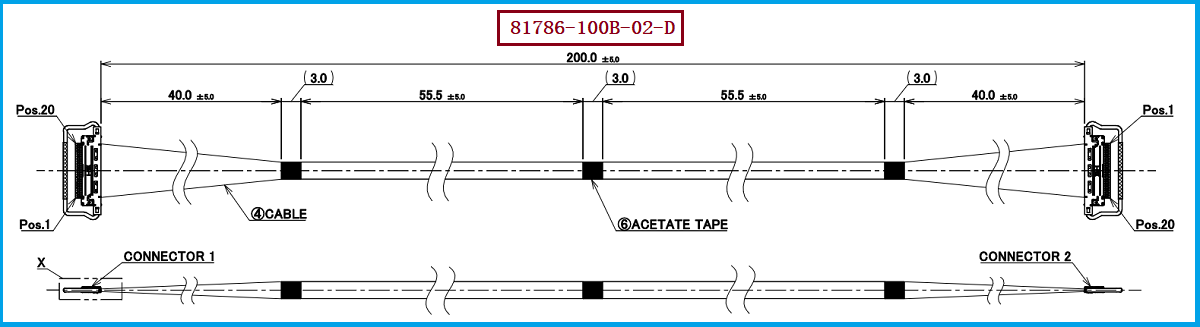

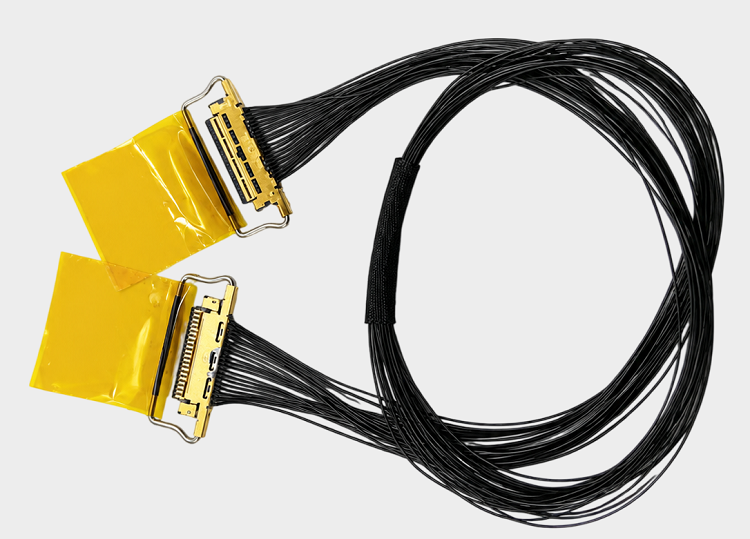

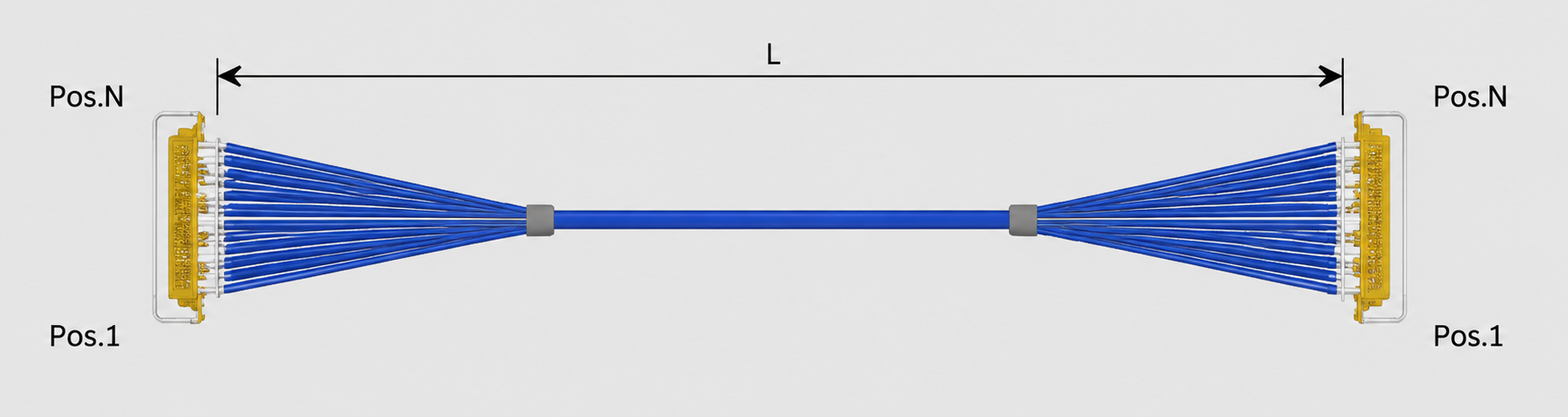

针对该系列应用需求，我司可提供兼容替代的极细同轴线束方案，对应产品料号/型号为：81786-100B-02-D。该型号为20Pin Micro-Coaxial 40AWG极细同轴线束，长度200mm，采用1-N Pin Assignment结构，可作为高速设备内部信号连接的可靠替代方案。 该线束配套使用的线材端连接器型号为：20634-120T-02，属于CABLINE-CA Plug Housing 20Pin连接器型号。

二、普通同轴线 VS 极细同轴线：差别到底多大？

很多工程师和采购人员在进行线束选型时，会关注“同轴线”和“极细同轴线”到底有什么区别。普通同轴线通常应用于电视、通信、射频设备等领域，虽然具备屏蔽能力，但由于线径较大、柔韧性和空间适应能力有限，并不适合现代超薄、高密度电子设备内部布线。而极细同轴线（Micro-Coaxial Cable）是在保持同轴结构优势的基础上，通过极小线径设计，实现高速传输、小空间布线以及优异信号稳定性的综合方案。

极细同轴线内部同样具备中心导体、绝缘层、屏蔽层以及外护套结构，可以有效控制阻抗、降低电磁干扰（EMI）以及减少高速信号传输过程中的串扰问题。CABLINE®-CA系列支持AWG36、AWG38、AWG40、AWG42、AWG44等多种Micro-Coaxial线材规格，其中AWG40是高速应用中的常见规格。 相比普通同轴线，极细同轴线最大的优势在于“小尺寸、高性能、高可靠”，能够满足高速显示、工业相机、AI视觉设备等产品对于空间和信号质量的双重要求。

三、81786-100B-02-D极细同轴线束兼容替代方案及选型建议

对于设备制造商、结构工程师以及采购人员而言，选择极细同轴线束时，需要重点关注连接器匹配、Pin数量、线材规格、长度尺寸以及信号应用环境。81786-100B-02-D方案采用20Pin设计，匹配CABLINE-CA系列20Pin连接器平台，线材规格为Micro-Coaxial 40AWG，长度为200mm，可满足显示模组、高速摄像、工业设备内部连接等应用需求。

选型和兼容与替代方案参考及建议：

在进行替代选型时，建议重点确认原产品的连接器系列、Pin数量、线束长度、线序定义（Pin Assignment）、线径规格以及设备内部安装空间。我司可提供：81786-100B-02-D兼容替代线束方案，能够根据客户原始线束规格、连接器要求以及应用环境进行定制开发，实现与原应用方案的兼容替代。同时，我司具备极细同轴线束生产制造能力，可为客户提供从线材加工、端子压接、连接器组装到成品检测的一体化服务。

四、高可靠制造能力助力高速电子设备升级

随着USB4、DisplayPort、eDP、MIPI等高速接口技术不断发展，设备内部连接对线束产品提出了更高要求。CABLINE®-CA系列支持高速信号传输，并具备0.4mm Pitch、小型化结构、机械锁扣以及屏蔽接地设计，能够满足高速设备对于信号完整性和连接可靠性的需求。

我司专注于极细同轴线束产品研发与制造，可提供包括81786-100B-02-D在内的Micro-Coaxial Harness兼容替代解决方案，帮助客户降低供应链风险，提高产品导入效率。无论是新项目开发、旧型号替换，还是量产阶段供应保障，我司均可根据客户需求提供稳定可靠的极细同轴线束产品。

五，总结

81786-100B-02-D极细同轴线束是一款面向高速、小型化设备应用的Micro-Coaxial连接方案，通过20Pin、40AWG极细同轴线材以及200mm长度设计，实现了高密度连接、高速信号传输和优异抗干扰性能的结合。针对市场中高端设备对于线束国产替代、供应链优化以及定制化生产的需求，我司可提供81786-100B-02-D兼容替代线束方案，为客户提供高可靠、高性能、高一致性的极细同轴线束产品。

我是【线束线缆组件品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
