一、面向高速设备连接需求的 40Pin 极细同轴线束解决方案

在笔记本电脑、显示设备、高速数据传输设备、工业电子及其他高密度电子产品中，内部高速信号连接对线束的尺寸、阻抗、屏蔽性能及装配可靠性提出了越来越高的要求。I-PEX 81458-100B-02-D 是 CABLINE®-VS II 系列的一款 40Pin 极细同轴线束，采用 AWG40 Micro-Coaxial Cable，线束长度为 200MM，适用于高速、高密度设备内部连接。该线束两端采用 CABLINE-VS II 系列连接器组件，其中线材端使用的连接器相关型号为 20847-040T-01。针对客户在产品开发、样品验证、批量采购及供应链优化过程中的需求，我们公司专注于极细同轴线束的生产制造，可根据客户的连接器型号、Pin数量、线材规格、线束长度及电气要求进行定制，并可提供 I-PEX 81458-100B-02-D 兼容替代线束方案，为客户提供更灵活的高速线束供应选择。

二、为什么极细同轴线束能够影响整台设备的性能？

对于高速电子设备而言，极细同轴线束并不仅仅是一组连接导线，而是整个高速信号传输链路的重要组成部分。线束的阻抗一致性、线材结构、屏蔽设计、长度控制、Pin定义以及连接器装配质量，都可能直接影响信号完整性和设备运行稳定性。当高速信号通过线束传输时，如果阻抗匹配不合理、线缆长度控制不一致、屏蔽性能不足或加工工艺存在偏差，就可能带来信号衰减、反射、串扰和电磁干扰等问题，进一步影响显示、数据传输及设备整体可靠性。因此，对于工程师而言，选择极细同轴线束时不能只关注Pin数和外观尺寸，还需要综合评估线材规格、特性阻抗、连接器匹配关系、屏蔽结构及生产工艺。以 81458-100B-02-D 为例，其采用 40根 AWG40、50Ω 极细同轴线组成 40Pin 线束，长度为 200MM，这类高速线束对材料选择和加工精度均具有较高要求。我们公司通过规范化的极细同轴线束加工与装配工艺，可为客户提供面向实际应用需求的兼容制造与定制服务。

三、选型和兼容与替代方案参考及建议

对于采购人员和研发工程师来说，在选择 I-PEX 81458-100B-02-D 或开发兼容替代产品时，建议首先确认几个关键参数，包括连接器接口系列、Pin数量、线材规格、线束长度、Pin-to-Pin连接定义以及设备实际安装空间。本型号的核心参考信息为：40Pin CABLINE-VS II 系列结构、线材端连接器相关型号 20847-040T-01、AWG40 极细同轴线以及 200MM 线束长度。在兼容替代过程中，不建议仅根据外观进行判断，而应重点确认连接器机械尺寸、配合方式、电气连接关系、线材阻抗和整体装配要求是否满足目标设备需求。对于有国产化、供应链多元化、降低采购周期或定制不同长度需求的客户，我们公司可提供 I-PEX 81458-100B-02-D 兼容替代线束方案，并可根据客户图纸、样品或技术参数进行定制生产，为研发验证、小批量试产及后续批量供货提供支持。

四、从样品开发到批量制造，为客户提供极细同轴线束定制支持

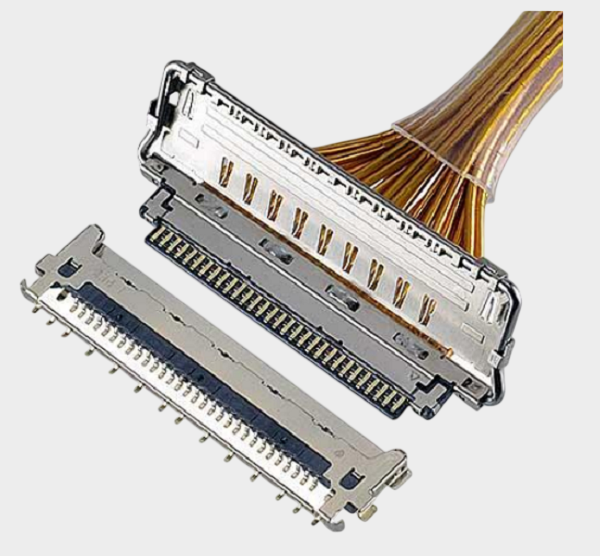

随着 PCIe、USB、DisplayPort、eDP 等高速接口不断升级，高速连接系统对内部线束的要求也越来越高。CABLINE-VS II 系列连接器凭借 0.5mm Pitch、高密度、全屏蔽及机械锁扣等特点，为高速设备内部连接提供了成熟的连接方案，而与之配套的极细同轴线束则承担着高速信号稳定传输的重要任务。我们公司作为极细同轴线束生产制造企业，可围绕客户的具体应用需求提供线束长度、Pin数、极细同轴线规格、连接器组合及装配结构等定制服务。针对 I-PEX 81458-100B-02-D / 40Pin / 200MM / 20847-040T-01 等明确项目需求，我们能够协助客户进行兼容线束方案评估与制造，为工程研发人员提供更具灵活性的定制选择，也帮助采购人员拓展供应链渠道和优化采购方案。

五，总结

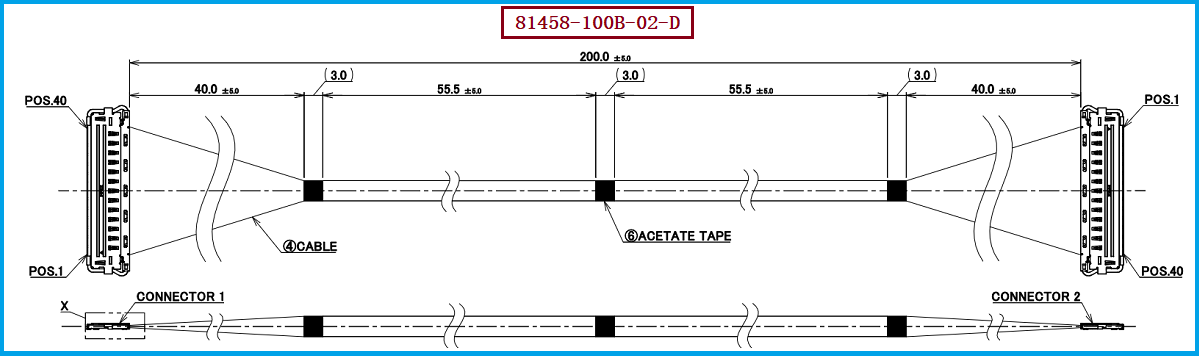

I-PEX 81458-100B-02-D 是一款用于高速设备内部连接的 40Pin、200MM 极细同轴线束，其线材端连接器相关型号为 20847-040T-01。极细同轴线束的阻抗控制、屏蔽性能、线材质量及加工工艺会直接影响高速信号传输效果，进而影响整台设备的性能与稳定性。对于正在寻找兼容产品、替代供应商或定制高速线束方案的客户，我们公司可提供 I-PEX 81458-100B-02-D 兼容替代线束方案，并根据实际项目需求提供专业的极细同轴线束定制与生产制造服务。
