一、面向高速电子设备连接需求的82988-100B-01-D极细同轴线束产品介绍

随着笔记本电脑、AI设备、工业视觉、智能终端及高性能计算设备不断向轻薄化、高速化方向发展，设备内部对于高速信号传输线束提出了更高要求。传统线束方案在空间占用、信号损耗以及抗干扰能力方面逐渐难以满足新一代电子设备需求，而极细同轴线束凭借小型化、高频传输能力以及优异的信号完整性，成为高速内部连接的重要解决方案。

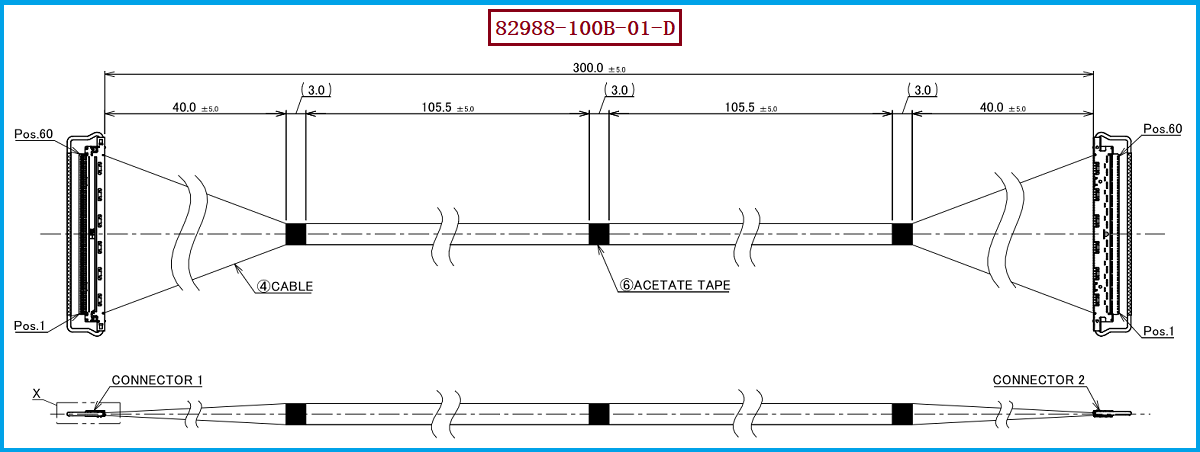

针对I-PEX CABLINE®-CA系列60Pin Harness产品需求，我司具备极细同轴线束研发设计与生产制造能力，可提供与该系列产品兼容的替代方案。本次介绍产品型号为：82988-100B-01-D极细同轴线束，产品采用Micro-Coaxial极细同轴线材结构，线束长度为300mm，线材端搭配使用的连接器型号为：20634-160T-02。该产品适用于高密度、高速信号传输应用场景，可满足工程师对于空间布局、信号稳定性以及可靠连接的综合需求。

我司可提供：82988-100B-01-D兼容替代线束方案，支持根据客户设备结构、连接器要求、线束长度及信号传输需求进行定制开发，为客户提供稳定可靠的国产化替代选择。

二、82988-100B-01-D极细同轴线束技术特点及工程应用价值

82988-100B-01-D极细同轴线束基于CABLINE®-CA 60Pin高速连接方案设计，采用0.4mm Pitch高密度连接结构，配合Micro-Coaxial极细同轴线材，可以在有限空间内实现多通道高速信号传输。该类线束重点关注阻抗一致性、长度匹配、插入损耗控制以及电磁屏蔽性能，能够有效降低高速传输过程中的信号衰减和串扰问题。

从工程应用角度来看，极细同轴线束通常应用于显示模组、高速摄像设备、工业相机、AI视觉设备、机器人以及高性能电子设备内部连接。相比普通线束，极细同轴结构能够通过独立屏蔽层减少外部电磁干扰，同时降低不同信号通道之间的相互影响，使高速差分信号能够保持更加稳定的传输质量。

对于工程师进行产品设计时，需要重点关注连接器匹配、线束长度、线径规格、屏蔽方式以及高速信号测试要求。82988-100B-01-D采用300mm长度设计，在满足设备内部空间布线需求的同时，也需要通过严格的加工工艺控制，确保每根同轴线之间的长度一致性，从而降低由于长度差异造成的时序偏移和信号同步问题。

三、极细同轴线束与射频线束的区别有哪些？工程选型时如何判断？

在实际项目开发过程中，工程师和采购人员经常会将极细同轴线束与射频线束进行比较。虽然两者都采用同轴结构并具备屏蔽能力，但两者的设计目标和应用方向存在明显区别。

极细同轴线束主要面向电子设备内部高速数字信号传输，例如高速显示信号、USB4、DisplayPort、摄像数据以及高速板间连接。其核心关注点包括多通道信号一致性、低插入损耗、低串扰、高密度布线以及连接器的小型化匹配。例如82988-100B-01-D极细同轴线束，就是针对60Pin高密度连接需求设计，需要同时满足多个信号通道稳定传输要求。

射频线束则更多应用于无线通信、天线连接、射频模块之间的高频模拟信号传输，例如WiFi、5G通信、雷达系统等。射频线束通常更加关注频率范围、驻波比（VSWR）、回波损耗以及射频阻抗匹配性能。

因此，在产品选型过程中，如果应用场景是高速数字信号、多通道数据传输以及设备内部高密度连接，应优先考虑极细同轴线束方案；如果应用场景是无线射频信号传输，则需要重点评估射频线束性能。对于需要替代进口高速线束的项目，则需要综合考虑连接器兼容性、线束结构、电气性能及可靠性验证。

四、选型和兼容与替代方案参考及建议

针对采用I-PEX CABLINE®-CA系列60Pin连接方案的设备项目，客户在进行替代选型时，建议重点确认以下几个方面：首先，需要确认线材端连接器型号匹配，本方案采用连接器型号为20634-160T-02；其次，需要确认线束长度要求，本产品长度为300MM；同时需要根据设备高速信号要求，对线束阻抗、插入损耗、屏蔽性能以及信号完整性进行验证。

对于已经应用82988C0系列Harness结构的设备，我司可根据客户提供的产品规格、连接器信息以及应用环境，开发生产对应兼容替代产品。通过成熟的极细同轴线束制造工艺，包括精密裁线、剥皮加工、屏蔽处理、端子组装以及电性能检测，实现与原方案在结构和性能上的高度兼容。

选型建议：

如果设备采用CABLINE®-CA 60Pin接口，并且要求300mm长度、高密度高速信号传输，可优先评估82988-100B-01-D极细同轴线束替代方案。我司支持小批量样品验证及批量生产，可帮助客户降低供应链风险，提高国产化替代效率。

五，总结

82988-100B-01-D极细同轴线束是一款面向高速、小型化电子设备连接需求开发的高密度Micro-Coaxial线束产品，采用60Pin连接方案，线束长度300mm，并匹配连接器型号20634-160T-02，可满足显示、高速数据传输、工业视觉及智能设备等应用需求。

我司专注于极细同轴线束研发制造，可提供82988-100B-01-D兼容替代线束方案，从产品设计、连接器匹配、线束加工到性能测试，为客户提供可靠、高性能、高一致性的极细同轴线束产品，助力高速电子设备实现稳定连接与国产化供应链升级。
