一、40P超细间距连接，面向高密度设备内部互连

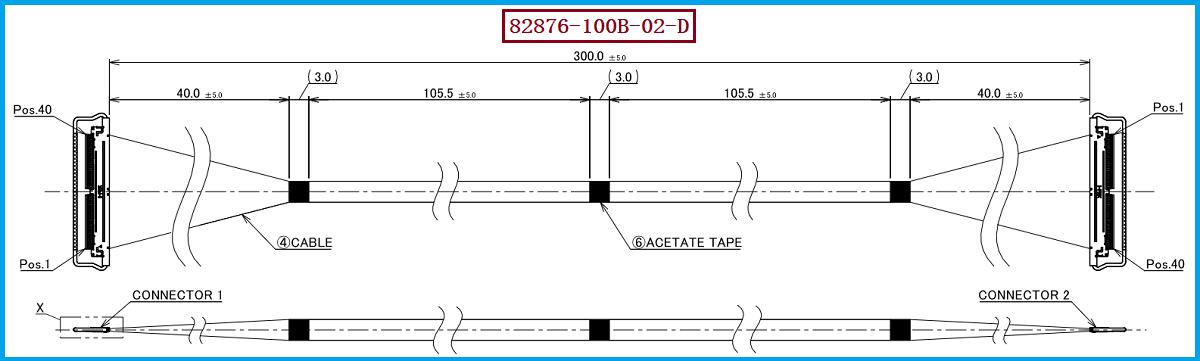

在笔记本电脑、超薄显示模组、平板电脑及其他高集成度电子设备中，连接器和线束不仅要满足“能连接”，还需要同时兼顾安装空间、信号传输、机械可靠性以及整机轻薄化要求。I-PEX 82876-100B-02-D 是 CABLINE-CAL 系列 40Pin 极细同轴线束，官方评估型号规格为 40Pin、40AWG Micro-Coaxial Cable、L=300mm、1-N。其配套使用的线材端连接器型号为 20777-040T-01，属于 CABLINE-CAL 40Pin Plug Housing。CABLINE-CAL 本身采用 0.4mm Contact Pitch、Horizontal 水平对插结构，嵌合高度为 0.73 ± 0.07mm，最大约 0.8mm，40Pin 嵌合组合宽度约 24.05mm、深度约 5.50mm，适合对内部空间高度和布线密度要求较高的电子产品。对于工程师而言，这种结构可以在有限 PCB 和机构空间内实现高密度信号连接；对于采购人员而言，选型时则需要同时确认 Pin 数、线径、长度、连接器型号以及线位定义，而不能仅以“40Pin极细同轴线”作为判断依据。I-PEX 官方产品资料也将 82876 明确列为 CABLINE-CAL 40P、300mm、1-N 线束。

二、极细同轴线束是如何实现高速信号传输的？

极细同轴线束之所以能够用于高速信号传输，核心在于其同轴结构、阻抗控制、屏蔽能力以及连接器与线缆之间的整体信号完整性设计。 高速信号在极细同轴线内部传输时，中心导体承担信号传输，周围的绝缘层与屏蔽结构共同形成相对稳定的电磁传输环境，从而帮助控制高速信号在传输过程中的阻抗变化，并降低外部干扰以及相邻通道之间的串扰。I-PEX 在 CABLINE-CAL 产品详情中给出的高速测量条件包括 CABLINE-CAL 30P、AWG #40 Micro-Coaxial Cable、45Ω、100mm、GSSGSSG Pin Assignment，并将 40 Gbps/lane PAM3 列为参考传输速度；同时官方列出的参考高速应用还包括 USB4 Gen 4、Thunderbolt 5、USB4 Gen 3、DisplayPort UHBR20 等。需要强调的是，这些属于 CABLINE-CAL 系列的参考性能及测试条件，并不意味着任意采用该连接器的线束都可以直接达到相应系统速率；实际高速性能还与线材结构、阻抗、线长、线序、连接器端接、PCB设计及整个链路的 SI（Signal Integrity）设计有关。因此，对于 82876-100B-02-D 这类 40P、40AWG、300mm 极细同轴线束，工程开发时应将“连接器+线材+端接+线序+PCB”作为完整高速链路进行评估，而不是单独考察某一个零部件。

三、工程选型和兼容与替代方案参考及建议

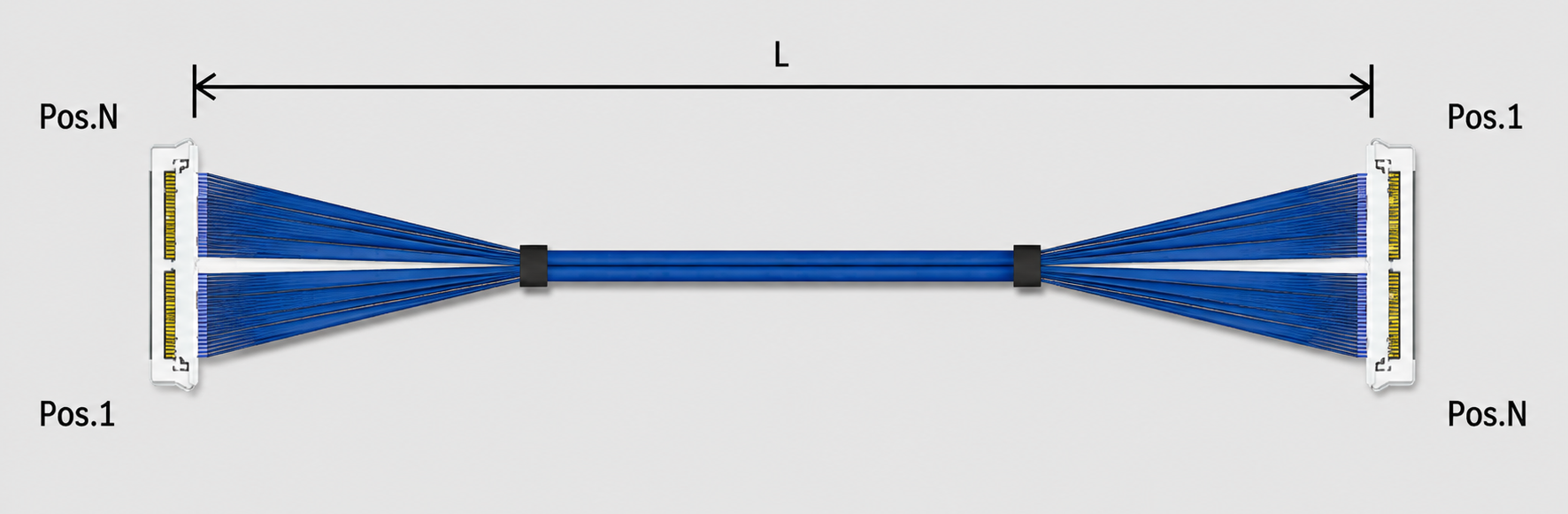

对于需要寻找 I-PEX 82876-100B-02-D 兼容替代产品的工程师和采购人员，建议优先建立完整的规格对应关系：首先确认 40Pin，其次确认 40AWG Micro-Coaxial Cable，再确认 300mm线长以及最关键的 1-N线位定义，同时确认线材端连接器为 20777-040T-01。其中，1-N并不是普通的1-1直通线序，因此替代开发时必须按照原产品实际 Pin Assignment 进行线路映射和导通测试，不能因为 Pin 数、连接器外形和线长一致，就直接判断两款产品可以互换。I-PEX 官方同系列中同时存在 40P、40AWG、300mm 的 83003-100B-01-D（1-1），这恰恰说明相同 Pin 数、相同线径和相同长度的产品，也可能因为线位定义不同而不能直接替代。对于采购替代项目，还建议进一步确认连接器的机械匹配、锁扣状态、出线尺寸、线束整体尺寸、高速信号性能、导通/短路检测以及实际装机后的可靠性。我们公司可提供 I-PEX 82876-100B-02-D 兼容替代线束方案，可根据客户的连接器要求、40AWG极细同轴线材、300mm长度及 1-N线位定义进行对应开发和生产制造，为原厂料号替代、国产化替代、批量采购及项目定制提供极细同轴线束解决方案。I-PEX 官方 CABLINE-CAL 资料同时列出了 40P Plug Housing 20777-040T-01、40P Receptacle 20729-040E-02等配套产品，实际替代项目应根据客户 PCB 端连接器和整机结构进一步确认。

四、面向高速、小型化设备的极细同轴线束解决方案

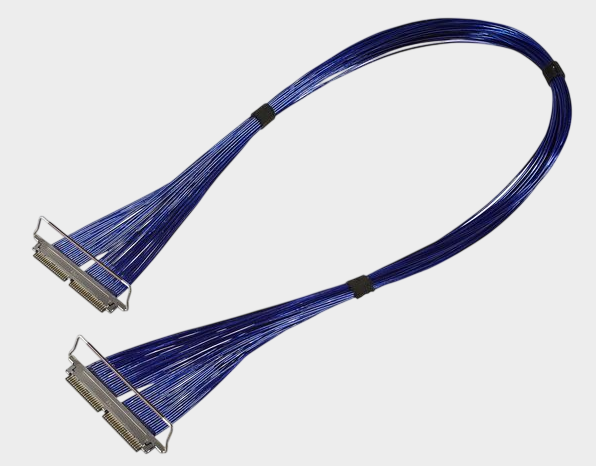

综合来看，I-PEX 82876-100B-02-D 的核心产品特征可以概括为：CABLINE-CAL系列、40Pin、40AWG Micro-Coaxial、300mm、1-N线位定义，并配套 20777-040T-01 线材端连接器。对于工程师来说，它的价值不仅体现在40Pin高密度连接，更体现在极细同轴结构与低高度连接器结合后所形成的高速、紧凑型内部互连方案；对于采购人员来说，真正需要关注的是“料号、Pin数、线径、长度、连接器、线位定义及性能要求”是否完整对应。尤其在高速信号应用中，线束不能简单理解为普通导线，而应视为整个高速信号链路中的重要组成部分。我们公司专注于极细同轴线束的生产制造，可提供 I-PEX 82876-100B-02-D 兼容替代线束方案，并可围绕实际项目需求进行规格匹配、线序对应和产品定制。 对于笔记本电脑、显示模组、平板设备及其他高密度高速电子设备，这类40P极细同轴线束能够为有限空间内的高速信号连接提供更具针对性的解决方案。

五，总结

 I-PEX 82876-100B-02-D 是一款典型的 40P / 40AWG / 300mm / 1-N CABLINE-CAL 极细同轴线束，其配套线材端连接器型号为 20777-040T-01。在兼容替代时，不能只关注连接器外形或 Pin 数，更应严格核对线长、线径、线位定义及高速信号性能。我们公司可针对该型号提供兼容替代极细同轴线束的生产制造与定制服务，帮助客户在保证结构匹配和线序对应的基础上，实现更加灵活的供应链选择。
