一、60Pin极细同轴线束：面向高密度、高速、小型化连接需求的300mm方案

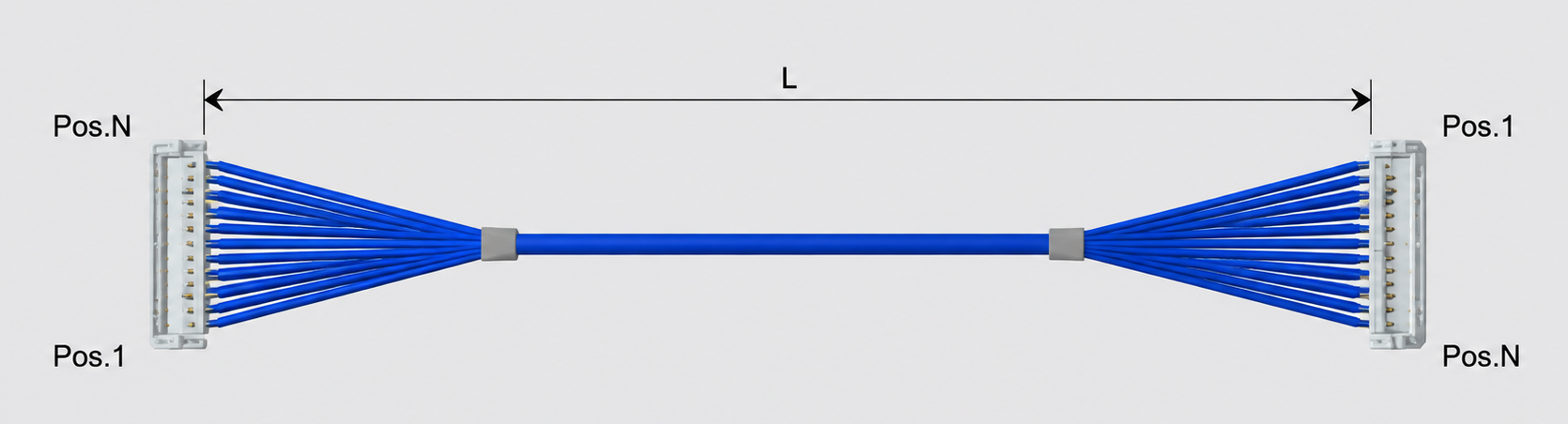

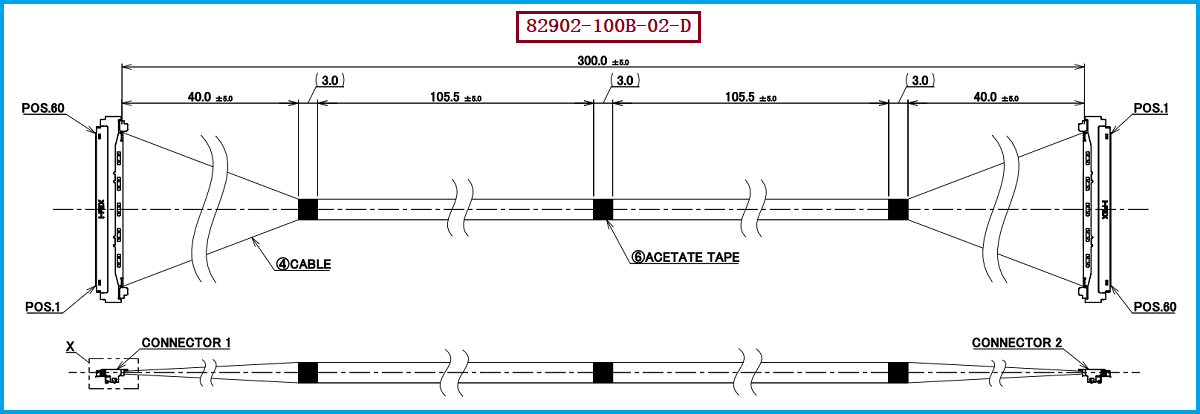

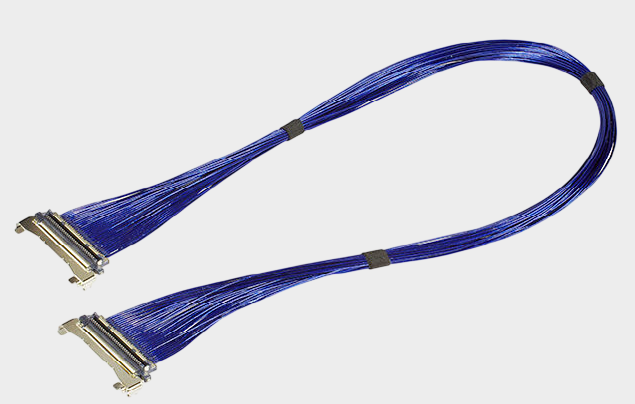

在笔记本电脑、AI终端、高性能计算、显示设备、工业视觉及其他高速电子设备中，内部信号连接正不断向“小型化、高密度、高速化”方向发展。I-PEX CABLINE®-UM系列是一类面向极细同轴线缆应用的高速连接器方案，采用0.4mm Contact Pitch、Vertical Right Angle结构，并具备ZenShield®全屏蔽及Mechanical Lock机械锁扣设计，适用于对空间、EMI及连接可靠性要求较高的设备内部互连场景。针对工程师和采购人员在实际选型中经常遇到的特定料号替代需求，我们公司可提供 I-PEX 82902-100B-02-D兼容替代线束方案。本次对应的极细同轴线束产品型号为 I-PEX 82902-100B-02-D，线材端使用的连接器型号为 20878-060T-01，线束长度为 300mm；该方案采用60Pin Micro-Coaxial Cable结构，原产品资料对应AWG #40、50Ω极细同轴线配置，可用于高密度高速信号内部连接。

【建议配图：产品实物图＋60Pin连接器局部放大图＋300mm线束整体结构图】

二、极细同轴线束为什么必须关注连接器匹配？

对于极细同轴线束而言，真正决定一条线束能否顺利导入设备设计的，并不只是“线材能不能接通”，而是线材、连接器、Pin Assignment、机械尺寸以及高速信号性能能否形成完整匹配。CABLINE®-UM连接器采用0.4mm间距，60Pin规格对应约29mm宽度，并支持Micro-Coaxial Cable；其系列资料还显示可支持AWG36、38、40、42、44等不同极细同轴线径，因此即使同样属于60Pin连接器，也不能仅凭Pin数量判断两个线束可以直接替换。 更需要注意的是，82902属于1-N Pin Assignment方案，其两端Pin编号并非简单的1对1编号关系，因此工程师在进行PCB设计、信号定义、线束替代或维修更换时，需要重点核对两端Pin Mapping，而采购人员在询价和替代供应商导入时，则应同时确认连接器型号、线缆规格、阻抗、长度、端接方式及装配结构。连接器匹配的意义就在于：只有机械接口匹配、电气参数匹配、信号定义匹配、屏蔽结构匹配、装配工艺匹配同时成立，替代线束才真正具有工程应用价值，而不是单纯“尺寸看起来一样”。CABLINE®-UM系列采用ZenShield®全屏蔽和Mechanical Lock机械锁扣，也进一步说明高速极细同轴线束的连接器并非普通低速连接器的简单替换件。

【建议配图：0.4mm Pitch结构示意图＋Connector/Coax Cable匹配示意图＋“机械/电气/信号/屏蔽”四维匹配示意图】

三、选型和兼容与替代方案参考及建议

对于 I-PEX 82902-100B-02-D 的兼容替代，建议工程部门首先以完整料号作为目标对象进行核对，而不是仅以“CABLINE-UM 60Pin”作为判断依据。本产品对应60Pin、300mm、1-N极细同轴线束，线材端使用 20878-060T-01，在连接器选型上应进一步确认其与对应Plug组件、Shell及Lock Cover之间的装配关系；I-PEX公开资料中，60Pin CABLINE-UM相关Plug Cable Assembly为 20877-060T-01，Plug Housing为 20878-060T-01，Plug Shell A为 3488-0601，Lock Cover为 3493-0601，对应Receptacle为 20879-060E-01。 因此，对于替代项目，建议采购人员提供原线束完整料号及设备端连接器信息，由供应商从Pin Assignment、线长、线径、阻抗、连接器结构及装配工艺等方面进行逐项确认；如果设备对高速信号完整性有较高要求，还应进一步进行相应的SI验证，而不能仅依据外观和通断测试判断兼容性。I-PEX CABLINE®-UM系列资料显示，该系列定位于高速、小型化连接，并覆盖USB4、Thunderbolt 5、DisplayPort、HDMI、eDP、MIPI等应用方向，但具体到某一条替代线束时，实际支持能力仍应以对应线材结构、连接器组合以及具体测试结果为依据。 我们公司可提供：I-PEX 82902-100B-02-D兼容替代线束方案，可根据客户样品、图纸或应用需求进行极细同轴线束的定制、打样与兼容替代开发，帮助工程师降低重新设计连接结构的成本，同时为采购人员提供原厂料号之外的供应链选择。

【建议配图：原厂料号→参数确认→样品打样→Pin Mapping核对→兼容验证→批量生产的替代流程图】

四、专业极细同轴线束制造能力，为工程导入和采购替代提供支持

对于工程师而言，一款极细同轴线束是否真正适合项目，不仅取决于连接器能否插入，更取决于从Connector到Cable再到最终Harness Assembly的整体一致性；对于采购人员而言，则需要进一步考虑料号对应、交期、批量供应能力、质量稳定性以及替代导入风险。因此，在 I-PEX 82902-100B-02-D、60Pin、300mm、20878-060T-01 这一目标规格下，替代方案应围绕“同规格、同接口、同Pin定义、同应用需求、可验证”的原则推进。我们公司专注于极细同轴线束的生产制造与兼容替代，可围绕客户提供的原厂料号、产品样品、工程图纸及设备接口需求开展替代线束开发，为客户提供从规格确认、连接器匹配、线材选型、线束加工到样品验证的配套支持。对于正在寻找 I-PEX 82902-100B-02-D 替代供应商、第二供应商或国产化/供应链备选方案的客户，我们公司可提供 I-PEX 82902-100B-02-D兼容替代线束方案，欢迎工程、研发及采购人员根据实际项目需求进行技术沟通与样品验证。总结来说，极细同轴线束的替代不是简单复制一根线，而是对线材、连接器、Pin Assignment、机械结构及高速信号需求进行系统匹配；只有连接器匹配正确、线束规格对应、工程验证充分，才能实现真正可靠的兼容替代。
