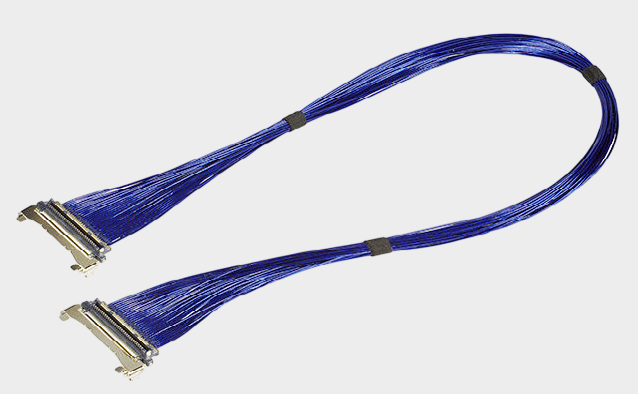

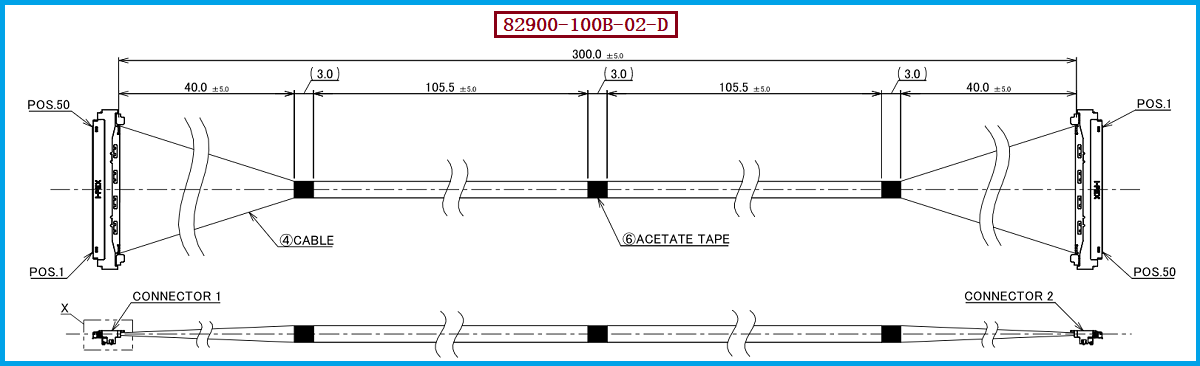

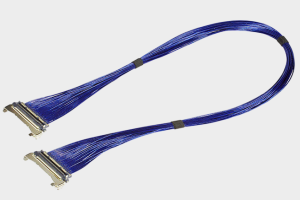

一、I-PEX 82900-100B-02-D：50Pin高速极细同轴线束产品介绍

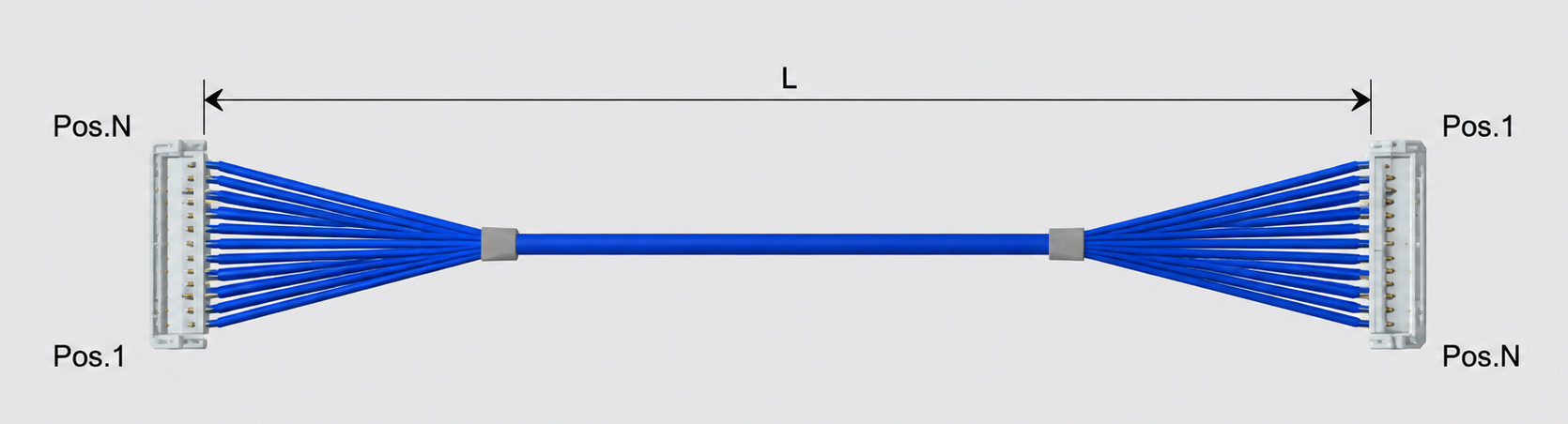

在高速、小型化电子设备内部，极细同轴线束需要同时满足空间占用、信号传输、屏蔽以及连接可靠性等要求。本文所对应的产品型号为 I-PEX 82900-100B-02-D，属于 CABLINE-UM 系列50Pin极细同轴线束，线束长度为300mm，采用1-N形式，配套 20878-050T-01 连接器，线缆规格为 40AWG。I-PEX官方资料显示，CABLINE-UM采用0.4mm间距设计，并具有全屏蔽、多点接地及机械锁扣结构，支持微型同轴线缆，并面向高速信号传输应用；50Pin对应的300mm 1-N线束型号即为82900-100B-02-D。对于工程师和采购人员而言，在确认类似产品时，不能仅依据“50Pin极细同轴线”进行判断，而应将线束型号、Pin数、长度、线径、连接器型号以及端接结构作为一个完整的产品组合进行确认。

二、极细同轴线束规格怎么确认？从型号到实际结构逐项核对

对于极细同轴线束的规格确认，建议首先确认产品料号及Pin数，再核对线束长度、线缆AWG、连接器型号、出线形式和端接方式。以I-PEX 82900-100B-02-D为例，其核心识别信息可以归纳为“50Pin＋300mm＋1-N＋40AWG＋CABLINE-UM系列连接结构”。其中，40AWG属于非常细的微型同轴线规格，在有限空间内能够满足高密度布线需求；而50Pin、300mm则直接关系到设备端接口数量以及线束走线距离。I-PEX官方CABLINE-UM资料同时列出了不同Pin数、不同长度以及不同线缆规格的产品组合，因此在进行替代选型时，即使两个产品外观相似，也不能简单依据Pin数判断是否能够直接替换，而应进一步确认连接器配合关系、线缆规格、端接方式以及实际装配空间。

三、20878-050T-01连接器与高速传输：线束替代不能只看外观

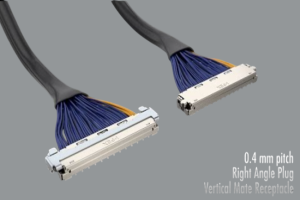

20878-050T-01 是CABLINE-UM系列50Pin对应的Plug Housing型号之一，CABLINE-UM本身采用0.4mm Contact Pitch、Vertical（Right Angle）连接方向，并具有机械锁扣及ZenShield全屏蔽结构。对于高速信号应用而言，极细同轴线束不仅承担电气连接功能，还需要控制信号在传输过程中的阻抗、损耗、串扰以及电磁干扰等因素，因此连接器、线缆和端接工艺需要作为整体进行评估。I-PEX官方资料将CABLINE-UM定位于高速传输应用，并给出了40 Gbps/lane PAM3的参考传输能力；其资料也明确列出Micro-Coaxial可采用AWG36、AWG38、AWG40、AWG42及AWG44等规格。因此，对于研发工程师来说，选择40AWG并不只是“线径大小”的问题，还需要结合具体高速信号、阻抗要求、线长及系统设计进行验证；对于采购人员来说，则应避免只按照连接器型号采购，而应明确要求供应商按照完整线束规格进行交付。

四、选型和兼容与替代方案参考及建议

在实际项目中，如果原有I-PEX线束面临交期、成本、供应渠道或国产替代需求，建议按照“连接器配合＋Pin数＋线长＋线缆规格＋端接工艺＋电气性能＋机械尺寸”进行综合确认，而不是简单寻找一个外观相似的线束。针对 I-PEX 82900-100B-02-D，替代方案至少需要围绕50Pin、300mm、1-N结构、40AWG线缆以及20878-050T-01对应连接结构进行匹配，同时根据客户设备实际安装空间和信号传输要求进行样品验证。I-PEX官方资料显示，CABLINE-UM 50Pin存在不同长度和不同线束形式的产品组合，这也说明同一系列内部不同料号之间并非完全可以直接互换。对于需要国产化、第二供应商或成本优化的项目，我们公司可提供：I-PEX 82900-100B-02-D兼容替代线束方案，可根据客户提供的原产品型号、连接器信息、线缆规格及长度要求进行匹配开发，为研发验证、样品试制及批量采购提供相应的极细同轴线束解决方案。

五、总结

对于工程师和采购人员而言，极细同轴线束的选型核心并不是单纯寻找一个“同型号产品”，而是确认一套能够真正满足设备装配和信号传输要求的完整方案。I-PEX 82900-100B-02-D作为CABLINE-UM系列50Pin、300mm、1-N极细同轴线束，其配套连接结构为20878-050T-01，线缆规格为40AWG，这些参数也是进行兼容与替代评估时的重要基础。通过对产品料号、Pin数、长度、AWG、连接器、机械结构以及电气性能进行逐项确认，可以有效降低选型错误和替代风险。对于有国产替代、供应链优化、交期改善或第二供应商需求的客户，选择具备极细同轴线束研发和生产能力的供应商，并通过样品验证和批量一致性确认，是实现稳定替代的重要环节。我们公司专注于极细同轴线束产品，可为I-PEX 82900-100B-02-D提供兼容替代线束方案，帮助客户从样品验证逐步实现稳定量产。

我是【线束线缆组件品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：王先生 18013280587（微信同号）。
