一、32PIN、0.3MM Pitch与200MM长度，面向高密度高速信号连接

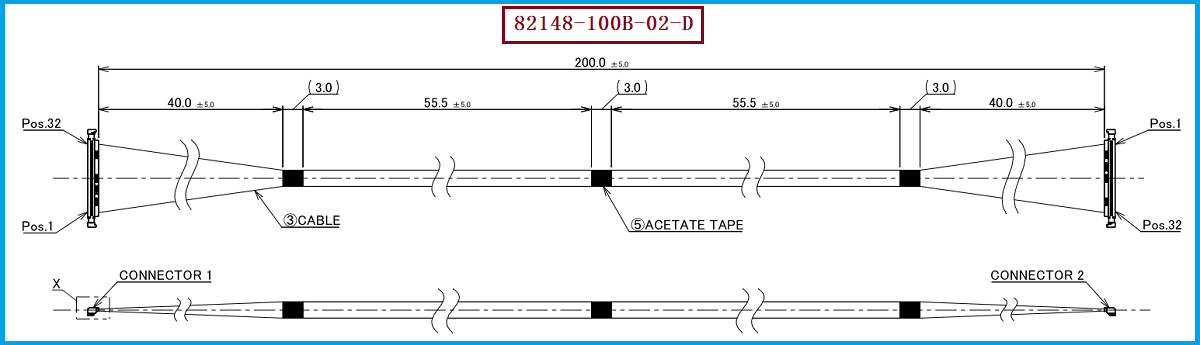

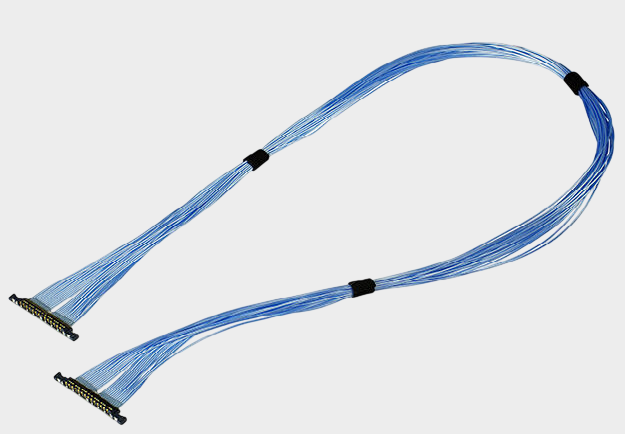

在笔记本电脑、平板电脑、显示模组、摄像模组、VR/AR设备以及其他轻薄型电子产品中，内部高速信号连接往往同时面临空间有限、信号速率提升和布线密度增加等要求。I-PEX 82148-100B-02-D属于CABLINE®-UA II系列32Pin极细同轴线束，采用Micro-Coaxial Cable AWG #44、50Ω、蓝色线材，长度200mm，1-N线位结构；线材端使用的连接器型号为20497-032T-30，连接器为32PIN、0.3mm Pitch。从I-PEX官方2D图纸来看，该线束总长度为200.0±5.0mm，两端设置Bonding区域，并采用UV Glue、Acetate Tape等结构固定方式；图纸同时规定了AC100V耐压、50MΩ Min.绝缘电阻以及80℃ Max. Harness工作温度。 对工程师而言，这款产品的关键并不只是“32根线”，而是32P + AWG44 + 50Ω + 200mm + 1-N + CABLINE-UA II连接器这一整套组合参数；对于采购人员而言，这些参数则是进行替代供应商询价、样品确认和批量采购时的重要识别依据。

二、如何根据信号频率选择极细同轴线的线径？——不能只看AWG，还要看整个高速通道

“信号频率越高，是不是线径越细越好？”实际上并不是简单的对应关系。极细同轴线的线径选择需要综合考虑信号频率、传输速率、特性阻抗、插入损耗、回波损耗、串扰、机械空间以及传输距离。一般来说，AWG数字越大，导体越细，例如AWG42比AWG44更粗，而AWG46更细；更细的线材有利于进一步缩小线束体积和提高布线灵活性，但并不意味着在所有高速场景下都具有更好的信号性能。对于高速信号而言，工程师真正需要控制的是整个Channel的信号完整性，而不是单独追求“最细线径”。I-PEX CABLINE-UA II官方支持AWG42、AWG44、AWG46 Micro-Coaxial Cable，并将5Gbps/lane NRZ列为参考传输速度，同时列出了USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。 因此，如果项目使用的是类似82148-100B-02-D的32P、AWG44、50Ω、200mm方案，工程师在考虑更换AWG42或AWG46时，不应仅根据“线径更粗/更细”判断，而应该结合目标频率和数据速率进行插损、回损、串扰以及阻抗一致性验证；尤其当信号频率提高、边沿变快或链路预算变紧时，线材、连接器、PCB和焊接端的综合性能都会影响最终传输结果。

三、选型和兼容与替代方案参考及建议：先确认规格，再根据频率和通道性能确定线径

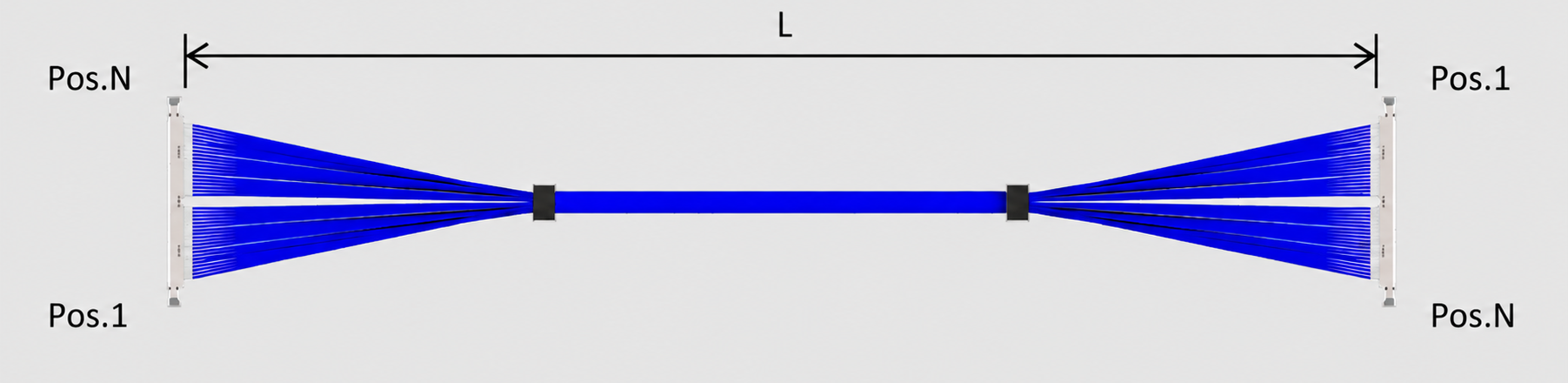

针对I-PEX 82148-100B-02-D进行选型或国产兼容替代时，建议工程师和采购人员首先确认产品的基础结构：32PIN、0.3mm Pitch、AWG44 Micro-Coax、50Ω、200mm、1-N以及20497-032T-30连接器。其中“1-N”尤其重要，因为I-PEX同系列还存在32P、200mm的83035-100B-01-D，但其结构为1-1，因此不能仅凭Pin数和长度判断两者可以直接替换。I-PEX官方样品型号表明确将82148列为32Pin、44AWG、L=200mm、1-N，而83035则为32Pin、44AWG、L=200mm、1-1。 在线径选择方面，如果原设计已经采用AWG44，应优先以原线材的50Ω阻抗体系和实际高速性能为基准进行替代；如果希望改用AWG42或AWG46，则需要重新确认连接器适配性以及整条高速链路的SI表现，而不是直接改变AWG后投入量产。我们公司可提供：I-PEX 82148-100B-02-D兼容替代线束方案，可围绕32PIN、0.3mm Pitch、AWG44、50Ω、200mm、1-N及20497-032T-30配套连接器进行极细同轴线束兼容开发和生产制造，并可根据客户实际项目的信号速率、空间尺寸及长度需求进行规格匹配。

四、从工程验证到采购导入：真正需要关注的是“线径+阻抗+频率+长度”的整体匹配

对于高速电子设备来说，极细同轴线的线径选择实际上是一个综合平衡问题：较粗的AWG42通常能够提供更大的导体截面积和一定的机械余量，而AWG44可以在尺寸、柔韧性和高速应用之间取得平衡，AWG46则进一步偏向小型化和高密度布线；但最终是否适合某个频率，并不能脱离具体线材结构和系统Channel单独判断。尤其对于200mm左右的设备内部高速连接，工程师应结合实际信号速率测试插入损耗、回波损耗、串扰和阻抗一致性，并关注连接器端接、Bonding以及弯折状态对信号的影响。I-PEX的CABLINE-UA II官方资料除了给出5Gbps/lane的参考传输速度，还提供Single/Differential SI Test Report以及Touchstone数据，可用于高速链路设计和验证。 对采购人员而言，则建议将82148-100B-02-D / 32P / 0.3mm Pitch / AWG44 / 50Ω / 200mm / 1-N / 20497-032T-30作为询价和供应商确认的基础规格，而不要仅写“32P极细同轴线束200mm”。我们公司可提供I-PEX 82148-100B-02-D兼容替代极细同轴线束方案，帮助客户在原有结构基础上进行国产替代、第二供应商导入及定制化极细同轴线束开发。

五，总结

 I-PEX 82148-100B-02-D是一款32PIN、0.3mm Pitch、AWG44、50Ω、200mm、1-N结构的CABLINE-UA II极细同轴线束，线材端配套连接器型号为20497-032T-30。对于“如何根据信号频率选择极细同轴线的线径”这一问题，工程上不宜简单理解为“频率越高就一定选择越粗或越细的线”，而应结合信号速率、频率成分、阻抗、插损、回损、串扰、线长和机械空间综合确定。对于需要替代82148的客户，正确的思路应当是先锁定原产品的Pin数、Pitch、AWG、阻抗、长度、1-N线位结构及连接器型号，再通过高速SI验证确定替代线材是否满足实际系统要求，从而实现真正可靠的兼容替代。
