一、面向高速、小型化应用需求的CABLINE-CAL 30Pin极细同轴线束方案

随着笔记本电脑、超薄显示设备、AI视觉设备、工业摄像模组以及高集成度电子产品不断向轻薄化、高速化方向发展，设备内部对于连接线束的空间占用、信号完整性以及电磁兼容性能提出了更高要求。传统线束在高频高速信号传输过程中容易受到空间限制、信号衰减以及EMI干扰等问题影响，而极细同轴线束凭借小型化结构、稳定阻抗控制以及优异屏蔽性能，逐渐成为高速电子设备内部连接的重要解决方案。

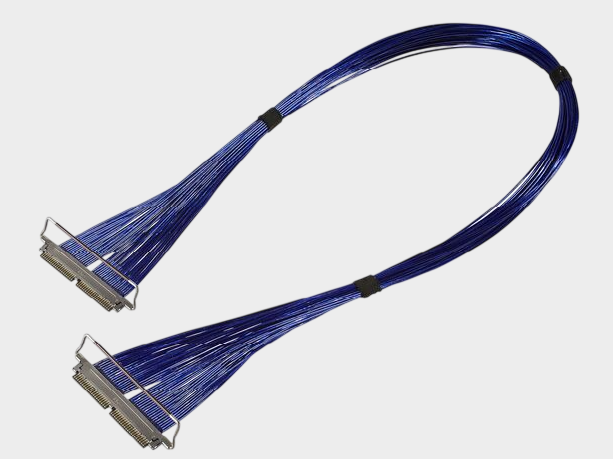

本文介绍的产品为 I-PEX CABLINE-CAL系列30Pin极细同轴线束 I-PEX 82873-100B-02-D，该型号采用 40AWG Micro Coaxial Cable（40AWG极细同轴线），配套线材端连接器型号为 20777-030T-01。该方案基于CABLINE-CAL系列0.4mm Pitch微型连接技术设计，具有低高度、高密度、高速信号传输等特点，可满足现代电子设备对于高性能内部互连的需求。

从产品应用角度来看，I-PEX 82873-100B-02-D主要适用于空间紧凑且需要高速信号传输的应用环境，例如显示模组、高速摄像设备、工业视觉系统以及智能终端设备内部连接，为设备轻量化、小型化设计提供可靠支持。

二、I-PEX 82873-100B-02-D产品特点及工程应用价值分析

对于工程师而言，极细同轴线束不仅需要满足尺寸要求，更需要保证高速信号传输过程中的稳定性。I-PEX 82873-100B-02-D极细同轴线束采用30Pin结构设计，线材端匹配 20777-030T-01连接器，搭配40AWG Micro Coaxial Cable，可在有限空间内实现高密度信号传输。

该产品所采用的CABLINE-CAL连接器具有0.4mm Pitch超细间距设计，采用水平插拔结构，嵌合高度约0.8mm，能够有效减少设备内部连接空间占用。同时，40AWG极细同轴线具有较好的高频传输性能，通过同轴屏蔽结构降低信号之间的串扰，提高高速差分信号传输质量。

在实际项目开发过程中，工程师需要重点关注线束结构设计与系统匹配。例如，极细同轴线束设计时应避免以下五个常见错误：

第一，避免忽略阻抗匹配问题。高速信号传输对于阻抗稳定性要求较高，如果线束阻抗与系统设计不匹配，容易造成信号反射和传输质量下降。

第二，避免忽略线长差异影响。多通道高速信号传输中，如果不同通道长度差异过大，会造成信号同步偏差，影响系统稳定运行。

第三，避免错误选择AWG线径规格。不同线径会影响线束尺寸、电流能力以及高速传输性能，40AWG作为兼顾尺寸和性能的规格，需要根据实际应用需求合理选择。

第四，避免忽略屏蔽与接地设计。极细同轴线虽然具备较好的屏蔽能力，但整体线束屏蔽连续性以及连接器接地设计仍会影响最终EMI表现。

第五，避免只关注连接器尺寸而忽视可靠性。在线束设计过程中，还需要综合考虑弯折半径、拉力、装配空间以及长期使用可靠性。

三、选型和兼容与替代方案参考及建议

针对采用CABLINE-CAL系列连接方案的设备客户，在进行极细同轴线束选型或替代开发时，需要重点确认连接器规格、Pin数量、线材型号、线束长度以及高速信号性能要求。

本产品对应型号信息如下：

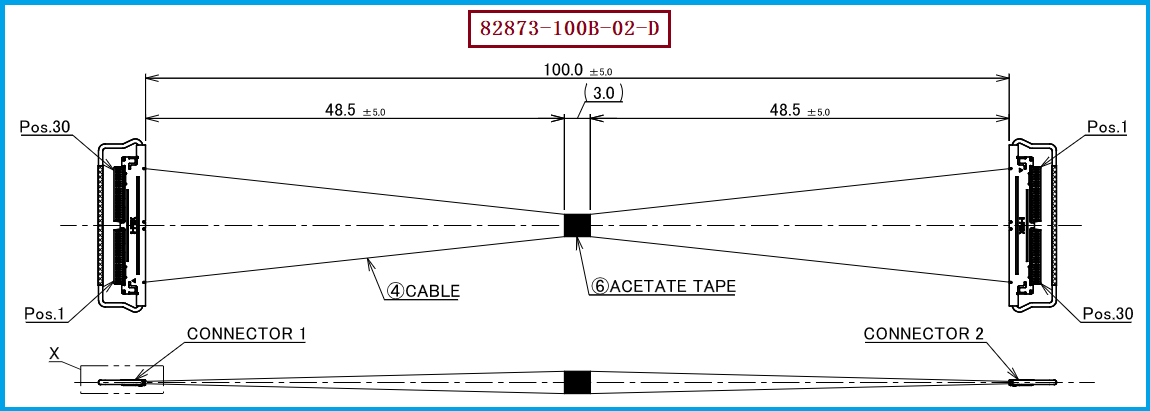

  •  极细同轴线束产品料号/型号：I-PEX 82873-100B-02-D

  •  线材端连接器型号：20777-030T-01

  •  线材规格：40AWG Micro Coaxial Cable

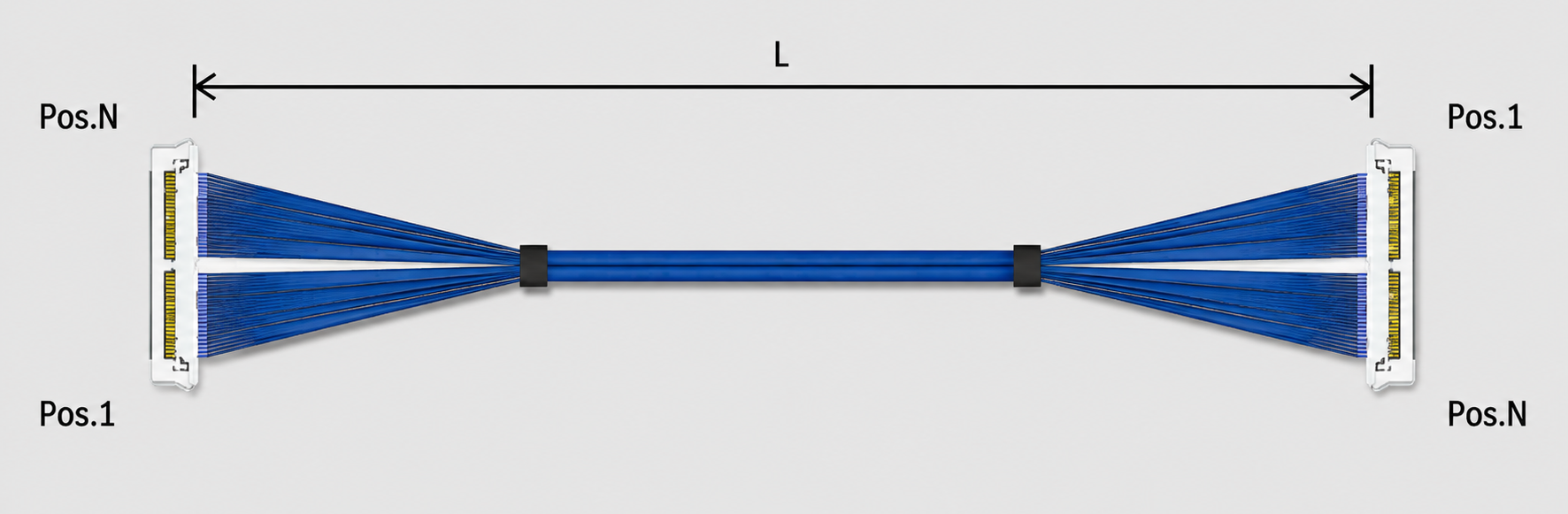

该型号采用CABLINE-CAL 30Pin连接方案，适配0.4mm Pitch连接器结构。进行兼容替代设计时，不能仅根据外观尺寸进行复制，而需要同步验证关键性能，包括阻抗一致性、插入损耗、回波损耗、串扰控制以及机械可靠性等指标。

针对客户在供应链优化、国产替代以及定制开发方面的需求，我们公司可提供：I-PEX 82873-100B-02-D兼容替代线束方案。依托专业的极细同轴线束制造能力，公司可根据客户实际应用需求，实现40AWG极细同轴线加工、连接器匹配、线束长度调整以及高速信号性能优化，帮助客户降低供应链风险，提高产品开发效率。

对于需要进行样品验证、小批量试产以及批量生产的客户，我们能够提供完整的极细同轴线束解决方案支持。

四、面向采购人员的供应选择与产品替代价值

对于采购人员而言，极细同轴线束产品不仅需要关注单一型号价格，更需要关注供应稳定性、交付能力以及长期合作可靠性。随着高性能电子产品快速发展，部分进口品牌线束产品可能面临交期、成本以及供应链灵活性方面的挑战，因此寻找具备研发和制造能力的兼容替代供应商成为越来越多企业的重要需求。

I-PEX 82873-100B-02-D作为高速、小型化极细同轴线束代表产品，其替代开发需要供应商具备精密加工能力，包括极细同轴线剥线、端接加工、尺寸控制、高频性能检测以及可靠性验证能力。

我司可根据客户设备设计要求，提供与 I-PEX 82873-100B-02-D 相匹配的兼容替代产品，在保证连接尺寸、电气性能以及装配可靠性的基础上，为客户提供更灵活的供应方案。同时，可根据不同项目需求进行线束长度、出线方式以及结构优化调整，满足不同终端设备的应用要求。

五、总结

随着电子设备不断向高速化、轻薄化和高集成度方向发展，极细同轴线束已经成为高性能设备内部连接的重要组成部分。I-PEX 82873-100B-02-D极细同轴线束采用30Pin CABLINE-CAL连接方案，搭配20777-030T-01连接器以及40AWG Micro Coaxial Cable，能够满足高速信号传输和小空间布局需求。

在极细同轴线束设计过程中，合理控制阻抗、长度匹配、线径选择、屏蔽设计以及机械可靠性，是保证产品稳定运行的关键因素。对于需要寻找替代方案、优化供应链或进行定制开发的客户，选择具备专业制造能力的极细同轴线束供应商，可以有效提升产品可靠性和项目开发效率。

我们公司专注于极细同轴线束研发与制造，可提供 I-PEX 82873-100B-02-D兼容替代线束方案，帮助客户实现高速、高可靠、小型化连接需求，为未来智能设备、高速显示以及工业应用提供稳定可靠的线束解决方案。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
