一、60Pin高密度极细同轴线束，满足轻薄化与高速连接需求

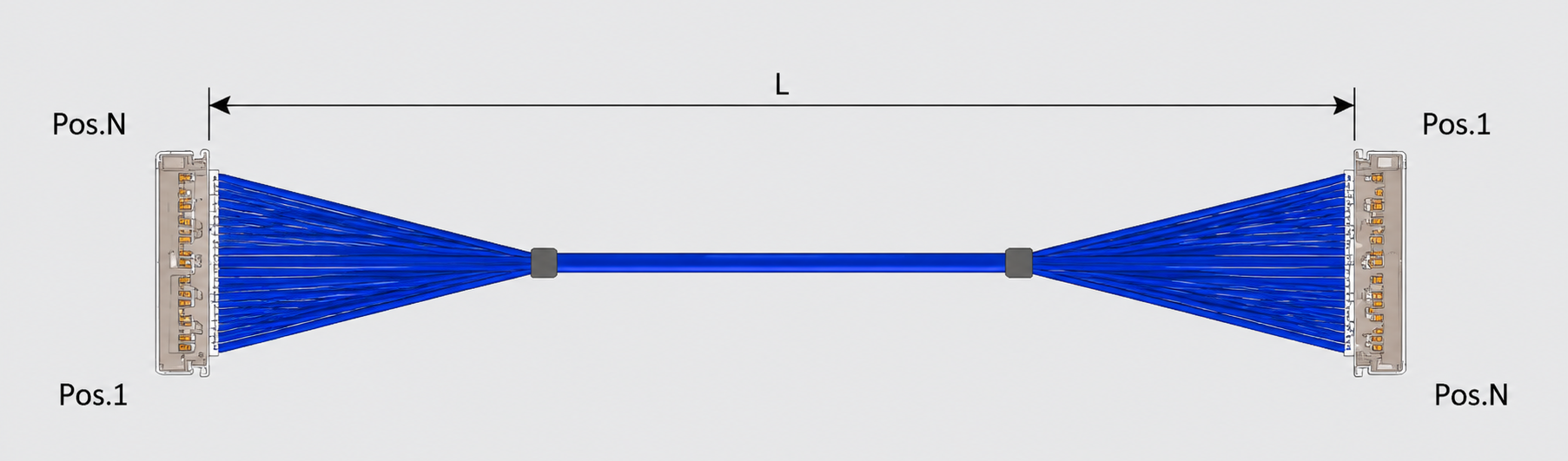

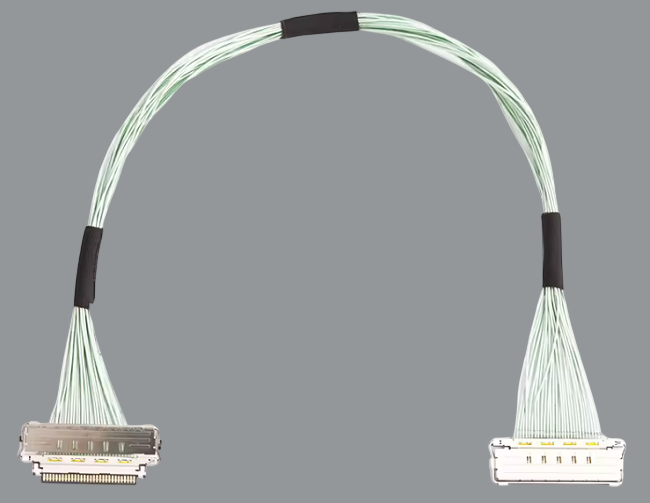

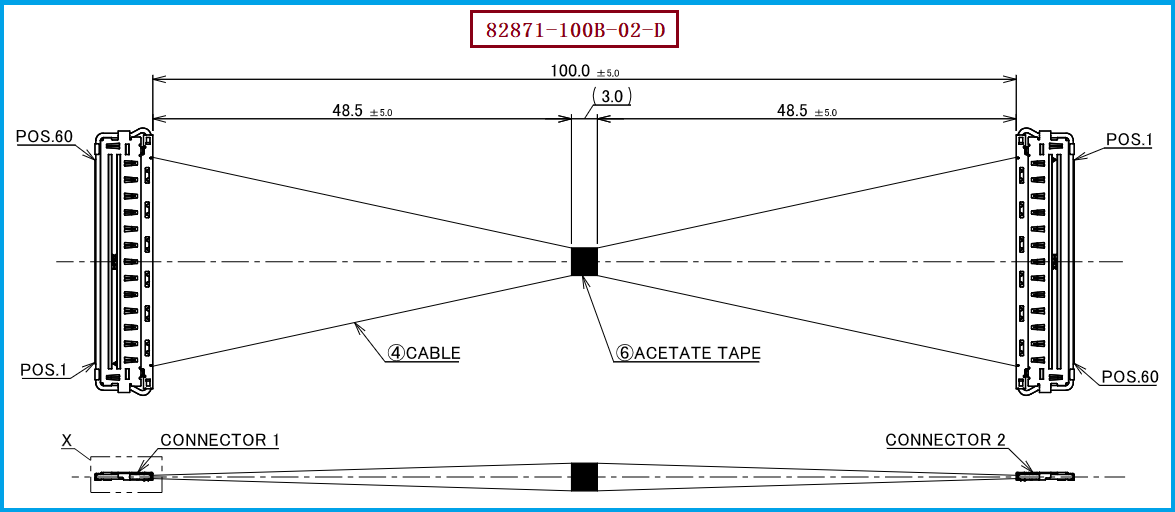

随着笔记本电脑、高速显示模组、工业视觉、AI视觉以及其他高密度电子设备不断向轻薄化、小型化和高速化发展，设备内部连接空间越来越有限，同时对高速信号传输、EMI控制和连接可靠性的要求也越来越高。I-PEX 82871-100B-02-D 是CABLINE®-CA II PLUS系列60Pin极细同轴线束方案之一，采用 40AWG Micro-Coaxial Cable，线束长度为100mm，并采用1-N结构；其线材端配套使用的连接器型号为 20680-060T-01。该系列连接器采用0.4mm Pitch、水平插拔及低背型设计，并具备全屏蔽和机械锁扣等结构特点，可以适应高密度、小型化电子设备中的高速信号连接需求。对于工程师来说，这类40AWG极细同轴线束能够在有限空间内实现多通道信号连接；对于采购人员而言，则可以进一步关注原厂型号对应、连接器匹配、线材规格、线束长度以及批量供应能力，从而为后续产品选型和替代方案评估提供依据。

二、极细同轴线能否替代传统FPC？需要根据实际应用进行判断

极细同轴线能否替代传统FPC？答案需要结合具体应用场景进行判断。 FPC具有柔性线路板集成度高、线路集中以及适合特定弯折结构等特点，而极细同轴线束则采用独立的同轴线结构，在高速信号传输、多通道连接以及EMI控制要求较高的场景中具有自身优势。CABLINE®-CA II PLUS采用0.4mm Pitch、60Pin连接设计，并支持Micro-Coaxial Cable、Twinaxial Cable及Discrete Wire等不同线材方案；其中40AWG属于该系列支持的极细同轴线规格。对于高速显示、工业视觉、AI视觉等需要高密度信号传输的设备，当产品内部空间有限，同时对信号完整性、屏蔽和连接可靠性提出更高要求时，极细同轴线束可以作为传统FPC之外的另一种连接方案。因此，从工程角度来看，与其简单判断“极细同轴线是否能够完全替代FPC”，不如根据设备的传输速率、Pin数量、布线空间、弯折要求、EMI/EMC要求以及连接方式进行综合判断，在适合的应用场景中采用极细同轴线束实现替代或补充。

三、选型和兼容与替代方案参考及建议：不能只看Pin数量

对于正在寻找 I-PEX 82871-100B-02-D 替代产品的工程师和采购人员而言，选型时不能仅以“60Pin”作为判断依据，还需要对线材、长度、结构和连接器进行综合匹配。此次对应的核心规格包括 60Pin、40AWG Micro-Coaxial Cable、100mm线长、1-N结构，同时线材端使用的连接器型号为 20680-060T-01。在兼容替代过程中，应重点核对连接器机械尺寸、插拔方向、锁扣结构、端子排列、线材端接方式以及线束整体成型尺寸，并通过样品进行装配和导通测试；如果产品属于高速信号应用，还应进一步根据实际系统要求进行信号完整性以及EMI/EMC相关验证。对于采购人员来说，如果原厂产品存在采购成本、交期、供应稳定性或者第二供应商导入需求，则可以将兼容替代线束作为供应链优化方案进行评估。我们公司可提供：I-PEX 82871-100B-02-D兼容替代线束方案，围绕40AWG极细同轴线、60Pin高密度连接以及对应连接器应用进行产品开发和制造，为客户提供样品验证及批量生产支持。

四、工程师如何判断极细同轴线束替代方案是否可靠？

一款极细同轴线束是否真正具备替代价值，不能只看产品能否插入连接器，更需要验证其在实际设备中的综合性能。以 I-PEX 82871-100B-02-D 为参考进行替代设计时，工程师首先需要确认60Pin信号连接关系是否与原方案一致，同时检查 40AWG Micro-Coaxial Cable 的规格及线束长度是否符合原设计要求；其次需要验证 20680-060T-01 线材端连接器的匹配情况，包括机械配合、锁定以及装配可靠性；对于高速应用，则需要进一步关注线缆阻抗、信号完整性和EMI控制等因素。CABLINE®-CA II PLUS连接器本身采用0.4mm Pitch、全屏蔽结构和机械锁扣设计，并面向高速信号连接应用，因此替代方案也应从机械、电气和可靠性三个层面进行验证，而不是仅通过外观尺寸判断是否能够替换。对于采购人员来说，则应在工程验证通过后进一步考察供应商的生产工艺、质量控制、批量一致性和持续供货能力，确保“样品能够替代”进一步转化为“批量产品能够稳定替代”。

五、总结

在高密度电子设备不断升级的背景下，极细同轴线束已经成为高速、小型化连接领域的重要解决方案之一。对于 I-PEX 82871-100B-02-D 这类60Pin、40AWG极细同轴线束，真正具有工程价值的替代方案，不仅要实现连接器和线材规格的对应，还需要兼顾线束结构、尺寸、信号传输、EMI控制、装配可靠性以及批量制造一致性。对于笔记本电脑、高速显示模组、工业视觉、AI视觉等产品，如果传统FPC方案在空间、高速信号或EMI等方面无法充分满足设计要求，可以根据实际应用评估极细同轴线束方案；而对于已经采用I-PEX原厂方案、同时希望降低采购成本、缩短交期或建立第二供应来源的客户，也可以通过兼容替代方式进行验证。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82871-100B-02-D兼容替代线束方案，采用40AWG极细同轴线，并针对20680-060T-01连接器应用进行配套制造，为工程师提供替代选型支持，为采购人员提供国产替代及稳定供应的选择。 总体而言，I-PEX 82871-100B-02-D、40AWG极细同轴线材以及20680-060T-01连接器共同构成了本方案的核心识别信息，实际替代时仍应以原始图纸、样品尺寸及实际测试验证结果作为最终选型依据。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
