一、面向高速设备内部连接的40AWG极细同轴线束方案，满足高密度与高速传输需求

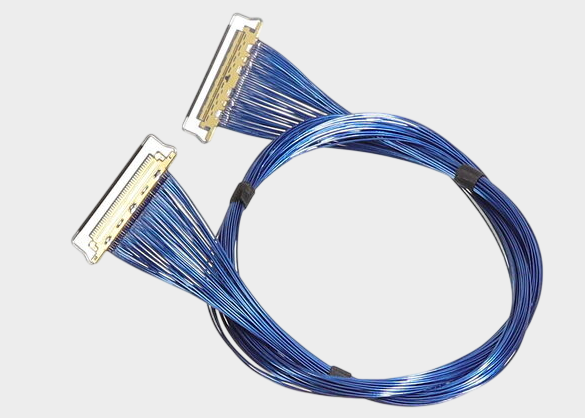

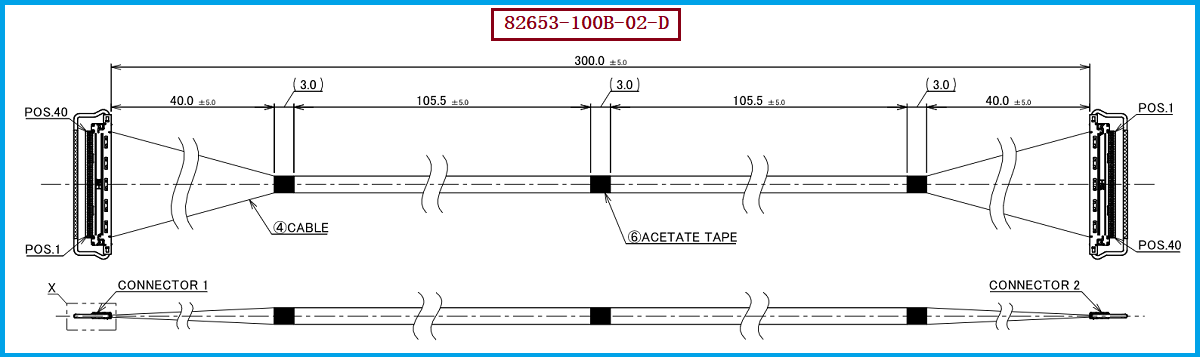

随着笔记本电脑、高分辨率显示设备、工业视觉、AI设备以及精密电子产品不断向轻薄化、高性能方向发展，设备内部连接线束不仅需要满足有限空间内的布线要求，同时还必须保证高速信号传输过程中的稳定性。I-PEX CABLINE®-CA系列40Pin极细同轴线束 82653-100B-02-D，采用40AWG Micro-Coaxial极细同轴线材方案，搭配高密度微型连接结构，可应用于高速差分信号传输场景。

针对该型号线束的国产兼容替代需求，我们公司可提供 I-PEX 82653-100B-02-D兼容替代线束方案，根据原产品结构特点进行线材规格、连接器匹配、电气性能以及机械尺寸方面的对应开发。该方案采用40AWG极细同轴线，通过精密制造工艺控制线束外径、阻抗一致性以及信号传输性能，帮助客户实现稳定可靠的国产化替代。

该产品线材端采用匹配连接器型号 20634-140T-02，通过40Pin高密度连接设计，实现主板、显示模组及高速电子模块之间的数据传输连接。对于工程师和采购人员而言，在进行替代选型时，不仅需要关注Pin数量和连接器型号，还需要综合考虑线材规格、屏蔽结构、信号完整性以及批量供应能力。

二、极细同轴线束如何做到超低信号损耗？从结构设计到信号完整性控制解析

高速信号传输过程中，线束产生的损耗主要来自导体电阻、介质损耗、阻抗变化以及电磁干扰等因素。极细同轴线束能够实现较低信号损耗，关键在于其特殊的同轴结构设计。以 I-PEX 82653-100B-02-D极细同轴线束为例，其采用40AWG Micro-Coaxial Cable，通过中心导体传输信号，外围屏蔽层隔离外部干扰，使信号能够在更加稳定的电磁环境中传输。

首先，40AWG极细同轴线材具备良好的阻抗控制能力。在高速差分信号应用中，阻抗连续性直接影响信号质量，如果线束内部阻抗发生明显变化，会导致信号反射、衰减增加以及眼图质量下降。因此，优质极细同轴线束需要通过精密控制导体尺寸、绝缘层厚度以及屏蔽层结构，使整个传输路径保持稳定。

其次，极细同轴线束采用独立屏蔽结构，可以有效降低相邻信号之间的串扰影响。在40Pin高密度排列环境下，多通道高速信号同时传输时，屏蔽性能直接影响系统稳定性。通过合理的接地设计和屏蔽层处理，可以减少EMI电磁干扰，提高高速数据传输可靠性。

此外，连接器与线束之间的匹配同样决定最终传输性能。对于 20634-140T-02连接器匹配方案，需要保证端子压接精度、线序排列以及阻抗连续性，避免因连接区域产生信号突变而影响高速传输。因此，极细同轴线束的低损耗表现不仅依赖线材本身，更依赖完整的线束制造工艺体系。

三、工程选型与兼容替代方案参考及建议：关注连接器、线材规格与性能匹配

针对I-PEX CABLINE®-CA系列40Pin极细同轴线束应用，工程师和采购人员在选择兼容替代产品时，需要重点确认以下几个方面：首先是连接器匹配，原方案采用 20634-140T-02连接器，替代设计需要确保连接器结构尺寸、Pin数量、安装方式以及配合可靠性满足原设计要求；其次是线材规格匹配，原产品采用 40AWG Micro-Coaxial极细同轴线，替代方案应保持相同等级的线径规格，以保证空间适配性和高速信号性能。

在高速显示、高速数据传输以及工业设备应用中，不能简单通过普通电子线替代极细同轴线束，因为普通线材在阻抗控制、抗干扰能力以及高速传输损耗方面难以满足要求。选择国产替代方案时，应重点验证线束长度、Pin定义、连接器兼容性、信号衰减、串扰性能以及长期可靠性。

我们公司可提供 I-PEX 82653-100B-02-D兼容替代线束方案，支持根据客户设备结构和应用需求进行极细同轴线束定制开发，包括40AWG线材匹配、20634-140T-02连接器适配、高速信号测试验证以及批量生产供应，为客户提供稳定可靠的高速连接解决方案。

四、国产极细同轴线束制造能力，为高速电子设备提供可靠连接保障

随着高速接口技术不断升级，极细同轴线束已经成为高端电子设备内部连接的重要组成部分。相比传统线束方案，40AWG极细同轴线束具备体积小、重量轻、高速传输性能稳定以及抗干扰能力强等优势，能够满足现代电子产品对于空间利用率和信号质量的双重要求。

围绕 I-PEX 82653-100B-02-D型号产品，我们公司具备极细同轴线束研发与制造能力，可根据客户需求提供兼容替代产品设计，从40AWG Micro-Coaxial线材选型，到20634-140T-02连接器匹配，再到整体线束加工制造，实现从样品验证到批量生产的一体化服务。

五，总结

I-PEX 82653-100B-02-D是一款面向高速、高密度电子设备连接需求的40Pin极细同轴线束产品，其核心优势在于40AWG超细同轴结构、稳定的阻抗控制能力以及优秀的抗干扰性能。对于需要国产化替代或供应链优化的客户，我们公司可提供 I-PEX 82653-100B-02-D兼容替代线束方案，帮助客户实现性能可靠、规格匹配、供应稳定的高速极细同轴连接方案。

我是【线束线缆组件品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与王先生联系:  18013280587（微信同号）。
