一、面向高速应用的I-PEX CABLINE®-CA 30Pin极细同轴线束解决方案

随着笔记本电脑、AI设备、工业视觉、智能终端以及高性能计算设备不断向轻薄化、高速化方向发展，内部信号连接对于线束的空间占用、传输性能以及可靠性提出了更高要求。传统线材方案在高速信号传输过程中容易受到空间限制、电磁干扰以及信号衰减等问题影响，而极细同轴线束凭借优异的阻抗控制能力、低串扰特性以及良好的屏蔽性能，逐渐成为高速电子设备内部连接的重要解决方案。

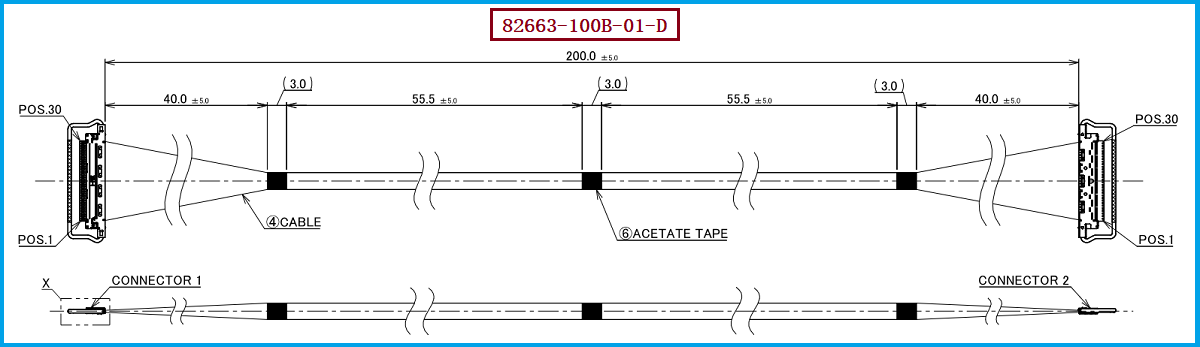

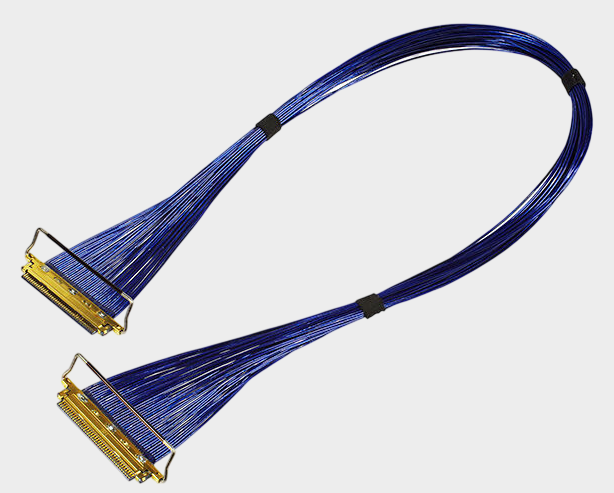

本文介绍的 I-PEX 82663-100B-01-D 极细同轴线束，属于 I-PEX CABLINE®-CA 系列30Pin Micro-Coaxial Harness 产品方案，采用 40AWG极细同轴线材，线材端搭配 I-PEX 20634-130T-02连接器。该方案采用0.4mm Pitch高密度连接设计，适用于空间受限、高速信号传输需求的电子设备内部连接。

针对该型号线束产品，我司具备极细同轴线束研发、生产制造及替代开发能力，可根据客户设备结构、电气性能要求以及安装环境需求，提供与 I-PEX 82663-100B-01-D 兼容替代线束方案，帮助客户实现进口线束国产化替代，提高供应链稳定性。

二、极细同轴线束的材质究竟有什么讲究？决定高速传输性能的关键因素

对于工程师而言，极细同轴线束并不仅仅是“越细越好”，其内部材料选择直接影响最终产品的高速传输能力和使用寿命。一款高性能极细同轴线束通常由中心导体、绝缘介质层、屏蔽层以及外被材料组成，每一层材料都承担着不同作用。

其中，中心导体材料主要影响信号传输效率以及电阻损耗；高性能绝缘材料需要保证稳定介电常数，使高速信号传输过程中保持良好的阻抗一致性；屏蔽层材料则决定线束抗EMI电磁干扰能力，可以有效降低外部噪声对高速差分信号的影响；外被材料则需要兼顾耐弯折性、耐温性能以及长期可靠性。

对于 40AWG极细同轴线束而言，由于线径更小，对制造工艺和材料控制提出了更高要求。在高速数据传输场景中，材料选择不仅关系到插入损耗、回波损耗等电气指标，同时也影响设备长期运行稳定性。因此，在替代进口极细同轴线束产品时，需要综合考虑线材规格、阻抗匹配、屏蔽结构以及连接器匹配等多个因素，而不是简单替换线材。

三、I-PEX 82663-100B-01-D兼容替代方案及选型建议

针对采用 I-PEX CABLINE®-CA 系列连接器的高速设备项目，在进行极细同轴线束选型时，工程师和采购人员需要重点确认以下几个方面：首先，需要确认连接器接口规格，包括线材端连接器型号 20634-130T-02 是否匹配设备端PCB连接结构；其次，需要确认线束Pin数、线序定义、长度尺寸以及安装空间；同时，还需要关注极细同轴线材AWG规格、电气性能以及高速信号完整性要求。

选型和兼容与替代方案参考及建议：

对于原使用 I-PEX 82663-100B-01-D 的设备项目，可按照原线束结构参数进行兼容开发，包括30Pin连接方案、40AWG Micro-Coaxial极细同轴线材、对应连接器接口匹配以及线束尺寸设计。同时，根据客户实际应用需求，可进一步优化线束长度、出线方向、屏蔽方式以及加工工艺，实现更加符合终端设备需求的定制化方案。

我司可提供：I-PEX 82663-100B-01-D兼容替代线束方案，支持极细同轴线束的设计开发、样品制作及批量生产，可满足客户对于高速传输、小型化布局以及稳定供应链的需求。

四、面向未来高速设备的极细同轴线束制造能力与应用价值

随着USB4、DisplayPort、eDP、高速摄像模组以及AI设备内部高速互联需求不断提升，极细同轴线束正在成为高端电子设备内部连接的重要组成部分。I-PEX CABLINE®-CA系列连接方案凭借0.4mm Pitch小型化设计、机械锁扣结构以及屏蔽优化设计，为高速信号传输提供了可靠基础。

我司专注于极细同轴线束产品研发制造，可围绕客户产品需求提供从线材选型、连接器匹配、结构设计、样品验证到批量生产的一站式服务。针对 I-PEX 82663-100B-01-D 产品，我司能够提供高匹配度兼容替代方案，帮助客户降低采购成本，提高产品交付稳定性。

五，总结

I-PEX 82663-100B-01-D极细同轴线束是一款针对高速、小型化电子设备设计的30Pin Micro-Coaxial线束方案，其采用40AWG极细同轴线材，并配套20634-130T-02连接器，在空间利用率、信号完整性以及可靠连接方面具有明显优势。通过专业化极细同轴线束制造能力，我司可为客户提供稳定可靠的兼容替代产品，满足未来高速电子设备持续升级需求。

我是【线束线缆组件品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与王先生联系:  18013280587（微信同号）。
