一、50Pin高密度极细同轴线束，面向小型化设备连接需求

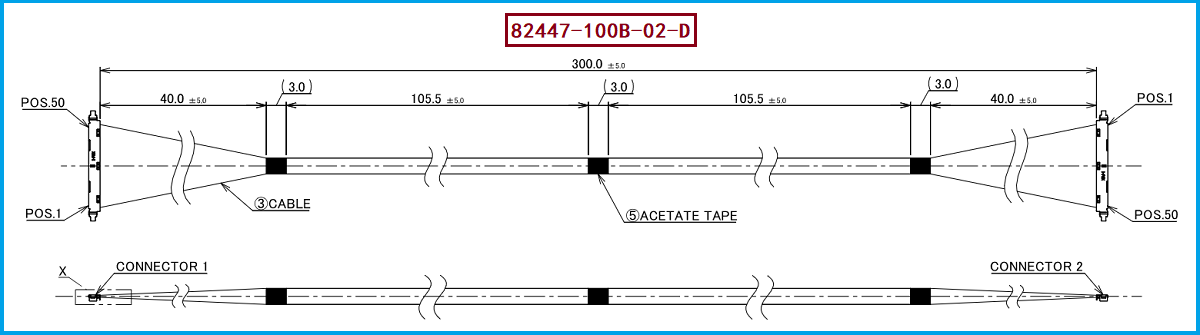

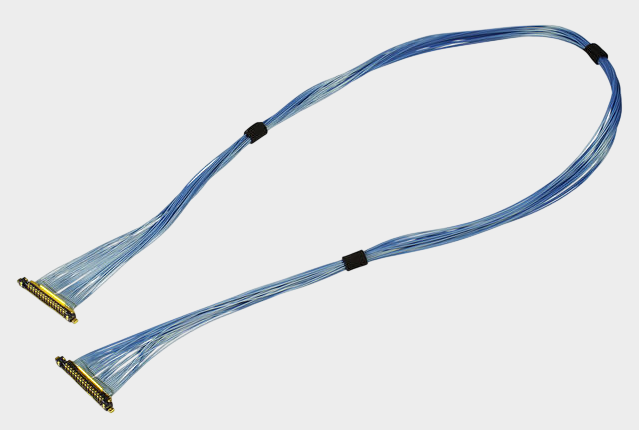

随着笔记本电脑、平板电脑、显示设备、VR/AR设备等电子产品不断向轻薄化、小型化发展，设备内部可用于布线的空间越来越有限，而高速信号连接又对线束的尺寸、连接密度以及信号传输能力提出了更高要求。I-PEX CABLINE®-UX II采用0.25mm Contact Pitch、Vertical（Right Angle）垂直插拔结构，并提供30Pin、34Pin、40Pin和50Pin规格，官方定位于空间有限的小型电子产品，同时强调其Plug尺寸小巧、适合穿过转轴以及多点接地设计。 本次介绍的产品为 I-PEX 82447-100B-02-D，属于CABLINE-UX II系列50Pin Micro-Coaxial Cable Harness，采用46AWG极细同轴线，线束长度为300mm，线位定义为1-N；其线材端配套连接器型号为 20532-050T-02-1。I-PEX官方型号资料明确将82447-100B-02-D列为50Pin、46AWG、300mm、1-N标准Harness。 对于工程师来说，这类线束的选型不能只看Pin数，还需要综合确认连接器型号、线材规格、长度、线位关系、安装空间及实际应用环境；对于采购人员而言，明确完整料号和关键规格，则有助于进行供应商询价、替代料评估及批量采购。

二、为什么极细同轴线束需要提前进行验证？

对于极细同轴线束而言，提前验证的意义在于确认产品在结构、电气、装配和实际使用环境中的匹配程度，而不仅仅是确认线束是否能够正常导通。以 I-PEX 82447-100B-02-D为例，其采用50Pin、46AWG Micro-Coaxial Cable以及300mm长度，并采用1-N线位定义，因此在进行兼容替代时，需要确认连接器配合关系、Pin对应关系、线材尺寸、线束长度及实际走线方式是否满足原设备设计要求。CABLINE-UX II官方资料显示，该系列Contact Pitch为0.25mm，Mated Height为1.04 +0.06/-0.1mm，Depth为2.4mm，并支持5Gbps/lane NRZ的参考传输速度；同时官方列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。 因此，对于工程师而言，在正式导入替代线束之前进行样品验证，可以提前发现连接器配合、装配空间、线序、机械应力以及高速信号传输方面可能存在的问题，避免问题进入批量生产阶段；对于采购人员来说，提前完成样品验证，也能够在供应商正式导入前建立更加明确的规格和验收依据。需要注意的是，官方页面将高速传输参数及相关接口列为参考信息，实际系统性能仍应以具体设备和验证结果为准。

三、选型和兼容与替代方案参考及建议

针对 I-PEX 82447-100B-02-D进行兼容替代时，建议工程和采购团队以完整规格作为判断基础，而不是仅凭外观或“50Pin”进行选择。首先需要确认CABLINE-UX II系列及50Pin结构，其次需要确认配套线材端连接器 20532-050T-02-1，同时确认Micro-Coaxial Cable为46AWG、线束长度为300mm以及1-N线位定义。I-PEX官方推荐料号中，50Pin对应的Plug Cable Assembly为20531-050T-02-1，Plug Housing为20532-050T-02-1，Plug Metal Cover为2799-0501，Receptacle为20533-250E；而50Pin 46AWG 1-N标准Harness则分别提供100mm、200mm和300mm版本，对应82447-100B-02-D为300mm版本。 上传资料同样列出了20532-050T-02-1这一50Pin Plug Housing型号以及82447-100B-02-D这一50Pin、46AWG、300mm、1-N线束型号。 我们公司可提供：I-PEX 82447-100B-02-D兼容替代线束方案，可围绕客户原有线束的连接器、Pin数、46AWG极细同轴线、300mm长度及1-N线位关系进行兼容替代开发，为工程师提供样品验证和替代开发支持，也为采购人员提供更多极细同轴线束供应选择。对于涉及高速信号的实际项目，建议在结构、电气及信号完整性验证通过后再进行批量导入。

四、从前期验证到批量采购，关注极细同轴线束的一致性

对于极细同轴线束项目而言，可靠的替代方案不仅是找到一款“尺寸类似”的产品，更重要的是确保连接器匹配、线材规格、线位定义、长度以及加工一致性能够满足实际设备要求。CABLINE-UX II采用0.25mm Contact Pitch和小型化结构，官方资料指出其Plug尺寸适合有限空间及转轴类应用，同时通过Wire Shield、Ground Bar、Plug Shell、Receptacle Shell到PCB形成相应的接地路径，用于EMC相关设计。 对于 82447-100B-02-D这类50Pin、46AWG、300mm、1-N极细同轴线束，前期验证可以围绕连接器配合、线序准确性、线束尺寸、实际布线路径以及设备工作状态下的机械和电气表现展开，从而降低批量导入后的质量风险。我们公司专注于极细同轴线束生产制造，可根据客户提供的原始料号、样品或技术要求进行兼容替代开发，并支持从规格确认、样品制作到批量生产的产品供应，为工程研发和采购替代提供相应的线束制造支持。

五，总结

I-PEX 82447-100B-02-D是CABLINE®-UX II系列50Pin、46AWG、300mm、1-N极细同轴线束，其线材端配套连接器型号为20532-050T-02-1。对于此类高密度极细同轴线束，提前验证能够帮助工程师在正式导入前确认连接器配合、线位定义、线材规格、长度、安装空间及实际应用性能，降低设计变更和批量生产风险。针对需要进行国产化、供应链优化或第二供应商开发的客户，我们公司可提供I-PEX 82447-100B-02-D兼容替代线束方案，围绕50Pin、46AWG、300mm、1-N等关键规格开展产品开发与制造，为工程验证和采购选型提供极细同轴线束解决方案。

我是【线束线缆组件品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
