一、面向高密度高速连接的极细同轴线束方案

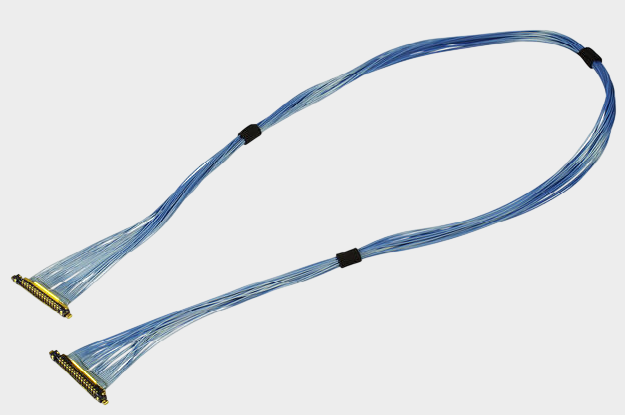

在笔记本电脑、平板电脑、显示模组及其他轻薄型电子设备中，内部连接空间越来越有限，而高速信号传输对线束的阻抗、屏蔽、柔性、尺寸及连接可靠性又提出了更高要求。I-PEX CABLINE®-UX II系列正是面向这类应用推出的超小型极细同轴连接方案，其连接器采用0.25mm Contact Pitch、Vertical（Right Angle）垂直插拔结构，支持30、34、40、50Pin等规格，并可搭配AWG 44、AWG 46 Micro-Coaxial Cable。 本次介绍的目标产品为 I-PEX 82907-100B-02-D，属于CABLINE-UX II系列50Pin、100mm、1-N结构的极细同轴线束，线束采用46AWG极细同轴线，线材端配套连接器型号为 20532-050T-02-1。对于工程师而言，这类线束的价值不仅在于“连接50个信号点”，更在于通过极细同轴结构在有限空间内实现高密度信号连接，同时兼顾线束柔性及设备内部布线空间要求；对于采购人员而言，则需要关注具体料号、Pin数、线材AWG、线束长度、连接器型号以及两端连接关系是否与原应用一致。I-PEX官方资料将82907列为CABLINE-UX II 50Pin、46AWG Micro-Coaxial、L=100mm、1-N的Evaluation Harness型号。

二、极细同轴线束设计错误可能导致哪些问题？

极细同轴线束虽然尺寸很小，但其设计和加工要求并不低，尤其是在高速信号应用中，一个看似细小的设计或制造偏差，都可能影响整机性能。例如线材规格选择错误、AWG不匹配、阻抗设计不合理、屏蔽结构处理不当、线束长度偏差过大、连接器型号或Pin数选错，以及线序对应错误，都可能造成信号衰减增加、反射加剧、串扰增大、EMI问题、通信不稳定甚至设备无法正常工作；如果线束在弯折区域的成形半径、固定方式或端部应力控制不合理，还可能进一步引起导体疲劳、屏蔽层损伤、端子接触异常等可靠性问题。因此，对于 I-PEX 82907-100B-02-D 这类50Pin极细同轴线束，不能只依据“外观相似”判断是否可以替代，而应围绕连接器型号、Pin数量、46AWG线材、线束长度、结构尺寸、线序及电气性能进行综合确认。CABLINE-UX II本身采用0.25mm窄间距结构，官方资料给出的参考传输速度达到5Gbps/lane NRZ，并列出了USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用，因此对于此类产品，工程设计阶段尤其需要重视信号完整性和线束加工一致性。

三、选型和兼容与替代方案参考及建议

针对需要寻找 I-PEX 82907-100B-02-D 替代产品的工程师和采购人员，建议首先确认原线束是否为CABLINE-UX II系列50Pin结构，再核对线材端连接器 20532-050T-02-1、46AWG极细同轴线、100mm级线束长度以及原设备实际安装空间和布线方式。在实际替代开发中，不建议仅按照连接器外形或Pin数量进行简单替换，而应同时验证连接器装配匹配性、线材规格、线束尺寸、线序、导通与绝缘性能，并根据具体高速信号应用进一步进行信号完整性验证。I-PEX官方CABLINE-UX II资料显示，50Pin Plug Housing对应型号为20532-050T-02-1，50Pin Plug Cable Assembly对应20531-050T-02-1，50Pin Receptacle对应20533-250E；同时，82907-100B-02-D属于50Pin、46AWG、100mm、1-N标准样品线束。 我们公司可提供：I-PEX 82907-100B-02-D兼容替代线束方案，可根据客户实际设备结构及技术要求，对极细同轴线材、连接器、线束长度、线序及整体加工结构进行匹配开发，为工程验证、样品替换以及批量采购提供极细同轴线束制造支持。对于采购人员，如果原供应商交期、成本、MOQ或供货稳定性存在压力，也可以将原I-PEX料号作为参考基准，与我司进行规格核对后开展兼容替代评估。

四、从工程验证到批量采购，关注的不只是“能不能连接”

极细同轴线束的真正难点，在于小型化结构、高密度连接、信号传输和制造一致性之间的综合平衡。对于 I-PEX 82907-100B-02-D 这款CABLINE-UX II 50Pin线束而言，46AWG极细同轴线与20532-050T-02-1连接器构成了其关键的产品识别信息；在实际选型或替代过程中，还应结合原设备的安装空间、线束走向、长度、Pin定义及高速信号要求进行确认。对于工程师，我们可以从原产品规格出发协助进行兼容性分析与样品验证；对于采购人员，则可以围绕原料号进行替代料评估、规格确认及批量供货沟通。我们公司专注于极细同轴线束的生产制造，可提供I-PEX 82907-100B-02-D兼容替代线束方案，帮助客户在满足实际应用要求的基础上获得更多供应选择。

五，总结

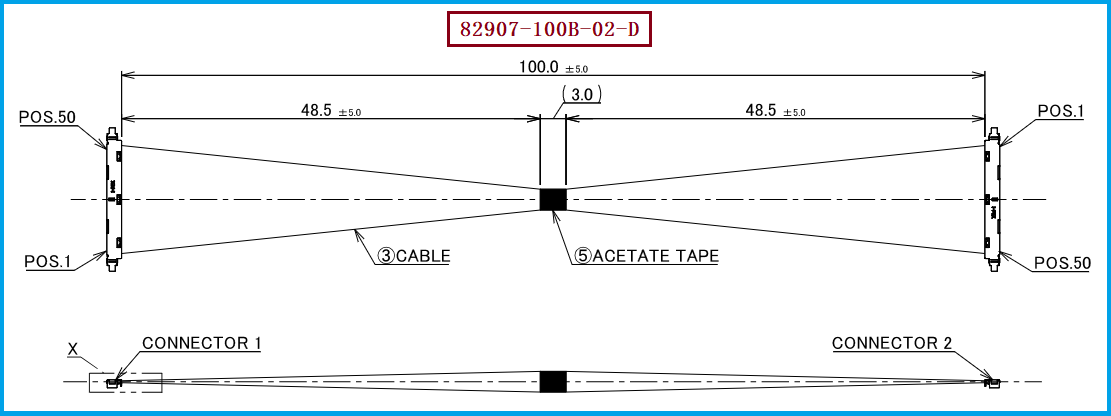

I-PEX 82907-100B-02-D 是CABLINE-UX II系列50Pin、100mm、1-N极细同轴线束，配套线材端连接器型号为20532-050T-02-1，采用46AWG极细同轴线。对于此类高密度、小型化、高速信号线束，正确的选型不仅要看Pin数和外观，更要综合考虑连接器、AWG规格、线束结构、尺寸、线序及信号完整性等因素。我们公司可围绕原I-PEX料号进行极细同轴线束兼容替代开发与制造，为客户提供从样品验证到批量生产的替代线束解决方案。

我是【线束线缆组件品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
