一、I-PEX 83031-100B-01-D：面向小型化高速设备的26PIN极细同轴线束

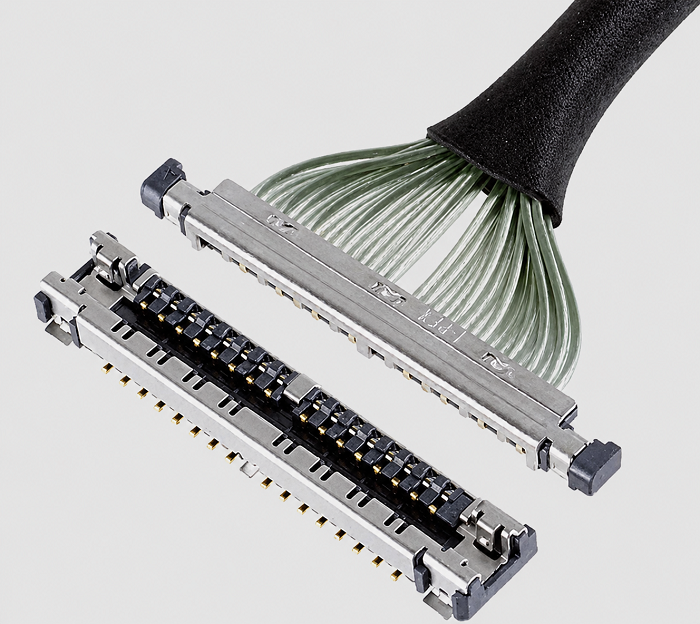

随着笔记本电脑、平板电脑、显示模组、摄像头模组及其他轻薄型电子设备不断向小型化、高密度和高速化发展，设备内部连接空间越来越有限，而USB 3.1、eDP、HDMI、MIPI等高速信号又对线缆的阻抗、损耗、串扰以及屏蔽能力提出了更高要求。在这种应用环境下，极细同轴线束能够将“小尺寸布线”和“高速信号传输”结合起来。本文重点介绍的 I-PEX 83031-100B-01-D，属于I-PEX CABLINE®-UA II系列26PIN Micro-Coaxial Harness，官方型号信息对应 26PIN、44AWG Micro-Coaxial、L=100mm、1-1结构；其配套线材端连接器为 I-PEX 20497-026T-30，属于CABLINE-UA II 26PIN Plug Housing，连接器采用 0.3mm Contact Pitch。I-PEX官方资料显示，CABLINE-UA II采用Vertical（Right Angle）结构，Mated Height为 1.27 ± 0.1mm，支持26、32、40、50PIN，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable，体现出其面向狭小空间、高密度信号连接的产品定位。

二、USB 3.1传输能用极细同轴线吗？关键不只是“能不能”，而是高速信号完整性是否匹配

答案是：可以用于USB 3.1等高速信号传输场景，但是否能够在具体设备中稳定满足USB 3.1性能，需要结合线材、连接器、长度及整个系统的高速信号完整性进行验证。I-PEX官方针对CABLINE-UA II给出的Transmission Speed（Reference Only）为 5 Gbps/lane NRZ，并明确列出 USB 3.1 Gen 1（5 Gbps/lane）、V-by-One HS 1.4（4 Gbps/lane）、HDMI 1.3（3.4 Gbps/lane）、eDP（2.7 Gbps/lane）以及MIPI等参考应用标准。 对工程师而言，这意味着极细同轴线并不是因为“线很细”就不能用于高速USB信号，真正决定高速传输效果的是其特性阻抗、插损、回损、串扰、屏蔽以及端接结构等综合因素。对于44AWG极细同轴线束，还需要关注线材自身结构和实际长度对高频信号衰减的影响；而对于采购人员而言，则不能仅凭“USB 3.1兼容”几个字判断替代产品是否合格，更合理的方式是要求供应商根据实际线长和连接器组合进行高速信号完整性验证。I-PEX官方页面同时提供CABLINE-UA II的Single/Differential Signal Integrity Reports、Touchstone数据以及SI测试板资源，也进一步说明该系列高速应用需要从完整信号链路角度进行评估。

三、选型和兼容与替代方案参考及建议：重点核对26PIN、0.3MM、44AWG与1-1结构

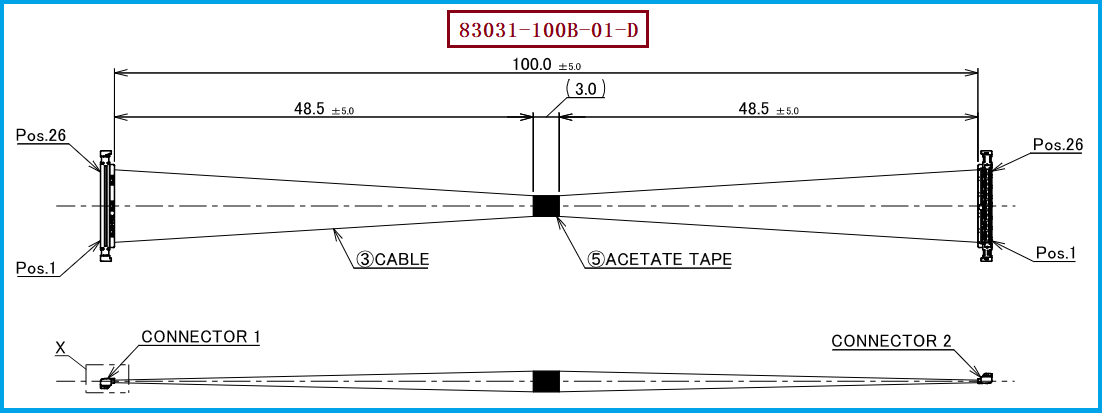

对于研发工程师和采购人员而言，如果现有设备采用 I-PEX 83031-100B-01-D，进行兼容替代时不建议只按照“26PIN连接器”寻找替代品，而应同时核对连接器、线材、长度、结构和高速性能。该型号对应 26PIN、44AWG Micro-Coaxial、100mm、1-1结构，配套线材端连接器型号为 20497-026T-30，连接器Pitch为 0.3mm；I-PEX官方型号表也明确将83031-100B-01-D列为“26pin micro-coaxial 44AWG L=100mm 1-1”评估样品型号，并与83032-100B-01-D（200mm）及83033-100B-01-D（300mm）形成同系列不同长度方案。 在替代开发过程中，建议研发端重点确认连接器嵌合尺寸、Pin位定义、出线方向、线束长度、线材外径、44AWG规格、阻抗及端接工艺；如果用于USB 3.1等高速信号，则进一步确认插损、回损、串扰以及实际系统中的眼图或误码表现。对于采购端，则建议将“原厂料号对应关系、连接器型号、Pin数/Pitch、线材AWG、线长、结构以及高速性能验证”作为供应商导入的基本条件。我们公司可提供：I-PEX 83031-100B-01-D兼容替代线束方案，可围绕 20497-026T-30、26PIN、0.3MM Pitch、44AWG Micro-Coaxial Cable、100mm及1-1结构进行极细同轴线束的兼容开发与生产制造，为客户提供第二供应商、国产替代及定制化极细同轴线束方案。最终兼容性仍应以客户实际设备的机械、电气、高速信号及可靠性验证结果为准。

四、从工程应用到采购导入：极细同轴线束的价值不仅是“更细”

CABLINE-UA II系列的产品定位非常明确：在有限空间内实现高密度、高速信号连接。I-PEX官方资料显示，该系列采用0.3mm Pitch、Vertical Right Angle结构，Mated Height为1.27 ±0.1mm，并具有小型Plug设计；官方参考案例中，采用外径约0.29mm同轴线加工的26PIN线束可以通过内径约Φ2.65mm的转轴或软管，体现了极细同轴线束在转轴、铰链及狭窄通道中的布线优势。 因此，对于需要在有限空间内布置多路高速信号的产品，83031-100B-01-D这类26PIN、44AWG、100mm、1-1结构的极细同轴线束具有较强的工程应用价值。对于研发工程师，它可以作为小型化、高密度高速互连设计中的参考方案；对于采购人员，则可以作为寻找国产替代、第二供应商和成本优化方案时的明确目标型号。我们公司专注于极细同轴线束的生产制造，可提供I-PEX 83031-100B-01-D兼容替代线束方案，并可根据客户产品结构、线长、连接器及高速信号要求进行针对性开发。

五，总结

I-PEX 83031-100B-01-D是一款CABLINE-UA II系列 26PIN、44AWG、100mm、1-1结构的极细同轴线束，配套线材端连接器为 20497-026T-30，连接器采用 0.3mm Pitch。从I-PEX官方资料来看，CABLINE-UA II的参考传输能力达到 5 Gbps/lane NRZ，并将USB 3.1 Gen 1列为参考应用标准，因此极细同轴线完全可以进入USB 3.1等高速信号应用场景；但实际应用不能只看理论速率，还必须结合具体线材、长度、连接器和系统SI结果进行确认。 对于正在寻找国产替代或第二供应商的研发与采购客户，我们公司可提供I-PEX 83031-100B-01-D兼容替代极细同轴线束方案，围绕原型号的连接器、Pin数、Pitch、44AWG线材及结构要求进行匹配开发与生产制造。
