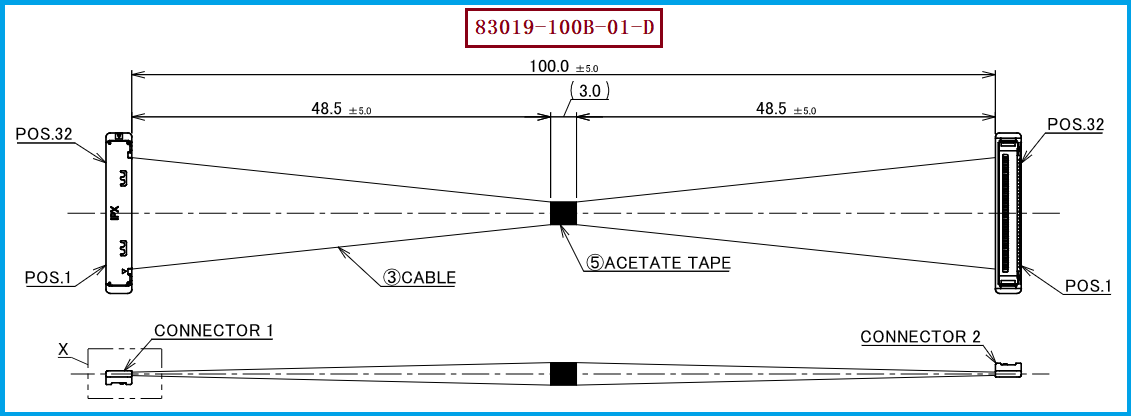

一、I-PEX 83019-100B-01-D：32Pin极细同轴线束的规格识别

随着笔记本电脑、高速显示模组、工业视觉、AI视觉设备及其他高密度电子产品不断向轻薄化、小型化和高速化发展，设备内部对于极细、高密度、高速传输线束的需求越来越高。本文重点介绍的 I-PEX 83019-100B-01-D，属于I-PEX CABLINE®-SS系列32Pin极细同轴线束，其核心规格为32Pin、40AWG Micro-Coaxial Cable、100mm长度、1-1结构。该型号线材端配套使用的连接器型号为 20373-R32T-06，对应CABLINE-SS 32Pin Plug Housing。CABLINE-SS系列采用0.4mm端子间距、垂直直角插拔及水平出线等小型化设计，并采用W-Point接触结构，适合空间紧凑及高速信号连接场景。对于工程师来说，识别一款极细同轴线束不能只看Pin数，还需要同时确认料号、线材AWG、线束长度、线序、连接器型号以及实际结构尺寸；对于采购人员而言，这些参数也是寻找第二供应来源及兼容替代产品时的重要核对依据。

二、极细同轴线束可以做多长？需要综合长度与高速性能进行选择

在实际项目选型过程中，“极细同轴线束可以做多长？”是工程师和采购人员经常关注的问题。根据CABLINE-SS系列相关产品资料，同系列Harness可以提供不同长度规格，例如100mm、200mm、300mm等，因此极细同轴线束并不是只能生产固定长度。本文对应的 I-PEX 83019-100B-01-D标准规格为100mm，而同系列还存在其他长度型号，可以满足不同设备内部的布线需求。需要注意的是，线束长度并不是越长越好，尤其是在高速显示、高速摄像头、工业视觉和AI视觉等应用中，随着线长增加，需要进一步关注信号完整性、阻抗控制、插损、串扰以及实际系统传输性能。因此，工程师在提出“能做到多长”时，应同时考虑设备内部走线距离、弯折空间、连接器位置、信号速率及测试要求。对于采购人员，如果原有产品是83019-100B-01-D，应首先按照100mm、32Pin、40AWG、1-1结构进行替代验证；如果实际项目需要200mm、300mm或其他定制长度，则建议在确认完整技术参数后进行针对性的样品开发和性能验证。

三、选型和兼容与替代方案参考及建议：完整参数匹配比单纯Pin数匹配更重要

对于需要寻找CABLINE-SS兼容替代产品的工程师和采购人员，建议将 I-PEX 83019-100B-01-D作为完整目标型号进行规格确认，并重点核对20373-R32T-06连接器、32Pin、40AWG Micro-Coaxial Cable、100mm长度以及1-1线序结构。其中，连接器匹配需要关注0.4mm Pitch、插拔方向、出线方向、结合高度、连接器外形尺寸及PCB安装空间；线材部分则需要确认40AWG极细同轴线的实际结构、阻抗及高速信号传输要求；线束加工部分还需要确认两端Pin Assignment、端接方式、剥线尺寸及成品长度。特别是高速应用，不能仅凭连接器外形相同就认定产品完全兼容，还需要通过实际样品进行导通、耐压、绝缘、高速信号完整性及机械可靠性等方面的验证。我们公司可提供：I-PEX 83019-100B-01-D兼容替代线束方案，可围绕32Pin、40AWG、100mm及对应连接器规格进行极细同轴线束生产制造，为工程师提供兼容替代开发及样品验证支持，也可以根据实际项目需求对线束长度、线序及相关规格进行针对性匹配。

四、从工程师和采购视角看：替代极细同轴线束应该重点确认哪些因素

对于工程师而言，一款极细同轴线束能否真正替代原厂产品，需要从“机械、电气、加工、应用”多个维度综合判断。机械方面，需要确认连接器是否能够正常插合、锁定及安装，线束出线方向和弯折空间是否与原设备一致；电气方面，需要确认40AWG极细同轴线材的阻抗、导通性能以及高速信号传输能力是否满足系统要求；加工方面，需要保证32个通道的Pin Assignment准确，避免出现线序错误，同时控制端接质量、线长公差和外观尺寸；采购方面，则需要重点考察供应商是否具备稳定的极细同轴线束量产能力、样品开发能力、交期保障能力以及持续供应能力。因此，对于 I-PEX 83019-100B-01-D这类产品，真正有价值的替代方案并不是简单寻找一个“看起来一样”的32Pin线束，而是建立从连接器匹配→40AWG线材→线序→长度→端接加工→性能验证→批量生产的完整替代体系。对于需要降低采购成本、缩短供应周期或建立第二供应来源的企业，这种完整的兼容替代能力尤其重要。

五、总结

综合来看，I-PEX 83019-100B-01-D是一款具有明确规格定义的CABLINE-SS 32Pin极细同轴线束，其主要配置为32Pin + 40AWG Micro-Coaxial Cable + 100mm + 1-1结构，线材端配套连接器型号为 20373-R32T-06。在实际选型时，工程师应重点关注连接器机械兼容性、40AWG线材及阻抗、高速信号完整性、Pin Assignment、线束长度及设备内部安装空间；采购人员则应重点关注产品料号、规格一致性、替代验证能力、批量生产能力及供应稳定性。极细同轴线束在长度方面可以根据实际应用进行设计，但高速应用下更应该根据传输性能和设备结构确定合理长度，而不是单纯追求更长线缆。我们公司可提供：I-PEX 83019-100B-01-D兼容替代线束方案，能够围绕客户项目需求提供32Pin、40AWG等规格的极细同轴线束产品及替代开发服务，面向笔记本电脑、高速显示模组、工业视觉、AI视觉及其他高密度电子设备，为工程师产品设计、样品验证以及采购供应链备选提供专业的极细同轴线束解决方案。

我是【线束线缆组件品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
