一、极细同轴线为什么成为模组厂标准配置？

随着笔记本电脑、平板电脑、高速显示模组、摄像头模组、AI视觉设备等产品不断向轻薄化、小型化和高速化发展，模组内部连接空间越来越有限，同时对高速信号传输和连接可靠性的要求不断提高。在这样的应用环境下，极细同轴线束凭借线径小、信号传输能力强、适合高密度布线等特点，逐渐成为高速模组内部连接的重要方案。I-PEX CABLINE®-SS系列采用 0.4mm端子间距、垂直直角结构、水平出线设计，并支持最高 16Gbps/Lane 高速传输应用；其官方高速性能验证采用Micro-Coaxial Cable、AWG40、45Ω、100mm等测试条件。 对工程师而言，这类结构能够更好地适应设备内部有限的安装空间；对于采购人员而言，极细同轴线束也逐渐从简单的“连接线”转变为涉及连接器、线材、阻抗、线序、长度和加工工艺等多个参数的完整连接组件，因此选择稳定、规格匹配的极细同轴线束供应方案，对于产品开发和量产导入具有重要意义。

二、82880-100B-02-D：10Pin、300mm、40AWG极细同轴线束

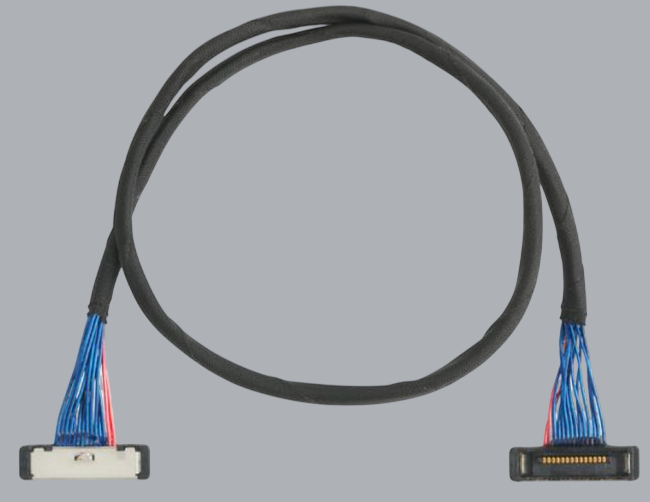

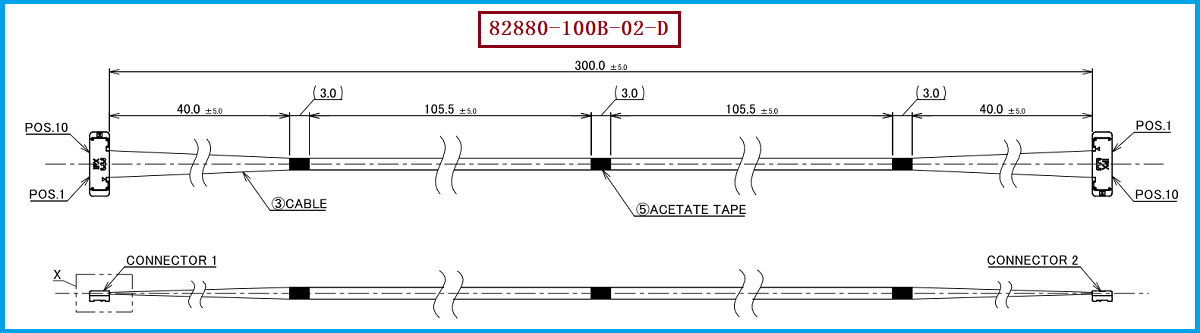

针对采用I-PEX CABLINE®-SS系列连接结构的应用，我们公司可提供 82880-100B-02-D兼容替代线束方案。该型号对应 CABLINE®-SS 10P HARNESS，属于10Pin极细同轴线束，图纸定义的总长度为 300.0±5.0mm，内部采用 10根AWG #40、50Ω、蓝色Micro-Coaxial Cable，两端配置CABLINE®-SS系列连接器结构。该线束对应的线材端连接器型号为 20373-R10T-06，可适配的线材规格为 40AWG。原产品资料中的10Pin样品评估线束明确列出了 82880-100B-02-D，对应Micro-Coaxial 40AWG、300mm、1-N线序。 对于需要进行国产替代、第二供应商导入或批量采购的客户，建议在确认料号的同时，将 82880-100B-02-D、20373-R10T-06、40AWG、10Pin、300mm及线序作为关键技术确认项目，从而降低因单项参数不一致造成的替代风险。

三、从工程设计角度看，选型不能只看连接器型号

对于工程师而言，极细同轴线束的兼容并不是简单地确认连接器外形是否一致，而需要同时确认连接器规格、Pin数量、线材AWG、阻抗、线束长度、出线方向以及实际线序等关键参数。CABLINE®-SS系列采用 0.4mm Contact Pitch、1.65±0.20mm结合高度以及3mm深度等小型化结构，同时支持多种Pin数规格，因此即使属于同一系列，不同料号之间仍可能存在结构或电气配置差异。 对本方案而言，工程选型的核心组合应围绕 10Pin + 20373-R10T-06 + 40AWG + 300mm + 对应1-N线序进行确认。尤其需要注意的是，该线束两端的Pin定义采用反序方式，即Connector 1 Pin 1对应Connector 2 Pin 10，Pin 2对应Pin 9，以此类推，因此在替代开发、打样及导入量产前，应按照客户设备实际连接关系进行导通和线序验证，而不能仅依据连接器位置进行判断。

四、选型和兼容与替代方案参考及建议

从采购和供应链角度来看，建议将连接器型号、线材规格、Pin数量、线序、线束长度及配合端型号作为极细同轴线束询价和替代评估的基础条件。CABLINE®-SS系列覆盖10Pin至50Pin等多种规格，官方也提供不同长度和配置的Harness产品，因此采购人员在寻找替代供应商时，应避免只提供“CABLINE-SS 10P”这一笼统信息，而应提供完整的目标料号和关键技术要求。本方案建议以 I-PEX 82880-100B-02-D作为目标兼容规格，以 20373-R10T-06作为线材端连接器识别型号，并明确 40AWG Micro-Coaxial Cable这一线材要求。我们公司可提供：82880-100B-02-D兼容替代线束方案，可围绕客户实际项目需求开展样品制作、规格确认及量产导入支持，帮助工程师和采购人员在原有产品规格基础上建立更加清晰的替代供应方案。

五、总结

极细同轴线束已经成为高速、轻薄、小型化电子设备内部连接的重要组成部分，而连接器与线材之间的精确匹配，则是保证线束能够顺利导入产品的基础。以 I-PEX 82880-100B-02-D为参考，本方案聚焦于 10Pin、300mm、40AWG Micro-Coaxial Cable以及 20373-R10T-06线材端连接器等关键规格，并结合实际线序和装配要求进行兼容替代。对于正在进行新产品开发、原材料国产化、第二供应商开发或成本优化的工程师和采购人员，可以从连接器、40AWG极细同轴线材、线序、长度及整体加工一致性等维度进行综合评估。我们公司专注于极细同轴线束生产制造及兼容替代方案开发，可提供 82880-100B-02-D兼容替代线束方案，为高速显示、摄像头、AI视觉及其他空间受限模组提供相应的极细同轴线束产品与配套服务。需要说明的是，本文中的I-PEX、CABLINE®-SS及相关料号仅作为产品规格识别、选型及兼容替代参考，不代表我司与I-PEX存在授权、代理或其他品牌合作关系。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
