一、32Pin高密度设计，满足设备小型化布线需求

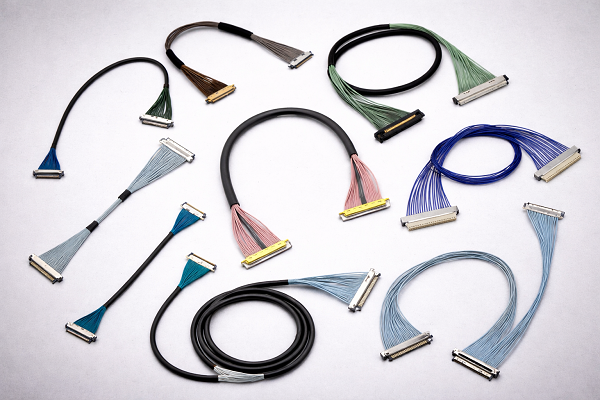

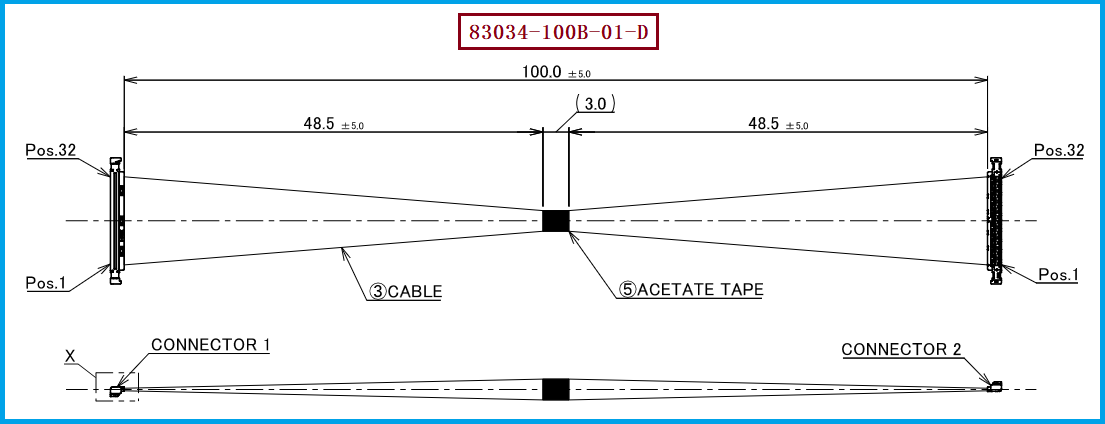

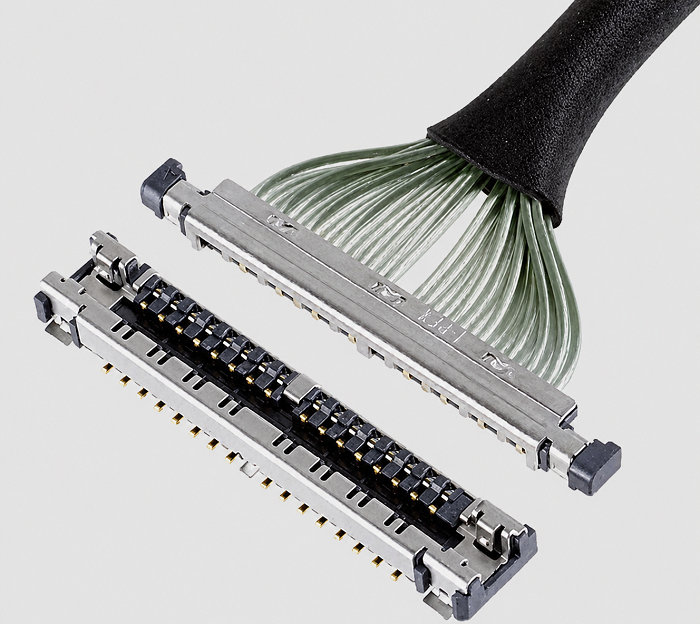

随着笔记本电脑、工业设备、显示设备、摄像模组、医疗设备以及高速影像设备不断向轻薄化、小型化方向发展，设备内部对高速信号线束的尺寸、密度和可靠性提出了更高要求。I-PEX 83034-100B-01-D属于CABLINE®-UA II系列极细同轴线束产品，规格为32Pin、Micro-Coaxial Cable、44AWG、100mm、1-1结构。该产品配套的线材端连接器型号为20497-032T-30，连接器采用0.3mm Contact Pitch、Vertical Right Angle结构，Mated Height为1.27±0.1mm，Depth为2.9mm，32Pin对应宽度按照5.0＋（0.3×Pin数）计算约为14.6mm。这种高Pin数、超细线径和小型连接器的组合，有利于在有限设备空间内实现多路高速信号的紧凑连接。

二、44AWG极细同轴线，为高速信号传输提供紧凑布线基础

44AWG是该型号极细同轴线束的重要规格参数，在保证线束整体纤细化的同时，可满足高密度电子设备内部布线需求。CABLINE-UA II系列支持AWG42、AWG44、AWG46 Micro-Coaxial Cable，其中44AWG对应的连接器额定电流为0.19A/contact；该系列官方资料将5Gbps/lane NRZ列为参考传输速度，并列举USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP以及MIPI等高速信号应用作为参考。需要特别注意的是，5Gbps/lane属于官方Reference Only信息，实际项目能否达到目标速率，还与线材结构、阻抗、线束长度、连接器端接、PCB以及整机高速信号设计密切相关，因此工程师在进行产品选型时，应将线材和连接器作为完整高速信号通道进行评估，而不能只看单一器件参数。

三、如何确保连接器与极细同轴线的阻抗匹配？

对于高速极细同轴线束而言，阻抗匹配的核心是保证整个信号传输路径尽可能连续，减少阻抗突变带来的信号反射和传输损耗。工程设计时首先需要明确系统目标阻抗，再根据极细同轴线的中心导体、绝缘介质、屏蔽结构及线材外径等参数确定合适的线材结构；同时还需要关注44AWG线材进入连接器后的端接区域，因为导体排列、接触端子以及端接结构发生变化，都可能造成局部阻抗不连续。因此，对于I-PEX 83034-100B-01-D这类高速极细同轴线束，不能简单理解为“44AWG线材＋20497-032T-30连接器”即可自动实现阻抗匹配，而应该从线材特性阻抗、连接器结构、端接工艺、回流路径以及整条Channel的SI性能进行综合验证。实际开发中可以进一步关注Insertion Loss、Return Loss、Crosstalk、Eye Diagram等指标，通过仿真与实测确认连接器与极细同轴线组合后的高速信号完整性。

四、选型和兼容与替代方案参考及建议

对于需要对I-PEX 83034-100B-01-D进行兼容、替代或国产化开发的客户，建议工程师和采购人员首先锁定核心产品定义，即32Pin、44AWG、100mm、1-1、CABLINE-UA II、连接器20497-032T-30，然后进一步核对线材外径、阻抗、屏蔽结构、Pin Assignment、端接方式以及高速SI性能。尤其需要注意的是，CABLINE-UA II系列中还存在82895-100B-02-D、82148-100B-02-D、82896-100B-02-D等32Pin、44AWG产品，但这些产品属于1-N结构，而83034属于1-1结构，因此不能仅凭Pin数、AWG和长度相同就直接判定可以互换。配套连接器方面，CABLINE-UA II 32Pin方案还涉及20496-032T-40 Plug Cable Assembly、20497-032T-30 Plug Housing、2679-032-10 Plug Metal Cover以及20498-032E-41 Receptacle等关键部件，替代开发时需要结合实际连接器结构和设备端接口进行完整确认。我们公司可提供：I-PEX 83034-100B-01-D兼容替代线束方案，可根据客户实际产品结构、线材规格及高速信号需求进行极细同轴线束的兼容开发与生产制造。

五、总结

从工程师角度来看，选择这款极细同轴线束不仅需要确认“能不能装”，还需要确认“能不能稳定传输高速信号”；从采购角度来看，也不能仅以“32P、44AWG极细同轴线”作为询价条件，而应明确I-PEX 83034-100B-01-D、32Pin、44AWG、100mm、1-1结构、20497-032T-30连接器等关键参数，从而减少不同供应商之间因产品定义不同而产生的选型风险。在实际兼容替代项目中，还应根据原厂产品要求对线束尺寸、连接器配合、Pin位定义、阻抗、插损、回损、串扰以及端接可靠性进行验证。**总结而言，I-PEX 83034-100B-01-D是一款32Pin、44AWG、100mm、1-1结构的CABLINE-UA II极细同轴线束，其核心价值在于小型化、高密度连接与高速信号应用之间的平衡。**对于需要第二供应商、国产替代、成本优化或定制化开发的客户，我们公司可提供针对该型号的兼容替代极细同轴线束制造方案，并围绕连接器匹配、线材规格及阻抗连续性等关键环节进行产品开发与验证。
