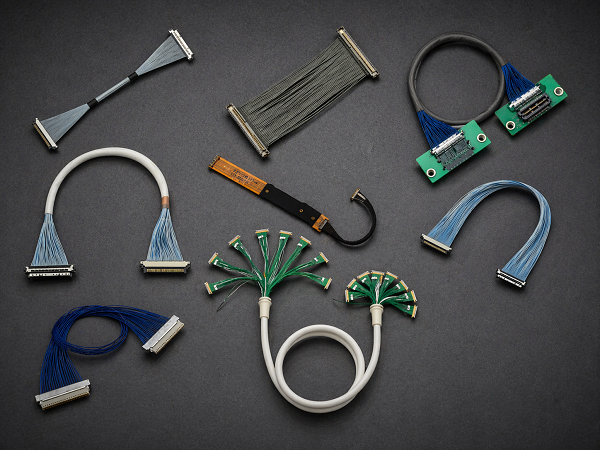

一、35PIN 300MM极细同轴线束，满足精密设备高密度布线需求

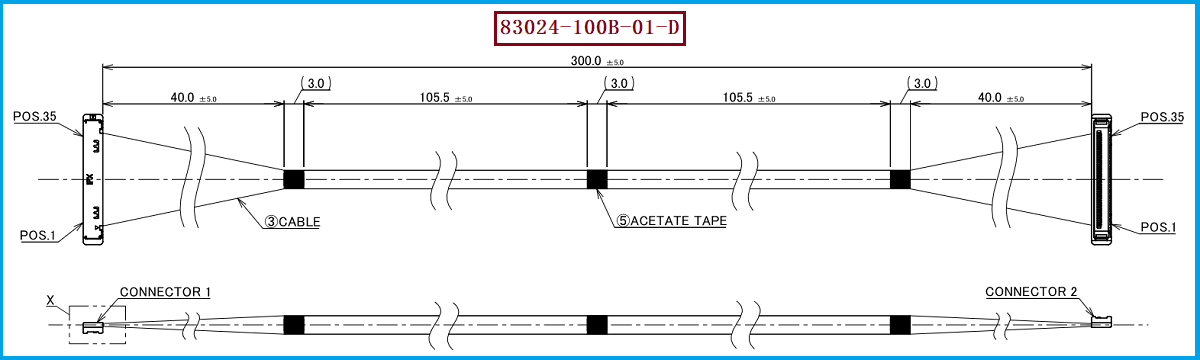

随着笔记本电脑、平板电脑、AR/VR设备、显示模组、摄像头模组及其他精密电子设备不断向轻薄化、小型化发展，设备内部留给线束的空间越来越有限，但高速信号传输通道却不断增加，因此工程师需要在有限空间内同时解决信号传输、布线密度和机械装配等问题。I-PEX 83024-100B-01-D属于CABLINE®-SS系列35PIN极细同轴线束，官方产品矩阵明确将该型号定义为35Pin、Micro-Coaxial 40AWG、L=300mm、1-1，即采用40AWG极细同轴线材，标准线束长度为300MM，两端采用1-1线位关系。I-PEX CABLINE®-SS连接器采用0.4mm Contact Pitch，支持35Pin规格，并面向高速数据传输、小型化及窄深度应用。 对于工程师而言，83024这种高Pin数、长线长的极细同轴线束能够满足精密设备内部多通道信号连接需求；对于采购人员而言，在寻找原装替代或第二供应商时，则应完整确认产品料号、35PIN、300MM、40AWG、1-1线位以及配套连接器，而不能仅以“35P极细同轴线”作为采购规格。

二、极细同轴线束中的阻抗匹配为什么那么重要？

在高速信号传输系统中，阻抗匹配直接关系到信号完整性。极细同轴线并不是简单的“导线”，其内部导体、绝缘介质和屏蔽结构共同形成特定的传输特性；当信号从PCB进入连接器，再经过极细同轴线束到达另一端时，如果传输链路的阻抗存在明显不连续，就可能产生信号反射，从而造成波形失真、过冲、振铃以及有效信号幅度下降等问题。在高速数字信号应用中，数据速率越高，对整个链路阻抗连续性的要求通常越高，因此工程师在选择极细同轴线束时，不能只关注线径和外观，还需要结合线材结构、特性阻抗、连接器、PCB走线以及实际工作频率进行综合评估。I-PEX官方CABLINE®-SS资料将该系列定位于高速数据传输应用，并给出了高速应用参考；其公开测试条件中也列出了AWG40、45Ω、100mm Micro-Coaxial Cable的测量结果，同时官方资料特别注明AWG42存在“Characteristic impedance unmatching”的情况，这进一步说明线材规格与阻抗特性之间需要进行匹配考虑。 因此，对于I-PEX 83024-100B-01-D这样的300MM极细同轴线束，工程师进行高速信号设计时更应该从“连接器—线材—长度—PCB—终端设备”的完整链路角度验证阻抗连续性，而不是单独判断某一段线材是否满足要求。

三、20373-R35T-06连接器与300MM线束的配套应用

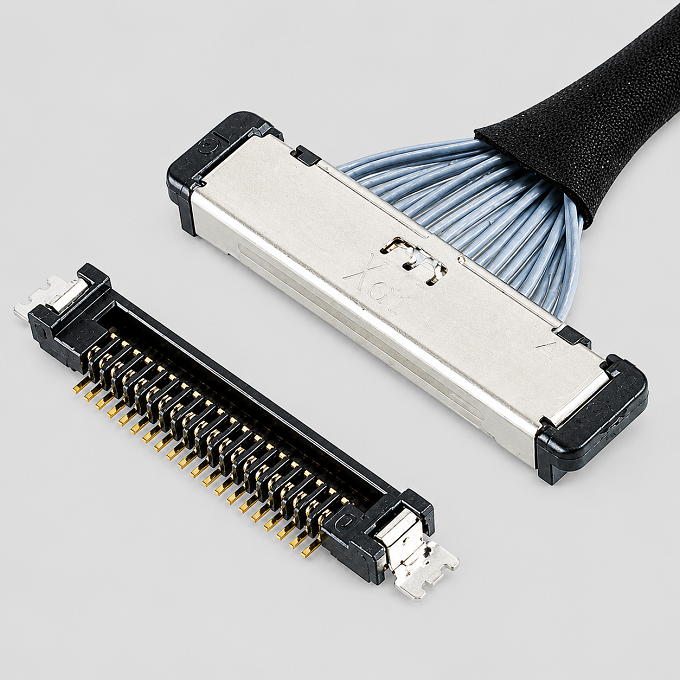

本产品使用的线材端连接器型号为20373-R35T-06，I-PEX官方资料将其列为CABLINE®-SS 35Pin Plug Housing，与35PIN线束规格相对应；该系列连接器采用0.4mm间距，并具有Vertical（Right Angle）连接方向，官方资料同时给出了1.65±0.2mm的Mated Height。 对于工程师而言，20373-R35T-06 + 40AWG Micro-Coaxial Cable + 300MM线束构成了一个高密度极细同轴连接方案，在设计设备内部走线时，需要综合考虑连接器安装空间、线束弯折路径、固定方式及信号完整性；对于采购人员而言，则建议在询价时直接注明“I-PEX 83024-100B-01-D、20373-R35T-06、35PIN、300MM、40AWG、1-1”，从而避免与同系列其他产品发生混淆。I-PEX官方产品矩阵显示，35PIN 1-1系列中83022为100MM、83023为200MM、83024为300MM，而35PIN 1-N系列中82968、82443、82969分别对应100MM、200MM、300MM，因此300MM只是长度条件之一，1-1线位定义同样是83024的重要识别条件。

四、选型和兼容与替代方案参考及建议

对于正在寻找I-PEX 83024-100B-01-D国产替代、兼容产品或第二供应商方案的工程师和采购人员，建议首先锁定产品的完整规格，即35PIN、300MM、40AWG Micro-Coaxial、1-1线位、20373-R35T-06连接器以及0.4mm Pitch，然后再进一步确认线束外形、端接结构、安装方向、弯折路径及实际设备空间。尤其需要注意，I-PEX 82969-100B-02-D与83024-100B-01-D同样属于35PIN、300MM产品，但前者为1-N线位，后者为1-1线位，因此不能因为Pin数和长度相同就直接判断两者可以互换。I-PEX官方产品矩阵明确分别列出了这两组产品，并将83024定义为35Pin、40AWG、300mm、1-1 Harness。 在高速信号应用中，替代方案还应进一步验证阻抗、传输损耗、回波损耗及信号完整性等性能，确保替代线束不仅能够“装得上”，同时能够满足实际系统的电气性能要求。我们公司可提供：I-PEX 83024-100B-01-D兼容替代线束方案，专注于极细同轴线束研发与生产制造，可根据客户原装样品、工程图纸、产品料号及应用要求进行兼容替代开发，并围绕20373-R35T-06、35PIN、40AWG、300MM、1-1线位等关键参数进行产品确认，为工程师提供样品验证及技术支持，为采购人员提供国产替代、第二供应商导入及批量采购方案。

五、总结

综合来看，I-PEX 83024-100B-01-D是一款35PIN、300MM、40AWG Micro-Coaxial、1-1线位的CABLINE®-SS极细同轴线束，配套线材端连接器型号为20373-R35T-06。其应用价值不仅在于线材尺寸小，更在于能够在有限设备空间内实现高密度、多通道信号连接，而对于高速信号系统而言，阻抗匹配和阻抗连续性则是保证信号质量的重要基础。I-PEX官方CABLINE®-SS平台支持0.4mm Pitch、35Pin等规格，并面向高速数据传输应用；实际产品性能仍需要结合具体线材、连接器、PCB及系统链路进行验证。 我们公司可提供I-PEX 83024-100B-01-D兼容替代线束方案，可面向笔记本电脑、平板电脑、AR/VR设备、显示模组、摄像头模组及其他精密电子设备提供极细同轴线束替代制造服务。对于工程师，替代开发应重点关注线位、阻抗、信号完整性、连接器匹配及机械结构；对于采购人员，则应重点考察供应商的极细同轴线材加工、连接器端接、线序检测及批量一致性能力。总体而言，极细同轴线束的可靠替代并不是简单复制线材长度，而是机械尺寸、电气性能、连接器和生产工艺的综合匹配，只有经过完整验证，才能真正实现稳定可靠的国产兼容替代。

我是【线束线缆组件品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
