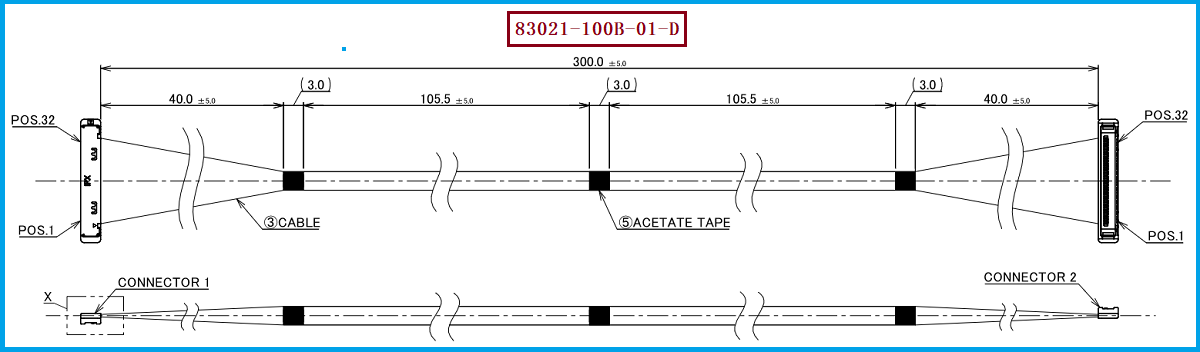

一、32Pin高密度连接需求下，83021-100B-01-D极细同轴线束有哪些特点？

在笔记本电脑、高速显示模组、工业视觉、AI视觉及其他高密度电子设备中，连接器和线束需要同时满足“小型化、高密度、高速传输以及稳定可靠”等要求。本次介绍的产品为 I-PEX 83021-100B-01-D，对应 CABLINE®-SS 32Pin 极细同轴线束，采用 40AWG Micro-Coaxial Cable（40AWG极细同轴线），线束长度为 300mm，结构为 1-1。I-PEX官方CABLINE-SS系列采用0.4mm Contact Pitch、Vertical Right Angle结构，支持10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin等规格；其中官方资料明确列出了32Pin、300mm、1-1结构的83021产品。对于工程师而言，这类线束的价值在于能够在有限空间内完成较高密度的信号连接；对于采购人员而言，明确料号、Pin数、线长、线材规格和线序结构，则是寻找兼容替代产品时首先需要确认的几个关键条件。

二、极细同轴线束可以做多长？长度并不是越长越好

很多工程师和采购人员在选型时都会关注：“极细同轴线束可以做多长？”从I-PEX CABLINE-SS官方样品资料来看，同系列极细同轴线束存在 100mm、200mm、300mm等长度规格，并且32Pin产品同时有1-N和1-1两种结构，其中83021对应的就是300mm、1-1结构。但对于高速极细同轴线束而言，长度并不能简单理解为“理论上能做到多少米”，实际可制造长度需要结合信号速率、线材结构、阻抗控制、衰减、串扰、回损、屏蔽及设备内部走线空间等因素综合评估；尤其是高速显示和高速数据应用，线长增加以后，信号完整性验证的重要性会明显提高。因此，如果客户需要100mm、200mm、300mm以外的长度，建议根据具体Pin数、AWG、信号标准、工作频率和结构要求进行工程评估后定制，而不是单纯以机械长度判断是否可用。对于本次产品，300mm是官方83021-100B-01-D的对应长度规格，同时也是进行国产兼容替代开发时应重点保持的原始规格之一。

三、40AWG+20373-R32T-06：替代方案选型时需要重点确认什么？

对于 83021-100B-01-D 的替代开发，不能只看“32Pin”和“300mm”两个参数，还需要确认线材和连接器是否匹配。本产品采用 40AWG极细同轴线，其配套线材端连接器型号为 20373-R32T-06，该型号属于CABLINE-SS系列32Pin Plug Housing。I-PEX官方资料显示，CABLINE-SS连接器采用0.4mm间距、1.65±0.2mm结合高度，并支持40AWG Micro-Coaxial Cable；官方高速性能测试资料还采用了40AWG、45Ω、100mm Micro-Coaxial Cable进行测试，因此在开发兼容替代线束时，建议工程师重点关注连接器机械配合、端子位置、线序定义、线材外径、阻抗一致性以及高速信号完整性，而采购人员则应重点核对原厂料号83021-100B-01-D、32Pin、40AWG、300mm、1-1结构以及20373-R32T-06连接器是否全部对应。我们公司可提供：I-PEX 83021-100B-01-D兼容替代线束方案，可围绕客户原有连接器接口、线长、Pin数、线序及线材规格进行工程评估和样品验证，为需要国产化、供应链优化或第二供应商导入的客户提供极细同轴线束制造支持。

四、选型和兼容与替代方案参考及建议

对于研发工程师而言，选择83021-100B-01-D兼容替代产品时，建议按照“连接器兼容+线材规格+长度结构+电气性能+实际应用验证”的思路进行确认，而不是仅依据外观或Pin数判断是否可以直接替换。CABLINE-SS官方资料显示，该系列32Pin产品覆盖100mm、200mm、300mm的1-1结构，同时也有1-N结构产品，因此同样是32Pin并不代表能够直接互换；例如官方资料中的83019、83020、83021分别对应100mm、200mm、300mm的1-1结构，而82887、82442、82888则属于100mm、200mm、300mm的1-N结构。对于替代方案，建议优先确认原产品的I-PEX 83021-100B-01-D料号、32Pin、40AWG、300mm、1-1线序以及20373-R32T-06配套连接器，再根据客户设备的实际信号要求进行样品测试。如果客户需要不同长度，也可以根据实际应用进行工程评估；尤其当线长超过官方样品规格或应用于更高速率信号时，应通过实际测试确认信号完整性后再导入量产。这样的选型方式能够帮助工程师降低兼容风险，也能够帮助采购人员在国产替代、成本优化和供应商备选时建立更明确的技术判断依据。

五、总结

总体来看，I-PEX 83021-100B-01-D是一款具有明确规格特征的32Pin极细同轴线束，其核心配置为32Pin、40AWG Micro-Coaxial Cable、300mm、1-1结构，线材端配套连接器型号为20373-R32T-06。对于需要进行国产替代、第二供应商开发或供应链优化的客户来说，真正可靠的替代方案并不是简单做到“尺寸一样、能够插接”，而是需要同时关注连接器兼容性、线材规格、线束长度、线序结构以及高速信号传输性能。我们公司专注于极细同轴线束的生产制造与兼容替代开发，可针对 I-PEX 83021-100B-01-D 提供兼容替代线束方案，并根据客户实际设备需求进一步评估不同长度、Pin数、线材及连接器组合，为笔记本电脑、高速显示模组、工业视觉、AI视觉及高密度电子设备提供相应的极细同轴线束产品与制造支持。
