一、面向高速数据传输与小型化设计的CABLINE-CAL 30Pin极细同轴线束方案

随着笔记本电脑、智能终端、工业视觉设备、AI视觉系统以及高速数据处理设备不断向轻薄化、高集成化方向发展，设备内部对于高速信号连接线束提出了更高要求。传统线束在高速传输环境下容易受到空间限制、信号衰减、电磁干扰以及串扰等因素影响，而极细同轴线束凭借独立屏蔽结构、稳定阻抗控制以及优秀的高频传输性能，已经成为高性能电子设备内部连接的重要解决方案。

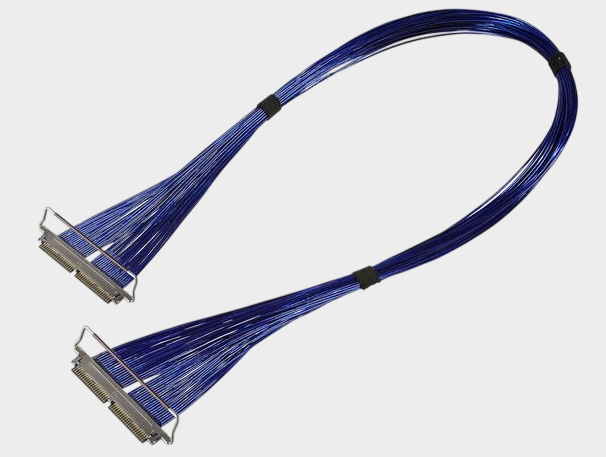

本文介绍的产品为 I-PEX CABLINE-CAL系列30Pin极细同轴线束 I-PEX 82874-100B-02-D，该型号采用CABLINE-CAL 30Pin微型连接方案，配套线材端连接器型号为 20777-030T-01，线位定义采用 1-N结构。该产品通过30Pin高密度信号排列方式，实现多个信号通道的稳定连接，可满足高速显示、高速数据传输以及小型化设备内部互连需求。

对于工程师而言，在进行高速线束选型时，不仅需要关注连接器尺寸和机械匹配关系，还需要重点评估线束阻抗、信号完整性、屏蔽性能以及接口应用需求。I-PEX 82874-100B-02-D极细同轴线束方案能够在有限空间内实现可靠高速连接，为现代电子设备设计提供更加灵活的线束解决方案。

二、I-PEX 82874-100B-02-D产品特点及USB 3.1 Gen 2高速传输能力分析

I-PEX 82874-100B-02-D极细同轴线束采用CABLINE-CAL系列30Pin结构设计，搭配 20777-030T-01连接器，通过Micro Coaxial极细同轴线实现高速信号传输。相比普通多芯线材，极细同轴线每个信号通道具备独立屏蔽能力，可以有效降低信号之间的电磁干扰，提高高速数据传输稳定性。

对于工程师经常关注的应用问题：“极细同轴线是否支持USB 3.1 Gen 2传输？”答案是：极细同轴线具备支持USB 3.1 Gen 2高速传输的应用潜力，但实际是否满足USB 3.1 Gen 2要求，需要结合线材规格、阻抗设计、长度、连接器性能以及整体系统设计进行验证。

USB 3.1 Gen 2最高传输速率达到10Gbps，对连接线束提出了较高要求，需要保证高速差分信号传输过程中的低损耗和低串扰。极细同轴线由于采用同轴屏蔽结构，在高速差分信号传输方面具有明显优势，可以帮助降低信号衰减，提高信号完整性，因此被广泛应用于USB高速接口、DisplayPort、Thunderbolt以及高速显示接口等应用场景。

在实际项目开发过程中，工程师需要根据USB 3.1 Gen 2信号要求，对线束进行阻抗控制、插入损耗测试以及EMI性能验证，以确保最终系统满足高速传输需求。

三、极细同轴线束选型关键因素及行业应用价值

对于研发工程师和采购人员而言，选择极细同轴线束产品时，需要综合考虑连接器匹配、线位定义、线材结构以及供应稳定性。本产品对应信息如下：

  •  极细同轴线束产品料号/型号：I-PEX 82874-100B-02-D

  •  线材端连接器型号：20777-030T-01

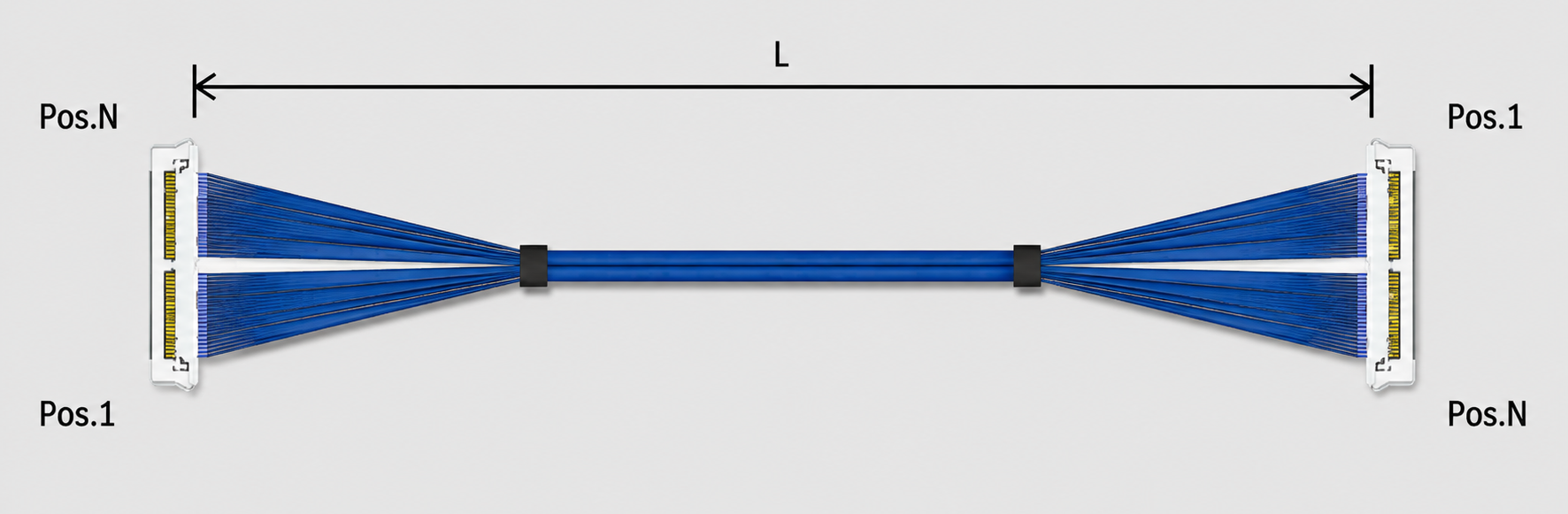

  •  线位定义：1-N

该型号采用30Pin连接方式，适用于多通道信号传输应用。在高速电子设备中，极细同轴线束不仅能够应用于USB 3.1 Gen 2等高速数据传输场景，也广泛应用于显示设备、工业视觉设备以及智能终端内部连接。

对于设备制造企业而言，极细同轴线束的优势不仅体现在尺寸小，更重要的是能够在有限空间内保持较好的信号稳定性。例如，在笔记本电脑内部显示模组连接、高速摄像头模块连接以及工业设备控制系统中，极细同轴线束能够有效提升设备集成度，同时降低高速信号受到外部干扰的风险。

采购人员在选择供应商时，除了关注产品价格，还需要重点考察供应商是否具备极细同轴线加工能力、连接器端接能力以及批量稳定生产能力。

四、选型和兼容与替代方案参考及建议

针对采用I-PEX CABLINE-CAL系列极细同轴线束的设备客户，在进行国产替代或供应链优化时，需要从产品结构、电气性能以及应用环境多个方面进行综合评估。

选型和兼容与替代方案参考及建议：

对于 I-PEX 82874-100B-02-D 这类30Pin极细同轴线束产品，替代开发时需要重点确认：

首先，需要保证连接器型号匹配，即采用与原方案对应的 20777-030T-01连接器，确保机械尺寸、插拔方式以及信号连接关系一致。

其次，需要确认线位定义一致，原产品采用 1-N线位定义方式，替代方案需要保持信号排列逻辑一致，避免因线路定义变化导致设备无法正常运行。

最后，需要通过高速信号测试验证替代线束性能，包括阻抗一致性、插入损耗、回波损耗、串扰以及EMI性能，确保替代产品能够满足实际应用需求。

我们公司专注于极细同轴线束研发与制造，可提供：I-PEX 80874-100B-02-D兼容替代线束方案。依托专业的Micro Coaxial加工技术、精密端接工艺以及严格品质控制体系，可根据客户需求实现30Pin结构匹配、20777-030T-01连接器兼容以及高速信号性能优化，为客户提供稳定可靠的替代解决方案。

五、专业极细同轴线束制造能力助力高速设备连接升级

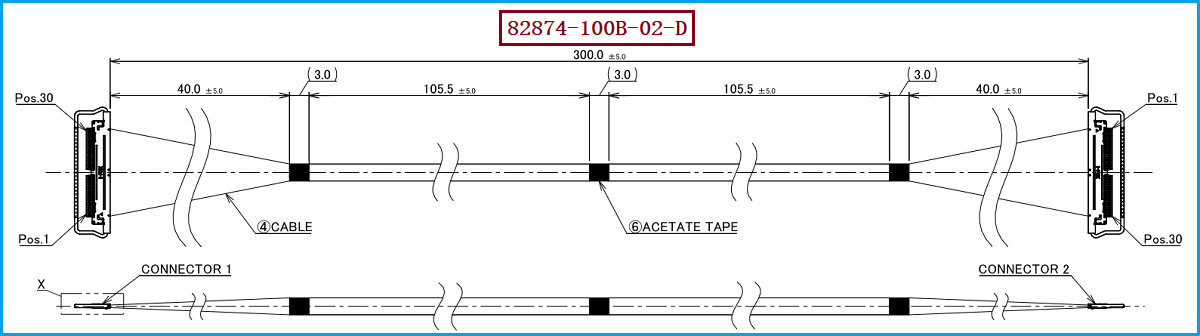

随着高速数据传输、智能设备以及工业自动化应用不断发展，极细同轴线束已经成为连接高性能电子系统的重要基础组件。I-PEX 82874-100B-02-D极细同轴线束采用CABLINE-CAL 30Pin结构，配套 20777-030T-01连接器，并采用1-N线位定义方式，能够满足高密度、高可靠、高速信号连接需求。

对于工程师而言，合理选择极细同轴线束，需要关注接口协议匹配、信号完整性以及可靠性设计；对于采购人员而言，则需要关注产品一致性、供应能力以及替代开发经验。

我们公司具备专业极细同轴线束研发制造能力，可针对 I-PEX 82874-100B-02-D 提供兼容替代线束方案，从产品设计、样品验证到批量生产，为客户提供完整的高速线束解决方案，帮助客户优化供应链，实现高性能电子设备稳定连接。

我是【线束线缆组件品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
