在高性能服务器、数据中心设备以及AI计算平台中，高速信号互连成为系统设计的重要组成部分。作为全球知名材料与电子互连解决方案厂商，3M推出的PCIe Twin Axial高速线缆组件在业内具有较高的应用普及度。其中型号 8KH9-0968-0250 属于其PCIe高速扩展线束系列，主要用于服务器主板、加速卡以及存储设备之间的高速信号传输。这类线束组件通过高性能双轴线结构实现稳定的数据传输，同时提供良好的柔性布线能力，使系统设计在紧凑空间中仍能保持高可靠性与信号完整性。

---

一 、3M 8KH9-0968-0250线束组件的结构与技术特点

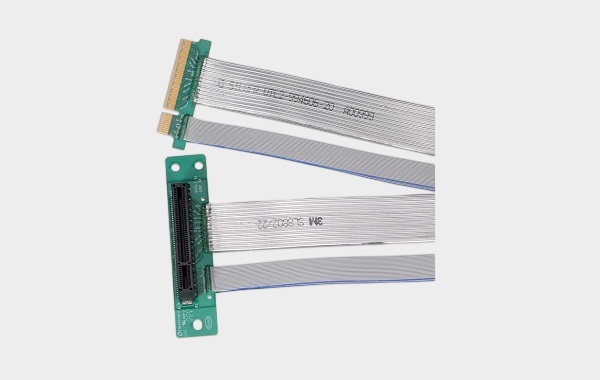

8KH9-0968-0250 是一款PCIe x8结构的高速线束组件，标准长度约 250mm，常用于服务器内部板卡之间的高速互连。该型号属于Twin Axial（双轴线）结构线束，具备良好的信号完整性和抗干扰能力。
其主要技术特点包括：
  •  PCIe x8通道结构：适用于高速数据互连应用，可用于板对板或延长卡结构。
  •  85Ω差分阻抗设计：匹配PCIe高速信号要求，降低信号反射与损耗。
  •  30AWG镀银导体双轴线：提升导电性能并降低高频损耗。
  •  柔性扁平线结构：可折叠布线，适用于空间紧凑的服务器机箱。
  •  连续屏蔽结构：有效降低EMI干扰，保障信号完整性。
  •  UL阻燃等级设计：满足服务器及工业设备内部线束安全要求。
在实际应用中，这类PCIe扩展线束通常被用于：
  •  数据中心服务器
  •  GPU/AI加速卡扩展
  •  存储阵列系统
  •  高性能计算设备
  •  网络交换设备
通过双轴线结构替代传统PCB高速走线，可以有效减少信号损耗并增加系统布局灵活度。

---

二 、选型和兼容与替代方案参考及建议
在服务器或工业设备设计过程中，选择合适的线束组件不仅需要考虑接口类型，还要关注信号速率、阻抗匹配、线缆长度以及弯折能力。对于 8KH9-0968-0250 这一类PCIe高速线束组件，以下几个方面是选型时的重要参考：
1、关键选型参数
  •  PCIe通道数量（如x8 / x16）
  •  阻抗规格（通常为85Ω差分）
  •  线缆长度（常见250mm / 500mm等）
  •  接口结构（Edge Card / Paddle Card）
  •  屏蔽与EMI设计
2、兼容替代思路
在实际采购或产品开发过程中，原厂型号可能会出现交期较长或成本较高的情况，因此可以通过以下方式实现兼容替代：
  •  结构兼容替代：确保PCIe卡边接口尺寸、插针布局一致。
  •  信号规格匹配：保持85Ω差分阻抗及PCIe Gen4/Gen5信号完整性要求。
  •  线缆材料优化：采用低损耗Twinax线材，提高高频性能。
  •  定制长度方案：根据设备结构调整线束长度和弯折结构。
对于服务器OEM厂商或设备制造商来说，通过国产线束组件厂商进行 定制化兼容替代，可以在保证性能的前提下提升供应链稳定性，同时降低整体系统成本。

---

3M 8KH9-0968-0250 属于典型的PCIe高速Twinax线束组件，广泛应用于服务器、AI计算平台以及高性能存储设备中。其优势在于高速信号完整性、灵活布线能力以及稳定的电气性能。随着数据中心、AI服务器和高速计算设备的快速发展，类似的PCIe高速线束组件需求也在不断增长。在实际项目中，通过合理的选型和兼容替代方案，不仅可以提升系统设计灵活性，也能有效优化供应链结构。
如果您正在寻找 3M品牌线束组件的兼容替代产品或国产化方案，【线束线缆组件品替网】专注多品牌线束组件替代服务，可提供性能等效产品、兼容替代方案及灵活定制能力。如您对相关型号或国产替代方向有兴趣或采购需求，欢迎联系 张经理：18665383950（微信同号），期待与更多行业客户和合作伙伴深入交流与合作。
