随着数据中心、云计算和高性能服务器架构的不断升级，网络设备之间的高速互连需求迅速提升，400G互连技术逐渐成为主流解决方案。在这种背景下，高速直连铜缆（DAC）线束组件成为服务器、交换机与存储设备之间的重要连接方案。作为全球知名材料与电子互连解决方案厂商，3M推出的 9V4-S3L-VAR-1.00 QDD ASSY 就属于400G高速QSFP-DD直连铜缆组件，广泛应用于高密度机架（TOR）架构以及数据中心互连场景。该产品在信号完整性、柔性布线以及高带宽传输方面具备较强的性能优势，是当前高速网络系统中的重要线束组件之一。

---

一、3M 9V4-S3L-VAR-1.00 QDD ASSY线束组件介绍

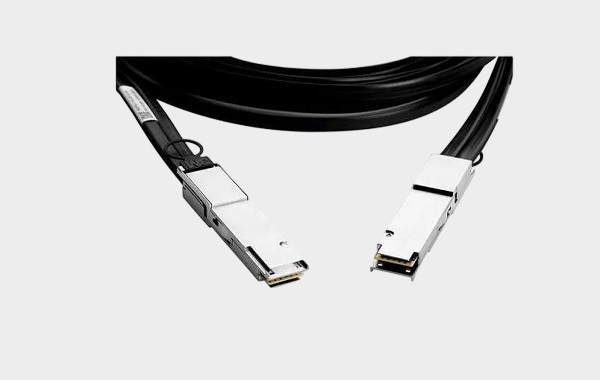

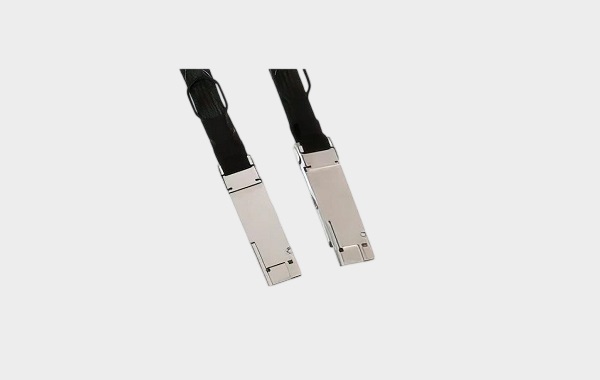

9V4-S3L-VAR-1.00 QDD ASSY 是 3M 9V系列中的400G QSFP-DD直连铜缆组件（DAC）。该产品采用双轴线（Twin Axial）结构设计，可在高带宽环境中提供稳定可靠的高速数据传输能力。
主要技术特点：
  •  接口类型： QSFP-DD 插头对插头（Plug to Plug）
  •  触点数量： 76 Pin
  •  数据速率： 支持400Gbps高速传输
  •  线缆长度： 1.00 m
  •  线规： 30 AWG
  •  结构类型： Twin Axial高速铜缆
  •  连接方式： Push-Pull锁扣结构
  •  应用标准： 符合QSFP-DD MSA与400G Ethernet相关标准
该系列线束采用高度柔性的双轴铜缆结构，可以实现紧密弯折和折叠布线，在高密度机架环境中有效提升布线效率。同时，通过连续屏蔽设计能够保持良好的信号完整性，从而降低串扰与信号损耗，确保高速数据稳定传输。
  •  典型应用场景包括：
  •  数据中心服务器与交换机互连
  •  高速存储设备互连
  •  高性能计算（HPC）系统
  •  Top-of-Rack（TOR）网络架构

---

二、选型和兼容与替代方案参考及建议
在高速网络设备采购或系统设计过程中，DAC线束组件的选型需要重点考虑接口标准、长度、线规以及信号完整性等因素。对于 9V4-S3L-VAR-1.00 QDD ASSY，可从以下几个方面进行兼容选型或替代参考：
1、关键选型参数
  •  在替代或兼容设计中，建议重点关注以下参数：
  •  接口标准： QSFP-DD接口是否完全兼容
  •  数据速率： 是否支持400G Ethernet
  •  通道结构： 8通道高速信号结构
  •  线缆长度： 1米DAC结构
  •  线规与阻抗： 30AWG或同等性能线规
  •  EEPROM协议兼容性： 确保设备识别正常
2、兼容替代方案思路
对于服务器和交换机互连场景，可以选择性能参数等效的 400G QSFP-DD DAC线束组件作为替代方案，例如：
  •  同规格 QSFP-DD 400G DAC直连铜缆
  •  支持 IEEE 802.3cd / QSFP-DD MSA标准 的高速互连线束
  •  1m长度、30AWG双轴线结构
  •  支持服务器、交换机、存储设备互连
在实际项目中，国产或第三方高速DAC线束产品只要在接口标准、信号完整性、EEPROM识别及协议兼容方面达到同等级别，即可实现对该型号的兼容替代。同时，一些国产线束厂商还可以根据客户设备接口、线缆长度或布线空间需求提供定制化方案，例如定制长度、定制线规或定制结构设计，以满足不同数据中心部署需求。

---

3M 9V4-S3L-VAR-1.00 QDD ASSY 作为400G QSFP-DD DAC高速线束组件，在数据中心高速互连场景中具有较高的应用价值。其基于Twin Axial双轴线结构设计，在保证高带宽传输能力的同时，也具备良好的柔性布线能力和信号稳定性。随着国内高速互连产业链的不断完善，在满足接口标准、信号完整性以及协议兼容的前提下，越来越多性能等效的线束组件替代方案正在出现，为企业在成本控制、交期管理以及定制化需求方面提供了更多选择。
如果您正在寻找 3M品牌线束组件的国产替代产品或兼容方案，【线束线缆组件品替网】长期专注于多品牌线束组件替代服务，可提供等效性能产品、兼容替代方案以及定制化线束解决方案。若您对该型号或类似高速线束的国产替代方案感兴趣，或有相关采购需求，欢迎联系：张经理 18665383950（微信同号），期待与更多行业伙伴交流合作。
